一、產品介紹

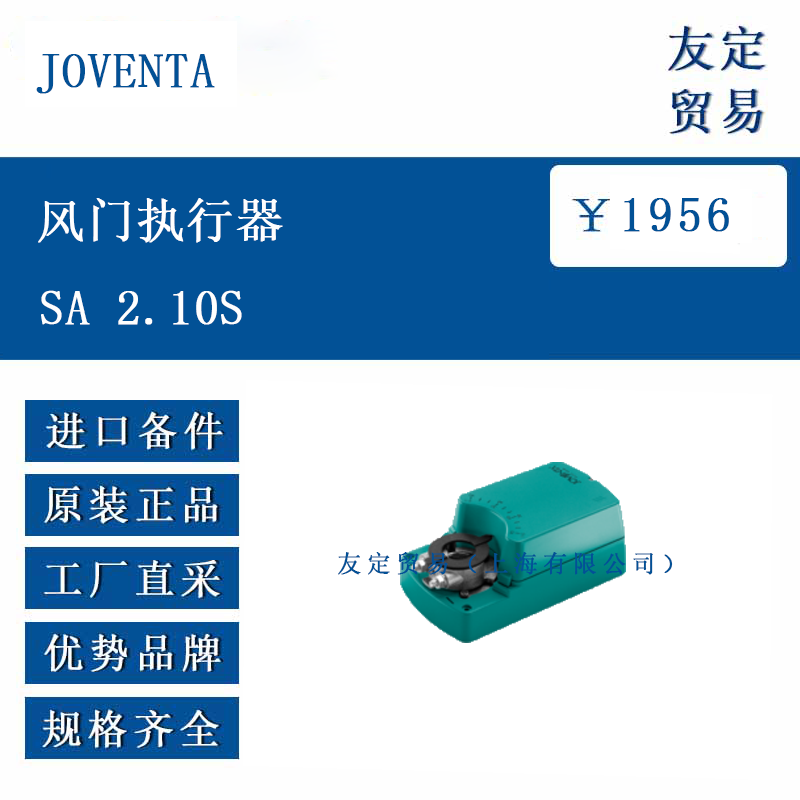

JOVENTA SA 2.10S 風門執行器專為通風與空調系統中的風門操作設計，采用緊湊結構與通用適配器，適配直徑 10-20mm 的圓形軸或 10-16mm 的方形軸，軸長需至少 48mm。執行器通過活塞 - 彈簧原理實現風門角度控制，當系統壓力達到設定值時，觸發內部微動開關輸出電氣信號，實現風門的啟閉或角度調節。其設計支持旋轉方向選擇與角度限制，末端位置自動關閉功能（過載開關）可避免機械損傷，同時具備末端位置節能特性。
二、功能特點
控制模式：支持 2 點或 3 點控制，滿足不同系統的自動化控制需求。
運行特性：負載獨立運行時間，確保在不同風門負載下運行時間穩定，SA 2.10S 運行時間為 16 秒。
并聯能力：最多可 5 臺并聯運行，適用于大型通風系統的集中控制。
安裝便捷：插拔式端子塊連接，配合通用適配器可直接安裝在標準軸上，無需額外配件。
角度調節：旋轉角度限制范圍 5°-85°（機械角度 93°），可按 5° 步長調節，適應不同風門開度需求。
安全設計：手動釋放按鈕便于維護，2 個可調輔助開關可自定義位置反饋，末端位置自動斷電保護。
環境適應：防護等級 IP54（線纜向下時），工作溫度 - 20℃至 + 50℃，存儲溫度 - 30℃至 + 60℃。
三、選型指南
扭矩匹配：SA 2.10S 提供 16Nm 扭矩，適用于最大 3.0m² 的風門面積，需根據風門尺寸與阻力選擇。
電源要求：AC230V 供電，頻率 50-60Hz，確保與現場電源兼容，避免電壓波動影響運行。
控制需求：若需位置反饋，可選擇帶電位器版本（如 SA 2.10P1/P2），SA 2.10S 默認無電位器。
環境條件：確認使用環境溫度與濕度在 - 20℃至 + 50℃、5%-95% 相對濕度范圍內，避免超出防護等級 IP54 的防護能力。
安裝空間：確保風門軸長度≥48mm，執行器整體尺寸適配安裝位置，參考尺寸圖進行布局。
四、技術參數
扭矩 16Nm
風門面積 最大 3.0m²
運行時間 16 秒
電源電壓 AC230V±10%，50-60Hz
功耗 運行時 12.0W，末端位置 3.7W
控制信號 2 點或 3 點控制
旋轉角度 機械 93°，可調范圍 5°-85°
輔助開關 2 個，額定 1.5A/AC230V
電位器 無（可選配 1000Ω 或 140Ω）
防護等級 IP54（線纜向下）
重量 1.2kg
服務壽命 60,000 次旋轉
噪聲等級 45dB(A)
標準 符合 EN 60529、EN 60730-2-14、EMC 標準
五、產品尺寸
安裝尺寸：適配軸直徑 10-20mm（圓形）或 10-16mm（方形），軸長≥48mm。
外形尺寸：主體直徑約 82.5mm，安裝孔距約 67.5mm，深度約 137mm。
接口規格：線纜接口 M16x1.5，支持 1m 無鹵素電纜（可選配）。
六、應用領域
建筑通風系統：用于寫字樓、商場、酒店的空調風閥控制，調節室內空氣流量與溫度。
工業通風：適配工廠車間、倉庫的通風設備，實現廢氣排放或新鮮空氣引入的自動化控制。
HVAC 系統：與樓宇自動化系統（BMS）集成，實現風門的遠程監控與智能調節。
空氣處理機組：安裝于組合式空調機組中，控制新風、回風及排風閥的開度比例。
消防安全：配合消防系統，在火災時控制防火閥的啟閉，阻斷煙氣蔓延。
