一、產品介紹

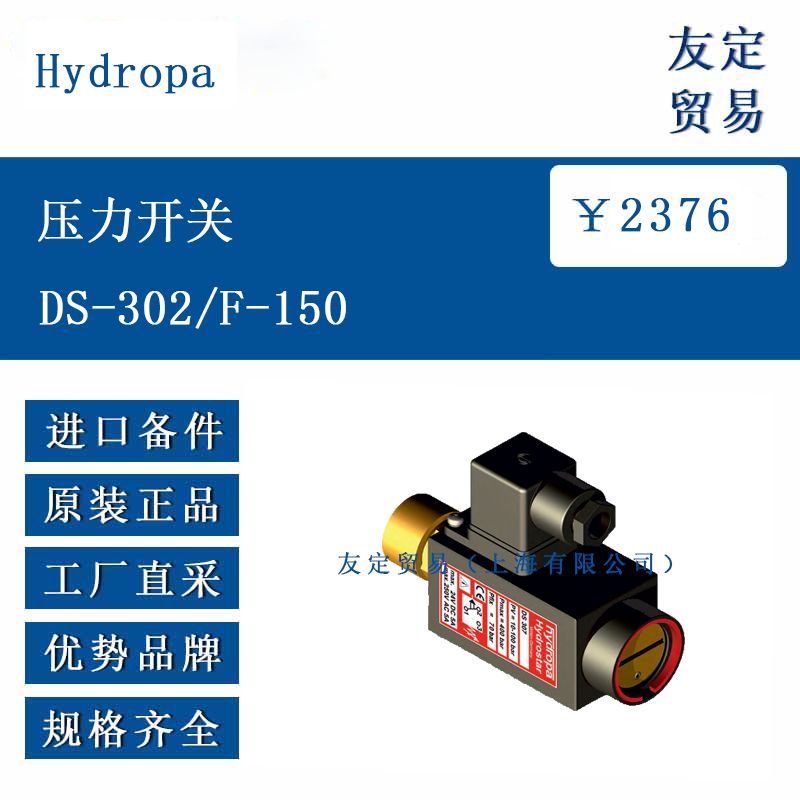

DS-302/F-150 壓力開關基于活塞 - 彈簧原理工作，當監測壓力達到設定值時，活塞（6）通過彈簧板（5）觸發微動開關（2），輸出電氣信號。壓力設定通過調節元件（3）實現，順時針旋轉增大壓力，逆時針旋轉減小壓力，機械止動結構防止彈簧因過度調節卡死。該型號采用法蘭連接設計，適用于需要固定安裝的液壓系統，黑色涂裝鋁制外殼具備一定抗環境干擾能力，黃銅壓力接口確保耐腐蝕性。
二、功能特點
活塞彈簧設計：通過活塞傳遞壓力，彈簧預緊力決定開關閾值，結構簡單可靠，適用于連續壓力監測。
法蘭連接：采用法蘭安裝方式，便于固定在設備面板或管道上，適合需要穩定安裝的場景。
調節保護：配備固定蓋或可鎖定調節旋鈕（E10 H2 閉合），防止意外觸碰導致壓力設定變化。
寬溫適應：工作溫度范圍 - 40°C 至 + 90°C，可在多種工業環境中使用。
防護等級：標準防護等級 IP65，可抵御灰塵和噴水侵入，滿足一般工業環境需求。
三、選型指南
壓力范圍匹配：DS-302/F-150 的壓力調節范圍為 20-150 bar，需確保系統工作壓力在該區間內，最大耐壓 500 bar（標準密封）。
連接方式：若系統需要法蘭安裝（如 NG6/NG10 閥連接），可選擇此型號；若需螺紋連接，可考慮 DS-302 其他版本。
電氣參數：確認開關電壓（最大交流 250V / 直流 24V）和電流（阻性負載最大 5A）是否匹配控制系統需求。
環境條件：若環境溫度超過 - 40°C 至 + 90°C 范圍，或需更高防護等級（如 IP68），需咨詢特殊版本。
四、技術參數
參數類型 具體數值
壓力范圍 20-150 bar（調節范圍），最大耐壓 500 bar（標準密封）
活塞直徑 對應壓力范圍的活塞直徑未明確標注，參考同系列型號可能為 5 mm
重復精度 小于 1%
工作介質 油、油水乳化液，粘度范圍 10-800 mm²/s
電氣開關 機電轉換開關，符合 CEE 24、VDE 0630 等標準，純銀觸點
電壓 / 電流 最大阻性負載：250V AC/5A，24V DC/5A；最大感性負載 1A
防護等級 IP65（標準），IP68 可選
電纜接口 符合 EN 175301-803 標準，Pg11（可選 Pg9），電纜截面 0.5-1.5 mm²
重量 基本型 0.5 kg
五、產品尺寸
法蘭連接尺寸：參考 DS-302/F 系列，安裝面需滿足 Ø7x1.5 O 型圈密封，具體安裝孔距需參考技術圖紙。
整體尺寸：約 114 mm（長度）x 45 mm（直徑），調節旋鈕直徑約 32 mm。
六、應用領域
工業液壓系統：用于機床、注塑機等設備的液壓回路壓力監測，當系統壓力達到設定值時觸發報警或停機。
工程機械：安裝于挖掘機、起重機的液壓系統中，監控油泵壓力，保護設備避免過載。
自動化生產線：與 PLC 系統配合，實現液壓動力單元的壓力自動控制，確保工序穩定性。
能源設備：在液壓驅動的風電設備變槳系統中，監測液壓油壓力，保障葉片角度調節精度。
