一、產品介紹

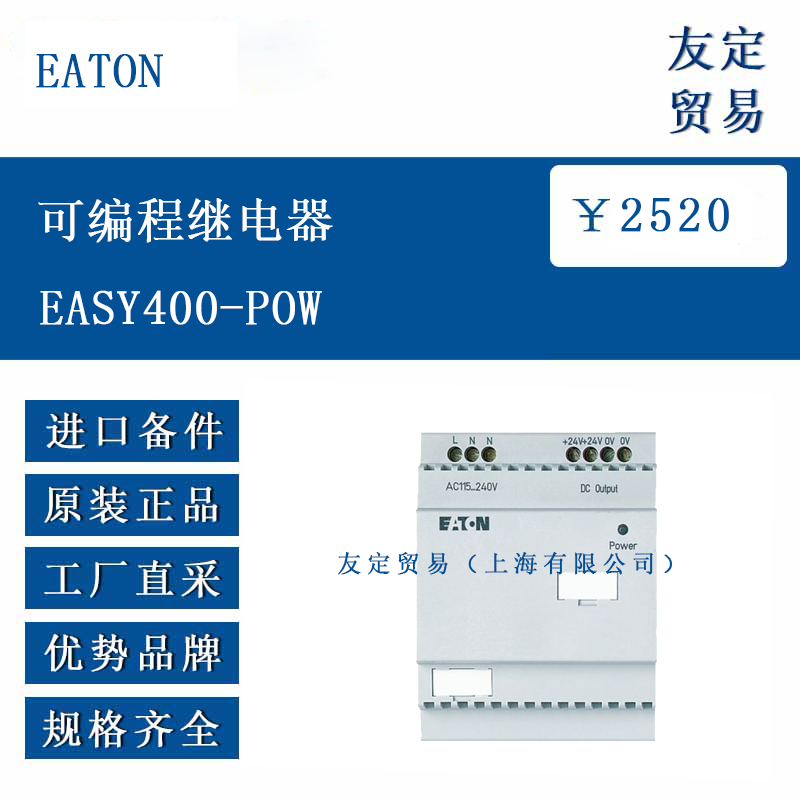

EATON EASY400-POW 是一款可編程繼電器電源單元，支持 100-240V 寬電壓輸入，可輸出 24V DC 1.25A 的穩定電源，同時具備額外的 12V DC 20mA 輸出端口。該電源單元采用頂帽導軌安裝方式，便于在各類控制柜中進行安裝與布局。其設計適用于多種電氣環境，可滿足可編程繼電器系統的電源需求，為設備的穩定運行提供保障。連接方面，支持 0.2-4.0mm²（實心）和 0.2-2.5mm²（柔性）的線纜，以及 22-12 AWG 的接線規格，適配多種線纜類型。
二、功能特點
寬電壓輸入：支持 100-240V 的交流輸入電壓范圍，可在不同電壓標準的地區使用，提高了設備的適用性。
雙電壓輸出：除了 24V DC 1.25A 的主要輸出外，還提供 12V DC 20mA 的額外輸出，可滿足不同輔助設備的供電需求。
靈活的接線方式：兼容多種線纜規格，方便用戶根據實際需求選擇合適的接線方式，降低接線難度。
導軌安裝設計：采用頂帽導軌安裝，無需額外工具，可快速安裝在標準導軌上，節省安裝空間和時間。
寬溫工作范圍：可在 - 25°C 至 55°C 的溫度范圍內穩定工作，適用于多種工業環境。
多重認證保障：通過 IEC 61000-4、EN 55011、EN 60950 等多項認證，確保產品符合安全與電磁兼容標準。
三、選型指南
電壓需求：確認設備所需的輸入電壓范圍是否與該電源單元的 100-240V 兼容，同時根據負載需求確定 24V DC 1.25A 的輸出是否滿足功率要求。
安裝空間：考慮控制柜內的安裝空間，該電源單元的尺寸為 2.283 英寸（長）×1.398 英寸（寬）×3.543 英寸（高），需確保有足夠的安裝位置。
接線要求：根據現場線纜規格，確認是否在 0.2-4.0mm²（實心）或 0.2-2.5mm²（柔性）的支持范圍內，以保證接線的可靠性。
輔助供電需求：若系統中有需要 12V DC 供電的輔助設備，可考慮該電源單元的額外輸出功能是否滿足需求。
環境溫度：確認使用環境的溫度是否在 - 25°C 至 55°C 范圍內，以確保電源單元的正常運行。
四、技術參數
產品名稱 Eaton easy 可編程繼電器電源單元
型號 EASY400-POW
輸入電壓 100-240V AC
輸出電壓 24V DC 1.25A，12V DC 20mA
連接規格 0.2-4.0mm²（實心），0.2-2.5mm²（柔性），22-12 AWG
安裝方式 頂帽導軌
工作溫度 -25°C 至 55°C
頻率范圍 47-63Hz
產品尺寸 長 2.283 英寸，寬 1.398 英寸，高 3.543 英寸
產品重量 0.52 磅
保修期限 1 年
認證標準 IEC 61000-4、EN 55011、EN 60950、EN 55022、IEC 60068-2-27
五、產品尺寸
長度：2.283 英寸（約 58.0mm）
寬度：1.398 英寸（約 35.5mm）
高度：3.543 英寸（約 90.0mm）
六、應用領域
工業控制設備：為可編程邏輯控制器（PLC）、繼電器模塊等工業控制設備提供穩定電源，保障生產線的正常運行。
自動化系統：應用于工廠自動化、樓宇自動化等系統中，為各類傳感器、執行器等設備供電。
電氣控制柜：可安裝在標準電氣控制柜中，為柜內的電氣元件提供集中供電，簡化布線結構。
能源管理系統：在能源分配與管理設備中使用，確保能源系統的穩定運行和可靠控制。
機械設備：為各類機械設備的控制系統提供電源支持，提高設備的穩定性和可靠性。
