一、產品介紹

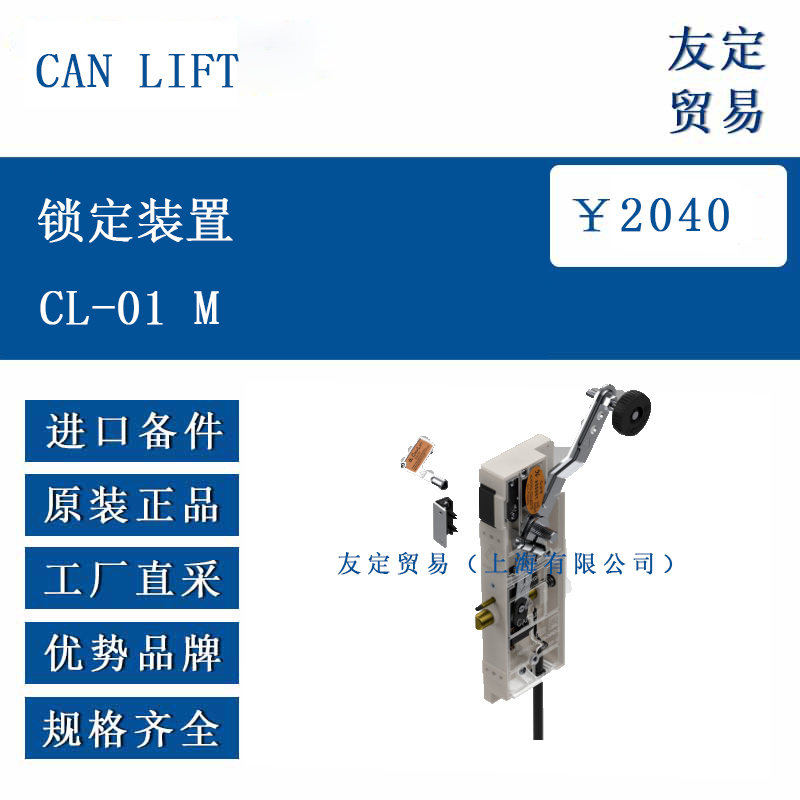

CAN LIFT CL-01 M 是一款雙安全雙鎖的電梯樓層門鎖定裝置，采用全金屬結構設計，旨在為電梯門提供可靠的鎖定保護。該裝置安裝于電梯門盒內，安裝時需先檢查門盒內用于鎖定安裝的加固筋是否存在，確保安裝基礎穩固。通過 M6 螺栓將鎖定主體固定在門盒上，其鎖定機制包括鎖舌和第二安全銷，可通過前后移動檢查這兩個部件在門盒伸出孔中的活動是否順暢，若有阻礙需用合適尺寸的鉸刀擴孔。鎖定開啟臂與機械拉桿軸的齒狀部分連接，需確保其安裝位置正確，同時通過鎖定開啟臂固定螺栓根據鎖定開啟磁鐵的工作位置進行調整并擰緊，以實現可靠的鎖定與開啟操作。此外，裝置還配備接觸組，用于電氣連接，其中 A 標記的接觸組通過黑色電纜連接以檢測門是否完全關閉，B 標記的接觸組通過白色電纜連接以檢測鎖定操作是否完全完成，接地電纜則通過接地連接螺栓固定在主體上。
二、功能特點
采用全金屬構造，具備耐用性，可在長期使用中保持穩定性能。
雙安全系統設計，第二安全銷需從盒內孔中伸出 2mm，確保鎖定系統正常工作，若該孔因意外堵塞，會導致鎖定自身阻塞，鎖舌無法前進，鎖定操作無法完成，內部安全觸點也無法閉合，從而阻止系統運行。
快速安裝設計，使用 M6 螺栓進行安裝，便于操作。
可調節的鎖定開啟臂和機械拉桿，能根據實際需求進行位置調整，以保證鎖定裝置的正常工作。
接觸組設計用于電氣連接，可準確檢測門的關閉狀態和鎖定操作的完成情況。
門盒與門板之間的間隙設計至少為 2.5mm，確保前安全系統正常工作，若間隙小于此值，可使用不同厚度的門間隙調整部件將鎖定裝置向后拉入盒內，使裝置正常工作。
三、選型指南
考慮電梯的類型，不同類型的電梯對鎖定裝置的要求可能不同，需根據實際使用的電梯類型選擇合適的鎖定裝置。
關注門的尺寸和結構，確保鎖定裝置與電梯門的尺寸相匹配，能夠正確安裝和使用。
依據安全要求，不同場所對電梯安全的要求不同，需選擇符合相應安全標準的鎖定裝置。
考慮安裝環境，如環境的溫度、濕度等因素，選擇適合安裝環境的鎖定裝置，以保證其性能和使用壽命。
四、技術參數
螺栓規格：使用 M6 螺栓進行安裝。
安全銷伸出長度：第二安全銷需從盒內孔中伸出 2mm。
門盒與門板間隙：至少 2.5mm。
調整部件厚度：門間隙調整部件有不同厚度，可根據實際需求選擇使用。
電氣連接：接觸組通過 15 號電纜進行連接，其中黑色電纜用于檢測門關閉狀態，白色電纜用于檢測鎖定狀態。
五、產品尺寸
安裝時需注意門盒與門板之間的間隙至少為 2.5mm，調整部件的厚度不同，可根據實際安裝需求選擇合適的調整部件。
六、應用領域
CAN LIFT CL-01 M 鎖定裝置主要應用于電梯樓層門的鎖定，適用于住宅建筑、商業大廈、工業廠房等各類場所的電梯系統，為電梯的安全運行提供保障。
