一、產品介紹

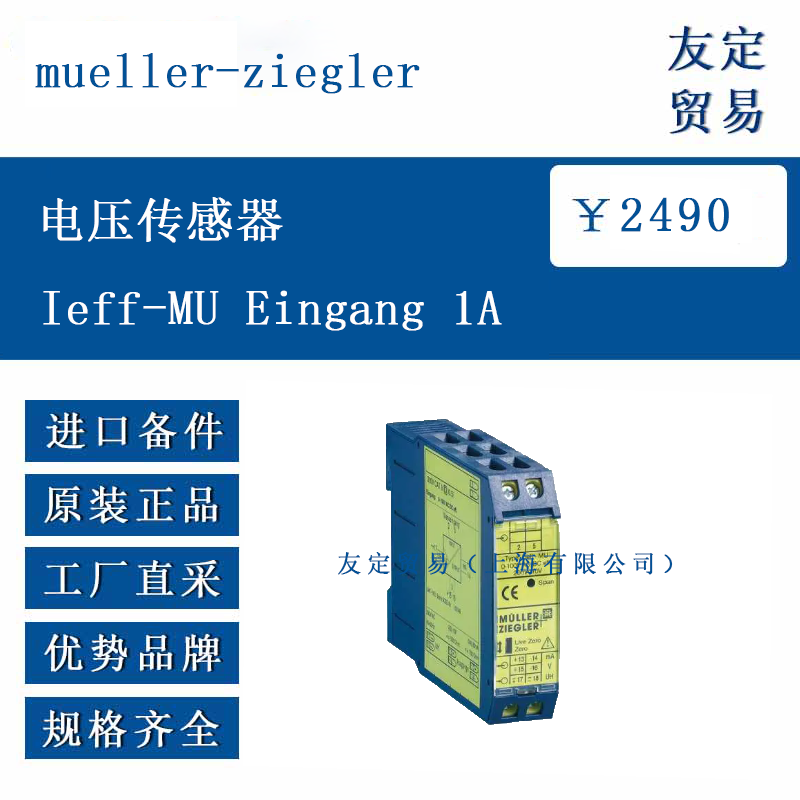

Mueller-Ziegler Ieff-MU Eingang 1A 電壓傳感器是一種用于電流信號轉換與隔離的設備，可將任意波形的電流或電壓轉換為標準直流信號輸出。該傳感器采用 True RMS 測量技術，能準確處理峰值因數高達 4 的復雜波形，通過光耦實現輸入與輸出的電氣隔離，確保測量系統的安全性。其雙輸出端口可在 0-20mA/0-10V 或 4-20mA/2-10V 之間切換，適用于工業自動化系統中的電流監測與信號傳輸。
二、功能特點
True RMS 測量：支持任意波形的交直流電流測量，峰值因數處理能力達 4，確保復雜波形下的測量精度。
電氣隔離設計：通過光耦實現輸入與輸出的 galvanic 隔離，有效防止干擾并保障系統安全。
雙輸出配置： frontseitig 可切換的 0-20mA/0-10V 或 4-20mA/2-10V 輸出，適配不同控制系統需求。
寬頻率范圍：標準頻率范圍為 DC/40-200Hz，可選 DC/40-1000Hz，滿足多種工業場景需求。
可靠的過載保護：持續過載能力達 1.2 倍額定值，電流短時沖擊可承受 20 倍額定值 1 秒。
三、選型指南
1. 輸入?yún)?shù)匹配：確認被測電流范圍是否在 0-1A 額定值內，同時注意波形峰值因數不超過 4，避免測量誤差。
2. 輸出信號需求：根據控制系統接口選擇合適的輸出模式（0-20mA/0-10V 或 4-20mA/2-10V），確保信號兼容性。
3. 頻率范圍要求：若應用場景涉及高頻信號（如變頻器輸出），需選擇 DC/40-1000Hz 的可選配置。
4. 電源兼容性：核實輔助電源類型（230V AC、24V DC 等），確保與現場供電匹配。
5. 環境條件評估：工作溫度范圍為 - 15℃至 + 55℃，需確保現場環境溫度在該區間內，避免影響測量精度。
四、技術參數
輸入類型 任意波形交直流電流（True RMS）
額定輸入 0-1A，電壓降 60mV
頻率范圍 標準 DC/40-200Hz，可選 DC/40-1000Hz
過載能力 持續 1.2 倍，短時 20 倍 / 1 秒
輸出信號 雙輸出，可切換 0-20mA/0-10V 或 4-20mA/2-10V
輸出負載 電流輸出≤500Ω，電壓輸出≥10mA
測量精度 ±0.5%
峰值因數 4（誤差≤0.5%）
響應時間 <300ms
輔助電源 230V AC±20%（45-65Hz，2.5VA），可選多種電源類型
防護等級 輸入 / 輸出 / 電源間耐壓 4kV（<500V 輸入）或 5.2kV（>500V 輸入）
安裝方式 DIN 導軌安裝（TH35，符合 DIN EN 60715）
五、產品尺寸
尺寸項目 數值
寬度 22.5（Gehäuse A）
深度 約 90（含端子）
高度 約 110
重量 170g
六、應用領域
電力系統監測：用于變電站、配電柜的電流監測，將大電流轉換為標準信號供儀表顯示或 PLC 采集。
工業自動化：在生產線設備中監測電機電流，實現過載保護與能效分析，如機床、風機控制系統。
能源管理系統：集成于樓宇自動化系統，測量照明、空調等設備的電流消耗，支持能源計量與優化。
變頻器應用：適配變頻器輸出的非正弦波形電流測量，確保復雜工況下的準確監測。
測試與研發：實驗室中用于電流信號的轉換與隔離，為測試設備提供標準信號輸入。
