一、產品介紹

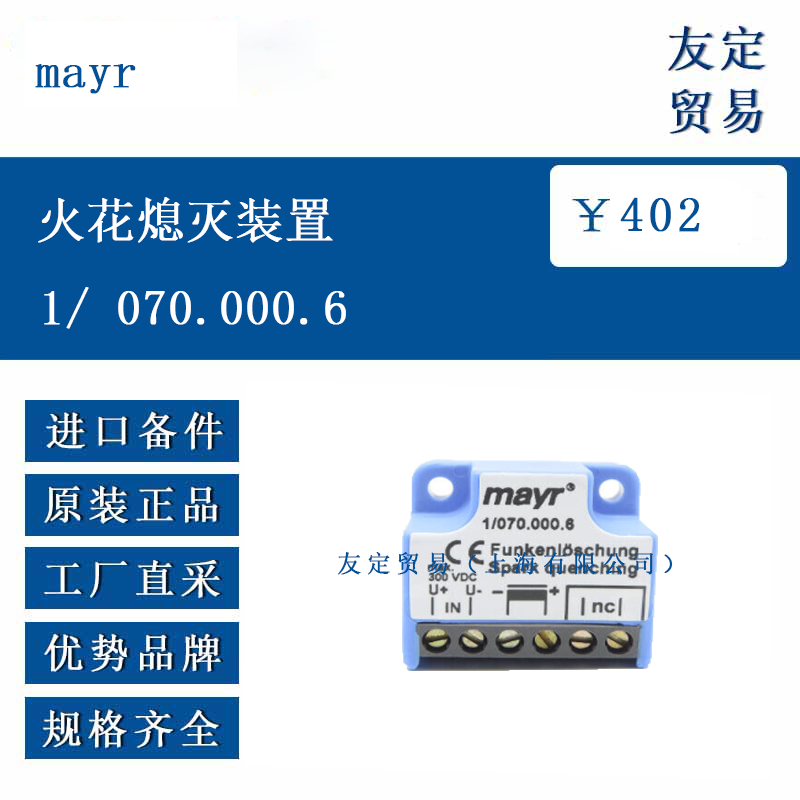

mayr 1/070.000.6 火花熄滅裝置是一種用于抑制直流感性負載斷電時觸點火花的電子裝置。它通過吸收感性負載切換時產生的電壓峰值，將其限制在 70V 以內，從而減少觸點損耗并降低電磁干擾（EMC）。裝置采用緊湊設計，適用于觸點開口距離大于 3mm 的開關產品，可有效延長觸點壽命并優化系統電磁兼容性。
二、功能特點
1. 電壓峰值抑制：能吸收感性負載切換產生的電壓峰值，將其限制在 70V，保護絕緣和觸點免受損害。
2. *EMC 干擾降低*：通過限制電壓上升率，抑制開關火花，從而減少電磁干擾對周邊設備的影響。
3. 制動響應優化：相比續流二極管，可將制動接合時間縮短 2-4 倍，提升系統響應效率。
4. 寬電壓適應性：輸入電壓最大支持 300VDC，峰值電壓可達 615V（整流電壓 400VAC，50/60Hz），適配多種直流供電場景。
5. 防護性能可靠：主體防護等級為 IP65，端子防護等級為 IP20，可在 - 25℃至 + 85℃的環境溫度中穩定工作。
三、選型指南
1. 負載類型匹配：適用于直流感性負載（如電磁線圈、電機等），需確認負載斷電時的能量釋放需求，裝置最大可處理 9J/2ms 的關斷能量。
2. 電壓參數適配：輸入電壓需≤300VDC，峰值電壓≤615V，確保與系統供電參數匹配。
3. 觸點條件要求：僅適用于觸點開口距離 > 3mm 的開關產品，安裝前需核實開關規格。
4. 環境條件評估：工作溫度范圍為 - 25℃至 + 85℃，存儲溫度為 - 25℃至 + 105℃，需確保使用環境溫度在允許范圍內。
5. 安裝方式兼容：可通過 35mm 導軌安裝（需搭配配件 1803201），需預留足夠空間以滿足 IP65 防護要求。
四、技術參數
輸入電壓 最大 300VDC，最大峰值 615V
關斷能量 最大 9J/2ms
功耗 最大 0.1W
端子額定電壓 250V
防護等級 主體 IP65，端子 IP20
環境溫度 -25℃至 + 85℃
存儲溫度 -25℃至 + 105℃
最大導線直徑 2.5mm²
端子擰緊扭矩 0.5Nm
五、產品尺寸
數值（mm）
長度 34
寬度 19
高度 25
安裝孔直徑 3.5
安裝孔間距 30
六、應用領域
1. 工業自動化設備：適用于機床、紡織機械等設備的電磁離合器、制動器控制回路，減少觸點火花對控制系統的干擾。
2. 電梯與輸送系統：用于曳引機制動器、傳送帶驅動電機的斷電保護，優化制動響應時間并提升系統安全性。
3. 包裝機械：在封口機、貼標機的電磁閥控制電路中使用，延長觸點壽命并降低 EMC 對傳感器的影響。
4. 物流倉儲設備：適用于堆垛機、穿梭車的直流電機控制，確保斷電時的電氣安全和設備穩定性。
5. 新能源設備：在太陽能追蹤系統、風能變槳系統的直流驅動回路中，抑制感性負載切換產生的電壓尖峰。
