溫度傳感器的工作過程及檢測方法

溫度傳感器是指對溫度進行感應，并將感應的溫度變化情況轉換為電信號的功能部件。我們在練習溫度傳感器檢測代換之前，要先對溫度傳感器的安裝位置、結構特點和工作原理有一定的了解。

1、溫度傳感器的安裝位置及結構

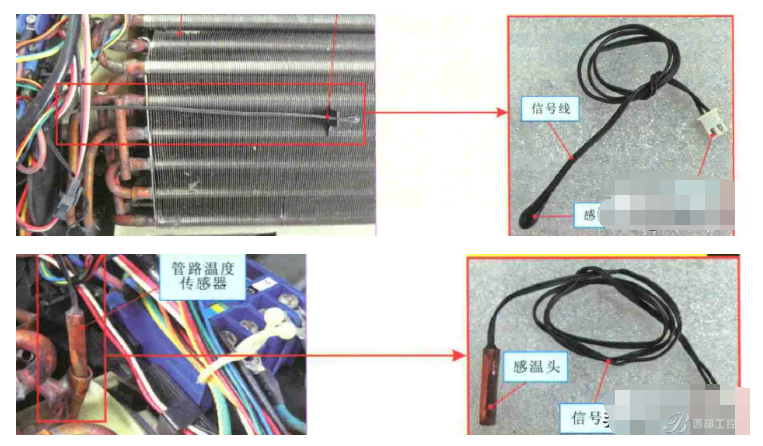

在空調器室內機中，通常設有兩個溫度傳感器，即室內溫度傳感器和管路溫度傳感器。室內溫度傳感器的感溫頭通常安裝在蒸發器的表面，即進風口的前側，主要用于檢測房間內的溫度；管路溫度傳感器的感溫頭通常貼裝在蒸發器的管路上，由一個卡子固定在銅管中，主要用于檢測蒸發器管路的溫度。下面讓我們具體了解一下溫度傳感器在空調器室內機中的安裝位置。

這兩個溫度傳感器的主要作用就是感應當前的工作溫度，并將感應到的溫度直接傳送給系統控制集成電路，以維持空調器的正常工作。

室內溫度傳感器和管路溫度傳感器都通過信號線和插件與主控電路關聯，并將感測的室內溫度信號、蒸發器的溫度信號送入微處理器中，經微處理運算調節決定空調器的當前運行狀態。

溫度傳感器實質是一種熱敏電阻器，是利用熱敏電阻器的電阻值隨溫度變化而變化的特性來測量溫度及與溫度有關的參數，井將參數變化量轉換為電信號，送入控制部分，實現自動控制。

2、溫度傳感器的工作過程

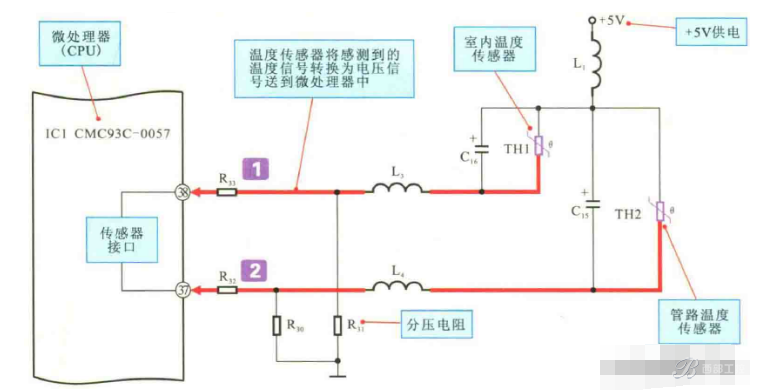

下面我們先了解一下溫度傳感器是如何感測室內溫度的。下圖是典型空調器室內機溫度傳感器的工作原理示意圖。

1）室內溫度傳感器輸入信號

室內溫度傳感器TH1的一端接+5V電壓，另一端接由二個電阻構成的分壓電路，當TH1檢測到溫度發生變化時，其阻值變化引起分壓電路的電壓變化，將室溫信號送入微處理器的38腳。室內溫度傳感器TH1的兩端并聯一個電容，在正常溫度下，該溫度傳感器輸入端的電壓約為2V。

2）回管路溫度傳感器輸入信號

管路溫度傳感器TH2的輸岀信號經電阻分壓后，由微處理器的37腳輸入。該電壓信號反映了室內機盤管的溫度。在正常情況下，該溫度傳感器輸入的電壓約為3V。

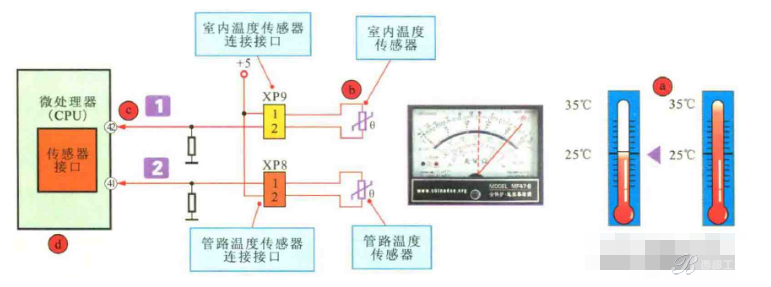

另外，溫度傳感器根據其感應特性的不同可分為PTC傳感器和NTC傳感器兩大類。其中，NTC傳感器為負溫度系數傳感器，即傳感器的阻值隨溫度的升高而減小；PTC傳感器為正溫度系數傳感器，即傳感器阻值隨溫度的升高而增大。

3、溫度傳感器的檢測方法

在空調器中，溫度傳感器是不可缺少的控制器件，如果溫度傳感器損壞或異常，通常會引起空調器不工作、空調器室外機不運行等故障，因此掌握溫度傳感器的檢修方法是十分必要的。

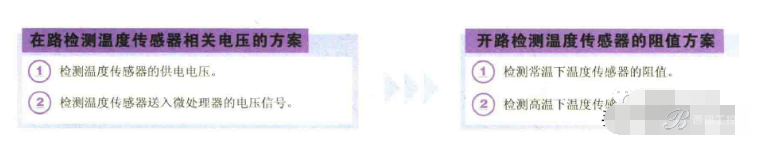

檢測溫度傳感器通常有兩種方法：一種是在路檢測溫度傳感器的供電端信號和輸出電壓（送入微處理器的電壓）；一種是在開路狀態下，檢測不同溫度環境下的阻值。

在路檢測溫度傳感器相關電壓值時，將室內機中的電路板從其電路板支架中取出，然后連接好各種組件，接通電源，在路狀態下，對空調器中的溫度傳感器進行檢測。

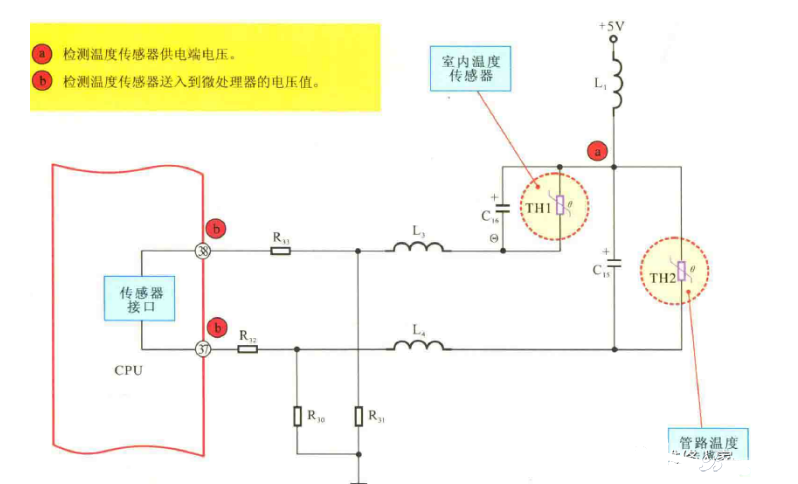

檢測前，應先弄清楚溫度傳感器與其他元件之間的關系，分析或找準在正常情況下相關的電壓值，然后進行檢測，根據檢測結果判斷好壞。下圖為空調器溫度傳感器的檢測示意圖。

可以看到，在正常情況下，室內溫度傳感器與管路溫度傳感器均有一只引腳經電感器后與5V供電電壓相連，因此在正常情況下，兩只溫度傳感器的供電端電壓應為5V，否則應判斷傳感器是否為開路故障。

另外一只引腳連接在電阻器分壓電路的分壓點上，并將該電壓送入微處理器中，在正常情況下，室內環境溫度傳感器送給微處理器的電壓應為2V左右，管路溫度傳感器送給微處理器的電壓值應為3V左右，溫度變化，其電壓也變化，范圍為0.55~4.5V.否則說明溫度傳感器異常。

空調器室內溫度傳感器與管路溫度傳感器經電感器與5V供電電路關聯，在正常情況下用萬用表的直流電壓擋對該端電壓進行檢測。若電壓正常，則說明溫度傳感器供電正常；若無電壓，則檢測傳感器是否開路或電源供電部分是否異常。
