晶振辨別方法總體為兩種：第一種是肉眼識別法（晶振外觀識別、印字標識識別、晶振包裝風格）；第二種是萬用表檢測法；

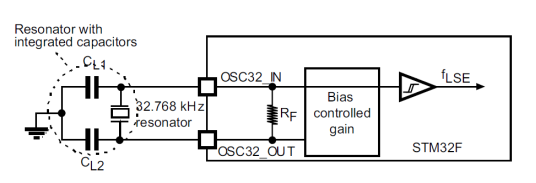

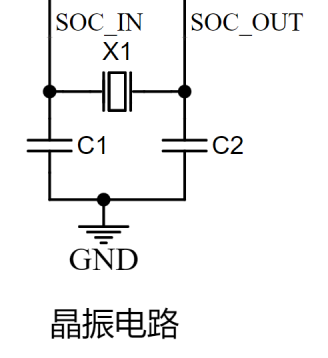

晶振，就像是一個需要伙伴才能跳舞的人，而這個伙伴就是負載電容。晶振有兩條線，這兩條線會連接到IC塊（一個集成電路塊）里面，那里有一些有效的電容。為了讓晶振能夠正常工作，我們需要在晶振的外面再接上一個電容，這個電容就是負載電容。
晶體振蕩電路等效模型：石英晶體是一種可將電能和機械能相互轉化的壓電器件，能量轉變發生在共振頻率點上
晶體諧振器里面的晶體指的是石英晶體，化學式是二氧化硅SiO2。 石英的特點是：熱膨脹系數小、Q值高、絕緣等。
晶振作為時鐘電路中必不可少的信號傳遞者，單片機要想正常運作就需要晶振存在。因此，在電子電路設計中也少不了晶振的參與。一個好的晶振電路設計，是能夠?yàn)殡娮犹峁┳詈玫目臻g利用率，同時發揮最大的功能性作用。
晶振精度通常用 PPM（Parts Per Million，百萬分之一）來衡量，這一單位描述了晶體振蕩器的頻率穩定性或偏差程度。PPM 表示實際輸出頻率與標稱頻率之間的相對誤差，是衡量晶振頻率精度的重要參數。

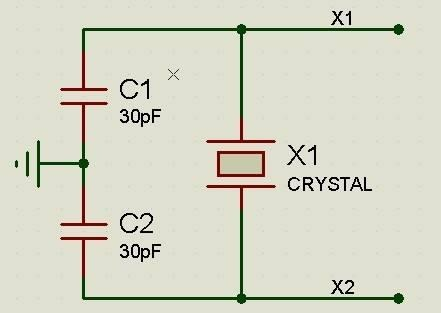

晶振30PF所指得是外掛電容30PF，一般情況下，無源晶振的負載電容最大選項為20PF。PF是電容單位，卻常出現在無源晶振實際應用中。因?yàn)殡娙荽笮〉倪x擇可以直接影響到無源晶振的起振時間、輸出頻率精度及頻率穩定性。

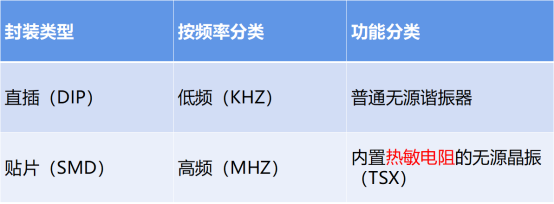

無源晶振主要應用在低成本通信設備、玩具及小型電子產品等；有源晶振主要應用在音頻及視頻設備、工業自動化及控制設備等，有源晶振和無源晶振的區別見下表：
石英晶體振蕩器是利用石英晶體的壓電效應制成的一種諧振器件，它的基本構成大致是：從一塊石英晶體上按一定方位角切下薄片（常用晶片切型分為兩種 : AT切 和 BT切），在它的兩個對應面上鍍銀作為電極，在每個電極上各焊一根引線接到管腳上，再加上封裝外殼就構成了石英晶體諧振器，簡稱為石英晶體或晶體

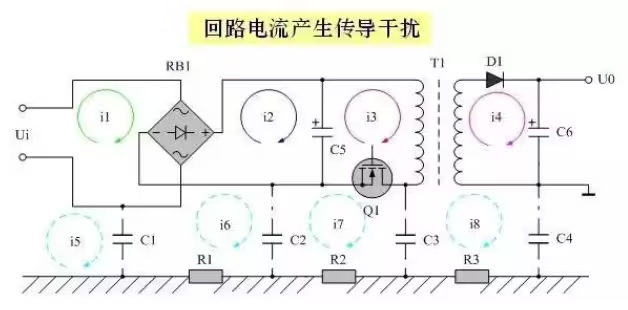

當電路存在數個回路電流，可將每個回路視為一個感應線圈，或變壓器線圈的初、次級。當某個回路中有電流流過時，另外一個回路中就會產生感應電動勢，從而產生干擾。最有效減少干擾的方法就是盡量減少每個回路的有效面積。

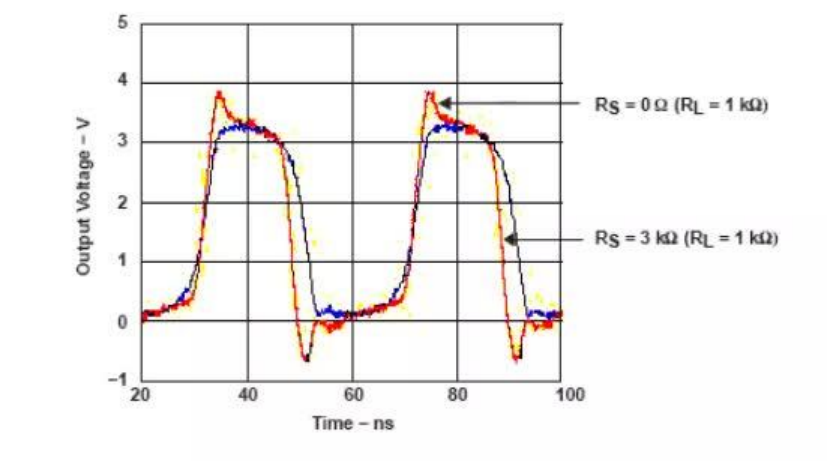

我們可以通過測量晶振的輸出波形來判斷晶振的好壞。一般來說，晶振的輸出波形應該是正弦波或者方波。如果晶振輸出的波形不是正弦波或者方波，而是一些奇怪的波形，那么就說明晶振可能已經損壞了。此外，如果晶振輸出的波形幅值過小或者過大，也說明晶振可能存在問題或者是在電路上的匹配性不好，需要重新評估匹配電路，需要注意的是KHZ有時需要使用其他專業設備來判斷是否起振。

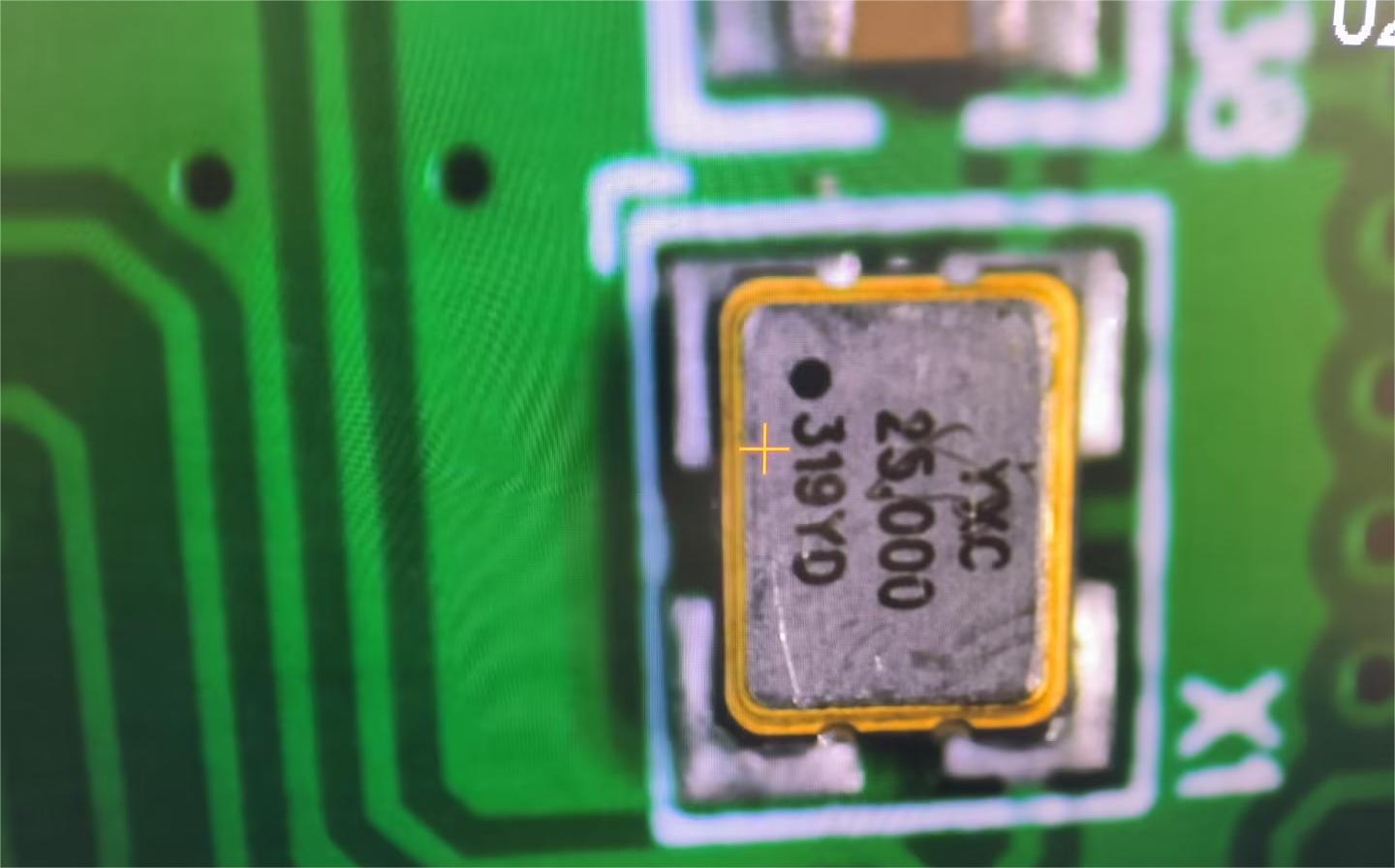

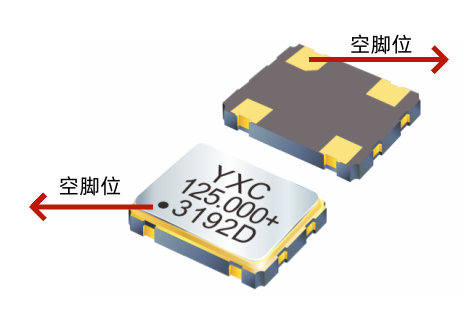

有源晶振也叫做晶體振蕩器。有源晶振里面包含了晶體管和阻容元件，是一個完整的振蕩器。因此外觀方面體積較大，正面顯示有晶振頻率和廠家印絲標記，反面則有4個金屬引腳。
有源晶振因其優異的特性，廣泛應用于衛星通信、航空航天、精密計測儀器等高科技行業。例如，手機導航模塊一般采用有源晶振，因?yàn)镚PS模塊每時每刻與衛星交互產能大量熱量，而溫補晶振可確保高溫環境下輸出頻率的穩定性。?
A:OMRON PLC可以通過專用指令實現向上位機主動傳送數據.CPM2A、CQM1H、C200Hα、CS1系列的PLC有TXD(-)指令可以實現。此外，協議宏P(guān)MCR(-)功能也能實現.
PLC實現PID功能可通過兩種方式：a.PID擴展指令，詳見相應機型的編程手冊；b.PID模塊，詳見PID控制單元操作手冊。 c.回路控制單元（LCU），能實現多回路調節和運算，有完整的監控軟件和功能塊編輯軟件，詳見LCU單元操作手冊。
A:如果C200H-AD003設為電流4-20mA或電壓1-5V輸入時，其有斷線檢測功能，也即電壓小于0.3V或電流小于1.2mA時，模塊出錯燈會亮，此時只要讀出IR100+10*n+9或CIO2000+n*10+9通道的錯誤代碼，即可判斷哪路斷線。
Clr-Montr-Clr Clr-Set-Not-Reset-Montr-Clr 上述步驟為全清除，會將所有數據區，程序全清除，請謹慎使用！
用CPM1A通過CIFO1鏈接上位機后,只有CPM1A在編程狀態(DM6600:0000)時,上下位機通訊正常,一旦在運行和監視狀態,就無法通訊.另外,CPM1A設定DM6600:0000鏈接上CIF01后,一上電進入編程狀態,能用上位機改為運行,但改為運行狀態后,不能再改為編程狀態。如果不鏈接CIFO1,CPM1A(DM6600;0000)一上電即可進入運行狀態, DM其它區域按
