注塑成型機控制系統方案

1：常規控制系統
　　
　　常規控制系統采用CPU314做為控制器主機，并配以專用大屏幕顯示操作面板。主要適用于中等控制要求的場合，即實現開環或半閉環控制。
　　常規控制系統的主要功能：
　　－大屏幕彩顯中英文顯示操作面板
　　－帶打印機接口，可打印生產數據
　　－100套模具參數存儲功能
　　－9級密碼保護功能
　　－使用電子尺位置檢測，用于檢測合模、射膠、頂針及射臺的位置軟件修正電子尺的長度及零點
　　－8路溫度控制（可擴展至16路〕
　　－2－4路比例閥控制輸出，用于控制系統壓力及流量，并可選擇控制背壓保壓及射膠速度
　　－螺桿轉速檢測
　　－2A信號輸出
　　－輸入、輸出及比例閥線路測試功能
　　－所有動作的壓力及速度斜坡均可獨立調節，確保整機動作平穩
　　－生產過程統計管理功能
　　－具備多機聯網功能，實現整廠集中管理
　　－可選擇使用壓力傳感器

2：閉環控制系統
　　
　　

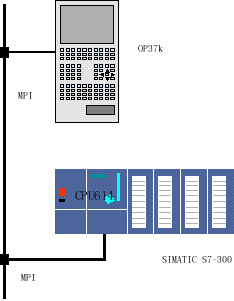

　　閉環控制系統主要適用于高檔精密注塑機的控制，它可以實現注塑成型加工過程的全閉環控制，以確保機器運行在最佳狀態，制品品質達到最優。經典控制系統與常規控制系統的主要區別在于它采用了專用的SIMATIC CPU614做為其控制主機。CPU614內置有專用控制技術軟件，它集成了西門子公司在注塑機控制方面的技術精華，其主要控制功能如下：
　　輸入信號管理
　　----位置信號的校準及任意通道電子尺位置檢測的控制，并帶有斷線檢查功能
　　速度濾波
　　----為速度控制的計算提供兩個速度濾波器，即帶寬測量及變量帶寬
　　轉速檢測
　　----在比例控制階段設定并控制螺桿轉速，轉速可以根據頻率檢測及帶寬檢測來確定
　　輸出信號管理
　　----此功能可以自動實現對非線性液壓閥線性化輸出控制，并可實現控制信號的定標
　　輸出控制信號的時間斜坡
　　----各種不同閥的特性
　　----直接控制信號輸出
　　凸輪控制器
　　行程控制
　　----以確定具有10個行程點的位置及時間的行程，且行程點可擴展至任意點數
　　自適應溫度控制
　　----溫度控制功能可根據螺桿料筒的不同、材料的不同以及其他影響溫度控制的因素的不同自動的調整控制參數，以確保最佳控制效果。
　　閉環控制
　　----閉環控制功能即使用標準的PID控制器實現多級行程的運行及位置的控制，并可實現射膠速度控制空腔壓力控制保壓壓力控制背壓控制
　　質量控制
　　----自動質量控制監視及自動次品檢出是通過針對射膠速度、空腔壓力、保壓壓力、背壓或螺桿轉速的典型特性及質量標準來實現的
　　記錄曲線
　　----用戶可自定義的記錄曲線，包括：設定值曲線、實際值曲線，及經典特性曲線。此外還有運行趨勢曲線。
　　切換控制邏輯
　　----于控制由射膠到保壓的轉換條件，有多種轉換標準可供選擇。
　　變量泵控制
　　----可以通過若干個變量泵的組合實現多至16級泵量的控制
　　----用戶可以根據需要選擇部分或全部上述功能，并配合用戶可編程部分程序的使用。
