米爾STM32MP1核心板在LoRa智能網關的應用

在數字經濟大發展的大背景下，近些年工業物聯網實現跨越式發展，智能工業技術廣泛應用于智能化生產領域，通過將感知技術、通信技術、傳輸技術、數據處理技術、控制技術，運用到生產、配料、倉儲等所有階段，實現生產及控制的數字化、智能化、網絡化，提高制造效率，改善產品質量，降低產品成本和資源消耗，實現工業智能化。

圖片摘自網絡

物聯網智能網關，信息整合

工業物聯網包含的核心要素是智能化、網絡化。在生產制造、物流交通、監測管理領域，讓線下設備接入網絡，實現數據的全面采集、高效分析、實時反饋，物聯網網關的作用尤為重要，物聯網智能網關能夠把不同的物收集到的信息整合、相互傳輸，隨著物聯網深入發展，需接入設備越來越多，對物聯網網關的數據處理、分析能力、傳輸能力、工作距離等提出更高的要求。

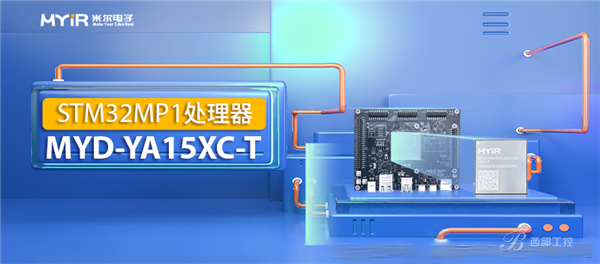

圖：米爾的MYC-YA15XC-T 核板

米爾（全稱：深圳市米爾電子有限公司）自主研發的MYC-YA15XC-T 核心板可利用4G網絡、以太網絡以及WIFI網絡，可提供長距離大數據的傳輸功能；其中，LoRa，藍牙，RS485,  RFID實現短距離物聯網設備的接入，可廣泛運用于各種工業環境中，如智慧公交站臺，智慧燈桿，智能電網，智能家居，工業自動化，水務，礦場，石化等領域。

米爾的MYC-YA15XC-T 核心板模塊整合了最新的STM32MP1處理器是意法半導體推出的首款 MPU，以 Arm Cortex-A7 雙核應用處理器與 Cortex®-M4 處理器的異構系統架構組合，可進行數據的實時數據，并具備高速的數據傳輸能力，在充分滿足多種應用的靈活性需求的同時，又實現了最佳性能和低功耗特性。米爾MYC-YA15XC-T 核心板基于 STM32MP1 系列處理器研制，完美繼承了STM32MP1 系列處理器高性能、低功耗的優點，擁有良好的軟件開發環境；同時，搭載Cortex-A7 內核，支持開源操作系統Linux，Cortex-M4 內核完美沿用現有的 STM32 MCU 生態系統，有助于開發者輕松實現基于LoRa智能網關的開發應用。

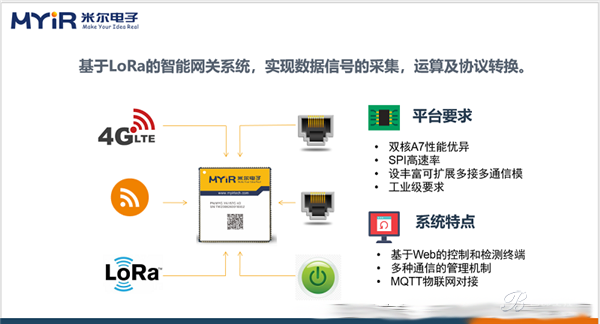

圖：米爾MYC-YA15XC-T 核心板的智能網關拓?fù)鋱D

MYC-YA15XC-T 核心板采用郵票孔封裝，標配 STM32MP151 處理器，主頻高達650Mhz，外設接口豐富，擁有 USB2.0、Ethernet、UART、CAN、LCD、DCMI、ADC等常用外設接口，便于客戶靈活定制。

米爾的MYC-YA15XC-T 核心板的低功耗、長距離數據處理能力，在智能網關領域應用獨具優勢，可輕松實現網關的開發應用，此外，米爾提供MYC-YA15XC-T開發板，以及豐富開發文檔，助您無憂。

附：STM32MP151AAC3T 處理器主要特性：

ARM Cortex-A7，運行頻率 650MHz

32 位 LP-DDR2, LPDDR3,LPDDR3L/DDR3

并行 LCD 顯示，分辨率高達 WXGA (1366x768)

8/10/16/24 位并行攝像頭傳感器接口

雙通道 Quad-SPI NOR FLASH

16 位原始 NAND FLASH 與 8 位 ECC

三個 MMC 4.5/SD 3.0/SDIO 端口

兩個 USB 2.0 高速 HOST+一個 USB 2.0 全速 OTG

或者一路 USB2.0 高速 HOST,一路 USB 2.0 高速 OTG

8/16 位并行 NOR FLASH / PSRAM

音頻接口包括 4 個 SAI 一個 10/100/1000 GMAC，支持 IEEE 1588V2 協議

模擬外設：兩個 ADC 模塊，1 個溫度傳感器，2 個 DA

支持高達 29 個定時器和 3 個看門狗

硬件加速：HASH,2 個真隨機數產生器，2 個 CRC 計算單元

安全模塊：TrustZone 外設，Cortex-M4 資源獨立

TFBGA361, 0.5mm 間距,12x12mm；

米爾MYC-YA15XC-T核心板 主要參數:

主控芯片系列 STM32MP1 系列

主控芯片型號 STM32MP151AAC3T (標準配置)

處理器規格 650MHz ARM Cortex-A7 + 200MHz Cortex-M4

內存 DDR3 SDRAM 256MB / 512MB （可選）

存儲器 Nand Flash(256MB）/ EMMC(4GB) （可選）

核心板尺寸 37 x 39 x 3.5 mm(帶屏蔽罩)

接口類型 郵票孔，焊盤間距 1.0MM

PCB 板規格 10 層板設計，沉金工藝

操作系統 Linux 5.4.31
