無源晶振有方向嗎

無源晶振有方向嗎

無源晶振沒有方向，無源晶振引腳不分正負極。
那無源晶振方向怎么辨別、無源晶振貼反會不會有問題呢？
首先需要搞清楚，晶振分兩大類：無源晶振和有源晶振。無源晶振英文為Crystal，中文全稱為石英晶體諧振器，也有人喜歡把無源晶振稱之為晶體。而有源晶振英文為Oscillator，中文全稱為石英晶體振蕩器，別名鐘振，也有人直接叫它的英文簡稱OSC。
兩腳無源晶振：一個腳為頻率輸出腳，另外一個腳是頻率輸入腳。即使反過來，晶振依舊正常工作。

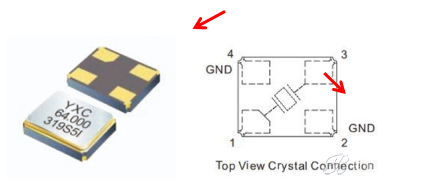

四腳貼片無源晶振：一般情況下腳1和腳3為頻率輸入腳及頻率輸出腳，其余兩個腳（腳2和腳4）均為接地腳。即使把它旋轉(zhuǎn)180度，也只是腳1和腳3互換了位置，即輸入腳變成了輸出腳，而輸出腳則變成了輸入腳，晶振依舊可以正常工作，也不會導致任何性能及功能差異。

有源晶振具有方向性，貼反會被電流損壞。而無源晶振則沒有方向性，貼反沒關(guān)系。換句話說：不管無源晶振為插件式還是貼片式，或有兩個腳、四個腳，貼片或焊接時，均不存在正負極之分，也不存在方向性，不要擔憂貼反。
