產品介紹

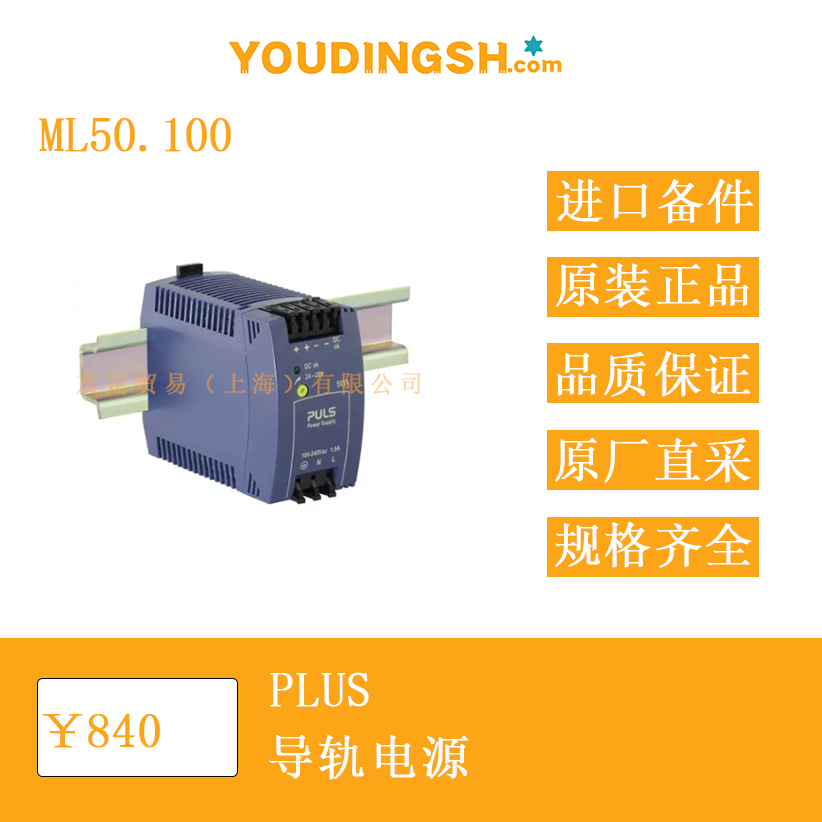

ML50.100 屬于 MiniLine 系列，是一款安裝在 35 mm DIN 導軌上的單相交流輸入開關電源，額定輸出 24 Vdc、2.1 A，連續功率 50 W。外殼采用金屬底板與塑料上蓋組合，寬度 45 mm，深度 91 mm，高度 75 mm，重量約 240 g。產品面向工業控制、樓宇自動化、儀器儀表以及通信設備等通用場合，適合裝入配電柜或終端盒內使用。輸入端支持 100-240 Vac 寬范圍電壓，也可接受 85-375 Vdc 直流供電；輸出端提供 SELV/PELV 隔離電壓，并配備綠色 DC-OK 指示燈與集電極開路信號，便于遠程監測輸出狀態。隨附 DIN 導軌卡扣與墻裝支架，安裝方向默認為輸入端朝下、輸出端朝上，其他方向需降額使用。

功能特點
電源內部采用反激拓?fù)洌潭ㄩ_(kāi)關頻率約 100 kHz，負載與輸入變化時頻率會在 60-275 kHz 之間調節。交流側配置 NTC 熱敏電阻限制冷啟動浪涌，典型值 35 Apeak（230 Vac 冷態），能量 1.5 A²s。直流側輸出電容 1600 µF，可在瞬時大電流需求時放電，典型電壓跌落 24 V→16 V@4.2 A/50 ms 或 24 V→10.5 V@10.5 A/5 ms，滿足繼電器、電磁閥等啟動沖擊。輸出具備電子限流、短路保護及過壓關斷功能，過壓閾值約 36 V，故障解除后自動重啟。整機無風扇，依靠自然對流散熱；內部無用戶可更換元件，發生故障需返廠。外殼防護等級 IP20，可防止直徑大于 2.5 mm 的異物進入；符合污染等級 2，適用于非導電塵埃環境。電源在 -10 °C 至 +60 °C 可滿功率運行，60 °C 至 70 °C 線性降額 1.3 W/°C；海拔 2000 m 以?xún)?nèi)無需降額，2000 m 以上每 1000 m 降低 3 W 或環境溫度 5 °C。電磁兼容滿足工業通用標準，傳導與輻射發射達到 EN55011/EN55022 Class B，諧波電流符合 EN61000-3-2，抗擾度滿足工業等級要求。安全隔離滿足 IEC/EN 60950-1、IEC/EN 60601-1 與 UL508 的多重規范，輸入對輸出加強絕緣耐壓 2500 Vac 型式 60 s，現場測試推薦 2000 Vac 5 s 緩慢升壓。

選型指南
設計人員首先核算負載持續電流與瞬時電流。若系統 24 V 母線持續功率不超過 50 W 且峰值電流低于 4.2 A（50 ms）或 10.5 A（5 ms），可單臺 ML50.100 直接供電；若峰值更高，可并聯多臺，但負載電流不會自動均分，需確保單臺不超載且環境溫度 ≤50 °C。如需冗余，可兩臺同型號并聯，再串聯 MLY02.100 去耦二極管模塊，實現 1+1 熱備份；此時每臺電源需獨立保險絲，DC-OK 信號可接入監控系統區分故障。電池浮充應用時，輸出電壓需按電池溫度精確設定 26.8-27.8 V，并串接 4-6 A 斷路器或二極管防止反向電流；典型反向漏電流 10.7 mA。輸入側如采用交流配電，確認主回路保險絲或斷路器規格不小于 6 A C 型或 10 A B 型，避免啟動浪涌誤動作；如使用直流 110-375 V 輸入，負極需保險保護。機柜為密封結構時，應實測內部溫升，若溫升超過 20 K，需降低輸出功率或加裝散熱措施。

技術參數
交流輸入：100-240 Vac（85-264 Vac 連續），50-60 Hz ±6 %；直流輸入：85-375 Vdc。輸入典型電流 0.47 A@230 Vac，功率因數 0.52；啟動延時 32 ms，上升時間 48 ms@230 Vac。輸出額定 24 Vdc，調節范圍 24-28 V；出廠設定 24.5 V，精度 ±0.2 %；紋波與噪聲 <50 mVpp；線性調整率 <10 mV，負載調整率 <100 mV。持續輸出 2.1 A@24 V，1.8 A@28 V；短時 4.2 A 50 ms 或 10.5 A 5 ms。效率 89 %@230 Vac 滿載，空載損耗約 1.3 W，滿載損耗約 6.2 W。保持時間 360 ms@230 Vac 半載，180 ms@230 Vac 滿載。隔離電壓輸入-輸出 2500 Vac（型式），輸入-地 3000 Vac，輸出-地 500 Vac。MTBF 按 SN29500 計算 2613000 h@25 °C，1120000 h@40 °C；預期壽命 54000 h@40 °C 滿載，152000 h@25 °C 滿載。過壓保護關斷點 36 V 典型，短路保護電流 3.1-5 A；外殼溫升限值 70 °C 表面。防護等級 IP20，安裝類別 III，污染等級 2。重量 240 g；接線端子彈簧夾持，適用 0.3-4 mm² 單股線或 0.3-2.5 mm² 多股線，剝線長度 6 mm。

產品尺寸
機殼寬度 45 mm，高度 75 mm，深度 91 mm（不含 DIN 導軌高度）。隨附 DIN 導軌卡扣兼容 35 mm 導軌（EN 60715/EN 50022，高度 7.5 mm 或 15 mm），卡扣亦可旋轉 90° 用于墻裝或面板安裝。正面左側為輸入端子 L/N/PE，右側為輸出端子與 DC-OK 信號，電位器位于輸出端子下方，可用小型螺絲刀調節電壓。頂部與底部需留出 25 mm 通風空間；若多臺并排，建議間隔 5 mm 以上以減少熱耦合。

應用領域
ML50.100 適用于 24 V 直流母線系統的分布式供電場景，包括 PLC、分布式 I/O、傳感器、執行器、HMI、繼電器模組、電磁閥、工業以太網交換機等。其寬范圍交流輸入可直接連接公共電網或小型 UPS，直流輸入端亦可與 110 Vdc 電池系統兼容，適合過程控制、樓宇自動化、軌道交通信號、實驗室測試平臺等場合。ATEX/UL Class I Div 2 認證使其可用于石油化工 Zone 2 區域；GL 與 ABS 船級社證書支持船舶及海上平臺應用；醫療 CB 認證亦可滿足非患者接觸的醫用電氣設備供電要求。在需要冗余或擴容的場合，通過并聯或串聯配置，可靈活擴展功率或提升系統可用性。
