產品介紹

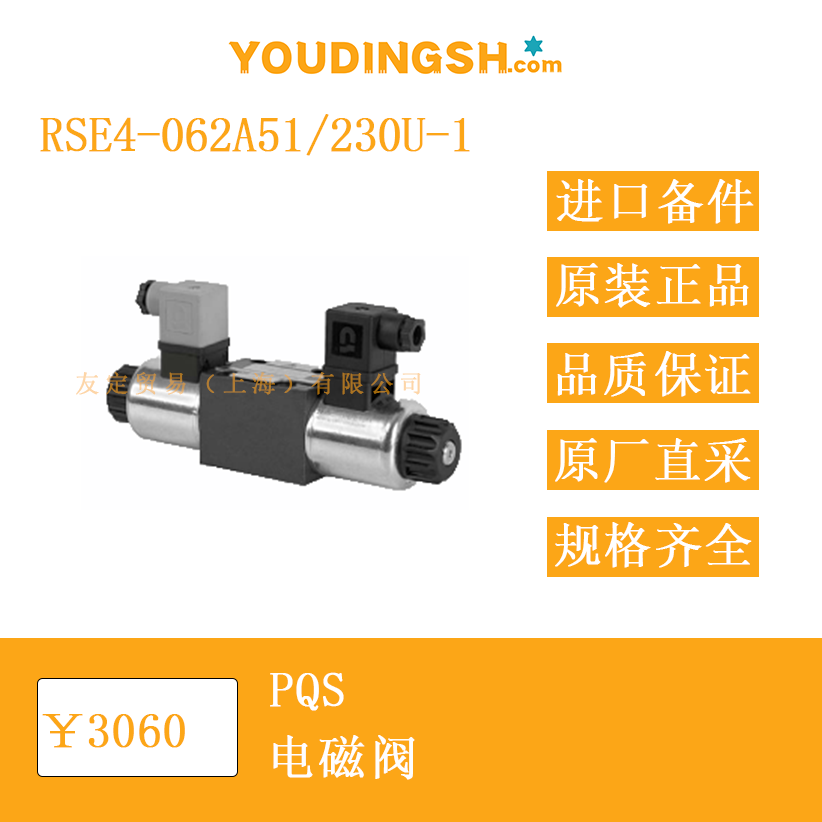

捷克 PQS RSE4-062A51/230U-1 電磁閥屬于 CETOP 3 通徑的電磁換向閥，用于控制油液的通斷與流向。該型號采用單電磁鐵、彈簧復位設計，交流 230 V 50/60 Hz 供電，可直接接入常見工業電網而無需額外整流裝置。閥體由鑄鐵制成，表面進行磷酸鹽處理，電磁鐵外殼鋅鍍層，可耐受一般工業環境的濕度和粉塵。整體重量約 1.5 kg，結構緊湊，便于集成到標準液壓站或機床油路中。

功能特點
閥芯為滑閥式，在電磁鐵通電時移動到工作位置，斷電后由復位彈簧返回初始位置，實現兩位二通或兩位三通功能。電磁鐵可繞自身軸線旋轉，便于電纜從任意方向接入。手動推桿集成在電磁鐵頂部，在斷電或故障狀態下可手動切換閥芯，保證系統安全。閥體安裝面符合 ISO 4401、DIN 24340 與 CETOP RP121-H 標準，可直接替換同規格閥件而無需更改油路板。閥內通道經過機加工與去毛刺處理，可減少湍流與壓降。密封件選用 NBR，適用于礦物油基液壓油，對水分及空氣混入的容忍度較好。電磁線圈帶有 DIN 43650 標準插頭，內置整流電路與 LED 指示燈，可在交流 230 V 下穩定工作，同時方便現場觀察通斷狀態。

選型指南
選擇 RSE4-062A51/230U-1 時，應先核對系統壓力：P、A、B 口允許持續 35 MPa，T 口回油壓力為 21 MPa，若回油背壓較高，應評估是否選用泄壓回路或改用其他閥型。流量方面，閥額定流量 80 dm³/min，若系統瞬態流量接近或超過此值，應核算壓降是否影響執行元件速度。電源需求為 230 V AC，現場需具備同等級電源并預留 5 VA 容量。確認環境溫度在 -20 °C 至 +50 °C 之間，油液溫度在 -20 °C 至 +60 °C 之間，若設備位于戶外或靠近熱源，應增設保溫或散熱措施。液壓介質建議使用 HL 或 HLP 型礦物油，固體污染等級控制在 NAS 1638 9 級或 ISO 4406 18/15 以內，必要時加裝高壓過濾器。安裝空間方面，閥體寬度 72.8 mm，長度 164.3 mm，高度約 60 mm，需確保四周留有 30 mm 以上空間以便插拔線圈插頭與手動操作推桿。若系統需要三位四通功能或雙電磁鐵配置，可改選 RSE4-06 其它子型號，油路板孔位保持一致。

技術參數
公稱通徑：6 mm
額定流量：80 dm³/min（在 0.5 MPa 壓降下）
P、A、B 口允許壓力：35 MPa
T 口允許壓力：21 MPa
介質：HL、HLP 礦物油
介質粘度范圍：10×10?? 至 400×10?? m²/s
介質溫度：-20 °C 至 +60 °C
環境溫度：-20 °C 至 +50 °C
污染等級要求：NAS 1638 9 級 / ISO 4406 18/15
防護等級：IP 65（配 DIN 插頭）
電磁鐵電壓：230 V AC 50/60 Hz
功耗：約 20 VA
絕緣等級：F 級
閥芯行程：±3 mm
手動推桿行程：約 2 mm
循環壽命：> 1×10? 次
重量：1.5 kg

產品尺寸
閥體為長方體，長度 164.3 mm，寬度 72.8 mm，高度 60 mm。安裝面為 72.8 mm × 72.8 mm 正方形，四個 M5 螺紋孔中心距 45 mm × 45 mm，孔深 10 mm，安裝時建議使用 M5×50 內六角螺釘，扭矩 8 Nm。閥體頂部電磁鐵外徑 36 mm，高度 50 mm，頂部手動推桿高出電磁鐵約 5 mm。油口 P、A、B、T 均布于安裝面，孔徑 8 mm，采用 O 形圈 9.25 × 1.78 mm 密封，共需 4 只；閥體與底板之間的外密封使用 17.17 × 1.78 mm O 形圈 2 只。電磁插頭位于電磁鐵側面，插頭方向可旋轉 90°，電纜外徑 6 – 8 mm 的屏蔽電纜可直接鎖緊。

應用領域
RSE4-062A51/230U-1 適用于機床液壓夾緊、塑料機械合模、冶金設備輥縫調節、工程機械支腿鎖定等需要兩位換向的場合。由于其安裝尺寸符合 CETOP 3 標準，可直接替換舊型號閥件，減少油路板改動成本。交流 230 V 供電簡化了電氣布線，適合不具備 24 V DC 控制電源的老舊廠房。手動推桿在調試或緊急情況下允許人工干預，提高維護便利性。閥體對油液清潔度要求適中，與常規高壓過濾器配合即可長期運行，廣泛用于中小型液壓站、教學實驗臺以及需要遠程電氣控制的移動機械。
