產品介紹

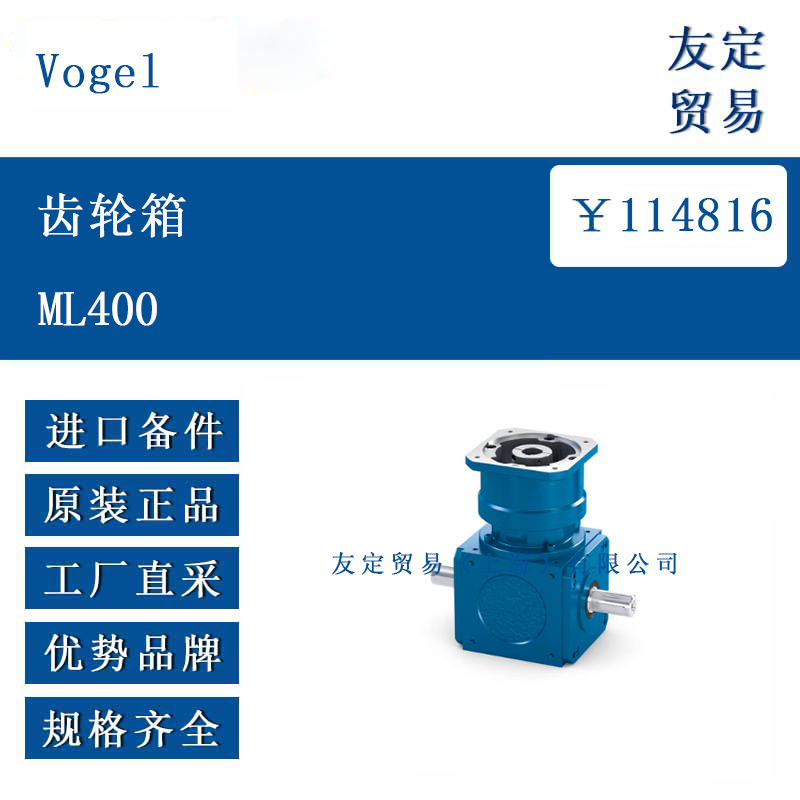

ML400 屬于 Vogel Antriebstechnik 的 ML 系列螺旋錐齒輪箱，殼體采用灰鑄鐵，齒部為克林根貝格螺旋錐齒，可在任意安裝位置通過油浴或油脂潤滑運行。其設計以中等中心距與多級傳動組合為特征，輸入端與輸出端呈直角布置，可與多種標準電機直接連接，也可通過聯軸器與液力或內燃驅動裝置配套。

功能特點
該齒輪箱通過兩級或三級減速實現 6–48 的速比范圍；齒輪經精磨后齒面接觸均勻，運行時噪音約 75 dB(A)。結構緊湊，輸入法蘭與輸出法蘭同側布置，便于在狹窄空間內安裝。箱體預留通氣塞、油位鏡和放油螺塞，維護時無需拆解即可更換潤滑劑。齒輪與軸承采用通用工業礦物油潤滑，允許在–10 °C 至 +80 °C 的環境溫度下連續工作。

選型指南
選型時先確定負載扭矩與轉速范圍，再根據每日運行時間選取應用系數 fA。例如，若負載扭矩為 1200 Nm，每日運行 8 h，驅動電機為三相異步電機，則 fA 可取 1.5，所需額定輸出扭矩 T2Nzul ≥ 1200 × 1.5 = 1800 Nm。ML400 在速比 6 時 T2Nzul 為 1800 Nm，滿足要求。隨后校核輸入轉速：ML400 允許的平均輸入轉速 n1mzul 為 2000 min?¹，若電機同步轉速 1500 min?¹ 則可直接匹配。最后檢查徑向載荷：若輸出軸端需承受 15000 N 的徑向力，F2rmaxzul 為 27000 N，留有裕量。

技術參數
速比范圍：6、7.5、9.6、12、14.4、16.8、19.2、21.6、24、26.4、28.8、33.6、38.4、43.2、48
額定輸出扭矩 T2Nzul：2200 Nm（速比 6）至 760 Nm（速比 48）
允許輸出扭矩峰值 T2maxzul：3240 Nm
緊急停止扭矩 T2Notzul：3600 Nm，生命周期內允許 1000 次
允許平均輸入轉速 n1mzul：2000 min?¹
允許輸入轉速 n1maxzul：3000 min?¹
空回：標準 ≤10 arcmin，可選 ≤4 arcmin
效率：單級約 0.96，雙級約 0.935
熱功率 PthGrenz：18.2 kW（室內 20 °C 連續運行）
重量：約 135 kg
防護等級：IP 54
表面處理：RAL 9005 黑色底漆

產品尺寸
ML400 的箱體為長方體，輸入端法蘭外徑 350 mm，中心高 260 mm。輸出軸可選實心軸或空心軸帶鎖緊盤，軸徑 60 mm，鍵寬 18 mm。整體長度 634 mm，寬度 400 mm，高度 460 mm。安裝底座四孔，孔距 350 × 300 mm，螺紋 M16，深度 25 mm。如需電機直聯，可提供 B5 法蘭接口，止口直徑 300 mm，螺栓圓 350 mm，螺紋 M12，均布 8 孔。

應用領域
該齒輪箱常見于輸送線轉向臺、倉儲堆垛機提升機構、舞臺升降平臺、造紙輥道驅動、食品包裝旋轉臺等場合。其直角輸出特性適合空間受限、需要 90° 轉向的機械布局，同時可承受中等沖擊載荷，在每日 8–16 h 的運行周期內具有 20000 h 的設計壽命。
