產品介紹

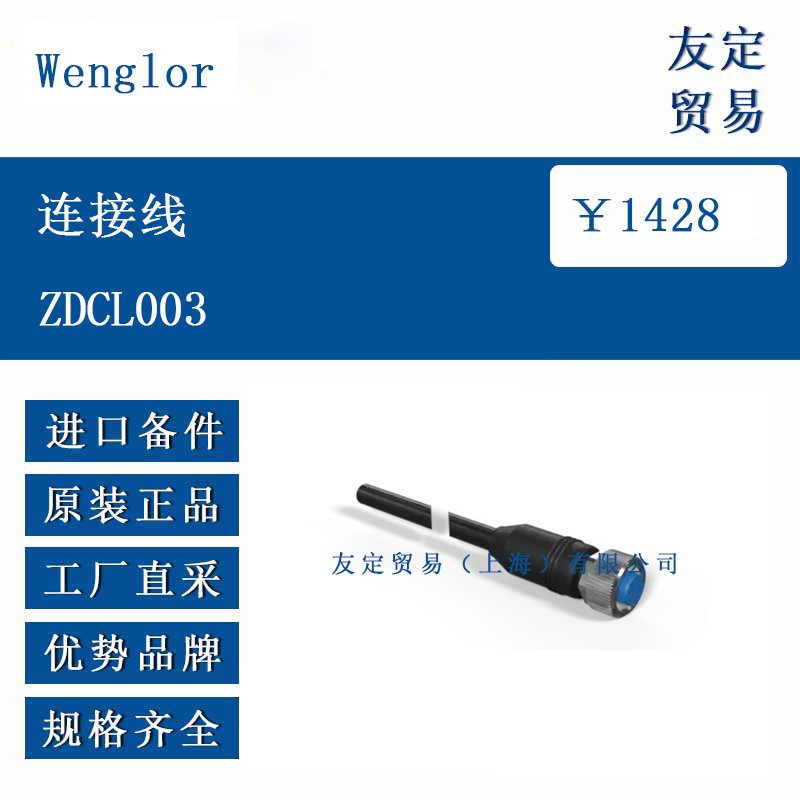

ZDCL003 是 Wenglor 公司出品的 12 芯 M12 圓形連接線，一端為直式注塑插頭，另一端為預剝線束，用于把傳感器、執行器或分布式 I/O 模塊與控制系統快速聯通。整根線纜長 10 m，外徑 6.5 mm，采用 PUR 外護套與 TPE 芯線絕緣，內部編織屏蔽，可在拖鏈、機器人等動態場景中長期使用。其 12 個端子按照 DIN IEC 60757 顏色編碼，方便現場接線與故障排查。

功能特點
線纜兩端的插頭與螺母均為鍍鎳銅鋅合金，螺紋規格 M12×1，旋緊扭矩 0.6 N·m 即可達到 IP67 防護，防止灰塵與短時浸水。PUR 外護套耐油、耐水解、耐紫外線，可在 −40 °C 至 +85 °C 的固定敷設溫度區間工作；若用于拖鏈，則允許 −25 °C 至 +85 °C 的彎曲工況。內部屏蔽層與外殼 360° 環形壓接，抑制電磁干擾；導體截面積 0.14 mm²，兼顧柔性及信號完整性。標準 5×d 的固定彎曲半徑與 10×d 的運動彎曲半徑，使其壽命在 5 百萬次拖鏈循環與 2 百萬次扭轉循環后仍可保持導通。線材無鹵素，符合軌道車輛及樓宇低煙無鹵要求，適合對煙霧釋放敏感的環境。

選型指南
確認現場接口：傳感器或模塊須具備 M12，12 針母座，螺紋 1 mm 螺距。核對線長：10 m 為 ZDCL003 默認長度，若需要更短或更長，可查詢同系列 2 m、5 m、15 m 規格。判斷環境：若布線需經過拖鏈、機器人手臂或頻繁扭轉場合，應選此 PUR 護套版本；若僅為靜態機柜內部連接，可采用 PVC 護套經濟型號。確認信號類型：12 芯可混合傳輸電源、模擬量、RS-422 編碼器信號與以太網數據，但需按針腳定義正確分配，避免把電源與高速差分對置于相鄰針位造成串擾。核對屏蔽接地：多點接地或單端接地取決于系統 EMC 設計，ZDCL003 屏蔽層通過插頭外殼與設備機殼導通，用戶需在控制端完成最終接地。

技術參數
額定電壓：≤ 30 V DC
導體規格：12×0.14 mm²
絕緣材料：TPE
護套材料：PUR，無鹵
屏蔽：編織銅網，覆蓋率 ≥ 85 %
外徑：6.5 mm
靜態彎曲半徑：≥ 32.5 mm
動態彎曲半徑：≥ 65 mm
拖鏈循環：≥ 5 000 000 次
扭轉循環：≥ 2 000 000 次
扭轉速度：≤ 35 次/分鐘
線速：水平 5 m 行程 ≤ 3.3 m/s
加速度：≤ 5 m/s²
溫度范圍：固定 −40 °C … +85 °C；移動 −25 °C … +85 °C
防護等級：IP67（插緊狀態）
阻燃等級：UL 1581 VW-1
導體電阻：≤ 135 Ω/km
絕緣電阻：≥ 100 MΩ·km
顏色編碼：黑、棕、紅、橙、黃、綠、藍、紫、灰、白、粉、綠黃雙色

產品尺寸
插頭端：直式 M12，長度約 65 mm，六角螺母對邊 17 mm；尾端注塑過渡段長度約 35 mm，外徑 12 mm，提供抗折彎護套。線身外徑 6.5 mm，外護套表面磨砂，便于在拖鏈內低摩擦滑動。剝線端預留 50 mm 芯線，芯線絕緣外徑 1.1 mm，顏色按 DIN IEC 60757 標準排列，便于快速壓接端子。整線重量約 0.45 kg，包裝為單根 PE 袋封裝，外箱 10 根/盒，方便倉儲與現場領用。

應用領域

ZDCL003 廣泛應用于工業機器人末端執行器、旋轉分度臺、線性傳輸系統以及包裝機械。其 12 芯可同時為伺服編碼器、氣缸電磁閥、傳感器供電與信號回傳，減少多根線纜并行帶來的空間占用。在機床行業，該線束經常被用作刀庫接近開關、主軸溫度傳感器與冷卻液閥組的綜合連接。食品與制藥設備中，因其無鹵及耐清洗劑特性，也被用于清洗機噴頭與驅動電機之間的布線。實驗室自動化平臺利用其柔性高、壽命長的特點，在三維移液機械臂內部完成信號與電源的可靠傳輸。

?
