一、產品介紹

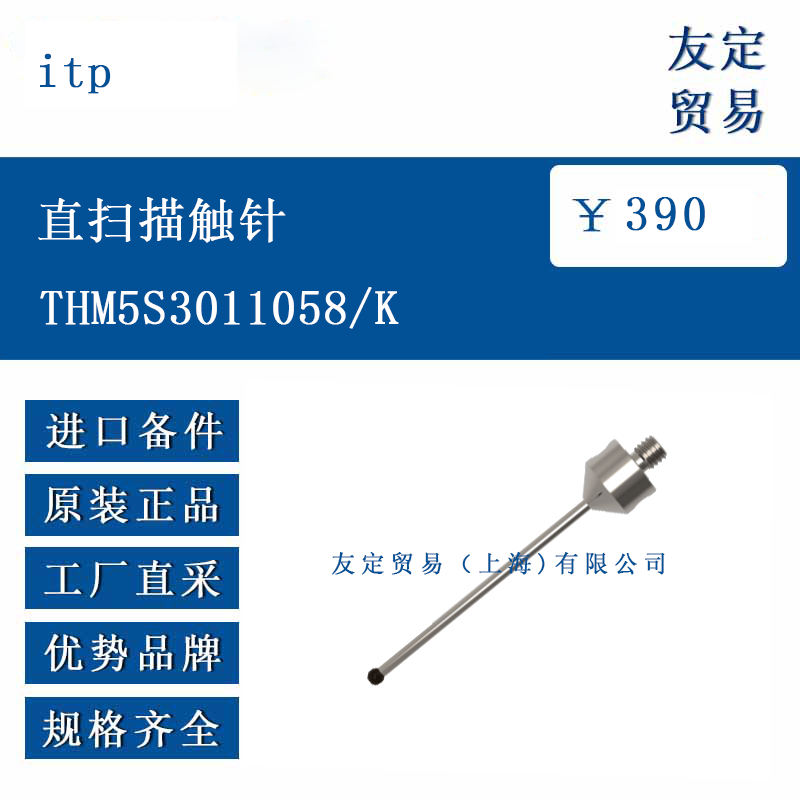

THM5S3011058/K 直掃描觸針采用細長直桿結構設計，主體材質為硬質合金（Hartmetall），頭部球形測頭為 Siliziumnitrid（氮化硅）材質，通過 M5 螺紋接口與測量設備連接。其工作原理是通過球形測頭與被測工件表面接觸，配合掃描測量系統獲取連續的輪廓數據，適用于坐標測量機（CMM）及自動化測量設備，可實現對復雜曲面、溝槽等結構的高精度掃描測量。
二、功能特點
細長桿設計：30mm 直徑測頭搭配 58mm 總長，適用于深孔、窄槽等復雜結構的測量，減少干涉。
耐磨材質：氮化硅測頭具備高硬度和低摩擦系數，適合長期高頻次掃描測量，降低磨損影響。
高精度制造：測頭圓度誤差 ≤0.002mm，桿體直線度 ≤0.01mm/100mm，確保測量數據可靠性。
兼容性接口：M5 螺紋接口適配主流測量設備，安裝扭矩范圍 1.5-2.0N?m，保證連接穩定性。
三、選型指南
測量場景匹配：適用于孔徑 ≥35mm、槽寬 ≥40mm 的結構測量，避免桿體彎曲導致誤差。
材質適配：氮化硅測頭適合金屬、塑料等常規材料；測量高硬度材料（如淬火鋼）可選擇金剛石涂層測頭。
設備參數：確認測量設備的最大允許測量力（建議 ≤1.5N），避免過大壓力導致測頭變形。
精度需求：該型號適用于公差 ≥±0.03mm 的測量場景，更高精度需求需咨詢廠家定制。
四、技術參數
測頭直徑（DK） 0.30 mm
主體直徑（ML） 11.00 mm
總長度（L） 58.00 mm
接口規格 M5 × 0.8 mm 螺紋
測頭材質 氮化硅
桿體材質 硬質合金
重量 約 5.40 g
適用溫度范圍 15-35°C
最大測量力 ≤1.2 N
五、產品尺寸
外形尺寸：測頭直徑 0.30mm，桿體直徑 11.00mm，總長度 58.00mm，螺紋段長度 12.00mm。
安裝空間：建議安裝深度 ≥10mm，周圍預留 ≥20mm 操作空間，避免設備運動干涉。

六、應用領域

航空航天：發動機葉片榫槽、機身連接孔的輪廓掃描測量。

汽車制造：變速箱殼體深孔、發動機缸體水道槽的尺寸檢測。
模具制造：注塑模具型芯窄槽、壓鑄模具散熱筋的形狀精度驗證。
電子制造：半導體封裝模具深孔、精密連接器槽的三維掃描測量。
