在產品描述中，有三對諧振頻率，即：“串聯諧振頻率”和“并聯諧振頻率”(fs和fp)“諧振頻率”和“反諧振”頻率，(fr和fa),和“最大和最小總電納定位”頻率，(fm和fn)。由圖9所示的集總等效電路參數均可得到。上述三對諧振頻率的定義和關系可以用圖10所示的復導納圖清楚地表示。

(圖10)諧振復數導納

石英諧振器的關鍵頻率參數可通過導納和阻抗分析確定：
串聯諧振頻率（fs）：輸入電導（導納實部）最大時對應的頻率。此時，晶振阻抗達到最小值，且為純電阻性。
并聯諧振頻率（fp）：輸入電阻（阻抗實部）最大時對應的頻率。此時，晶振阻抗達到最大值，且為純電阻性。
諧振頻率（fr）與反諧振頻率（fa）：電納（導納虛部）為零時的兩個頻率，是實際應用中的核心參數。
在等效電路中：
動態參數：動電容（C1）、動電感（L1）決定諧振特性。
靜態電容（C0）：并聯支路中的寄生電容，影響高頻響應。

＞ 術語
1）標稱頻率及其公差或校準精度
晶體諧振器的頻率以MHz或kHz標稱，指在特定負載電容下，指在匹配振蕩電路中應得的“正常頻率”。在25°C基準溫度下，實測頻率與標稱值存在最大允許偏差，以百分比(%)或百萬分率(ppm)給出。

2）基音和泛音
振動厚度切變振動是AT切角主要存在的振動形式。電極間的高次諧波振動與基頻振動共存。由于兩個電極的極性相反，壓電石英晶體只能激發奇數次諧波振動。(圖11)

(圖11)晶體諧振腔只能激發奇數次諧波振動

3）負載電容
負載電容CL是從諧振器兩端觀察電路時振蕩器所展示的負載。負載電容形式上與諧振器串聯或并聯。在并聯負載情況下，CL的存在會影響并聯諧振頻率，并聯諧振頻率fL由。公式如下所示。
fl=fs√1+C1/(C0+CL)-------(3)

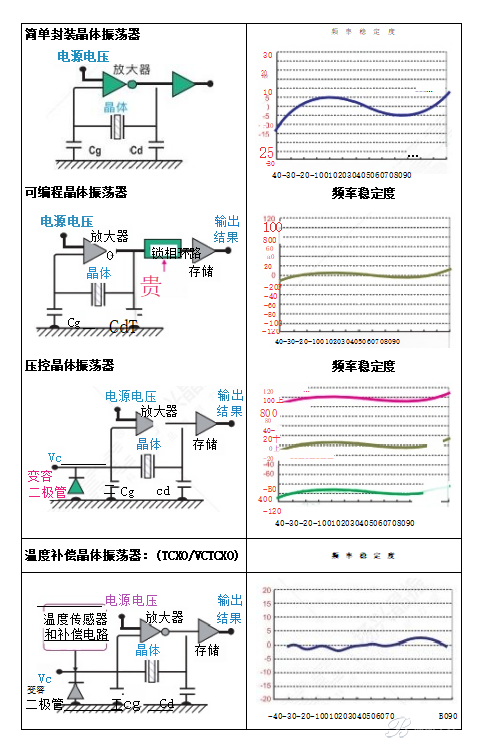

4）頻率-溫度穩定性
頻率-溫度穩定性指以25°C為基準，隨工作溫度變化而產生的頻率偏移（以%或ppm計）。其曲線反映偏移量與溫度偏差的對應關系，受切割角度、振動模式、晶片尺寸以及工作溫區、負載電容和驅動功率共同決定。

5）等效串聯電阻(ESR)
串聯支路中出現的電阻R1(圖9)可以在串聯諧振頻率下測量，此時C1和11的影響相互抵消，R1表示晶體單元和封裝的機械性損失。

6）運動電容C1和運動電感L1
C1與L1這兩個參數與串聯諧振頻率fs相關，如圖10所示，在諧振器設計和表征中fs是一個非常確定的參數。工業標準中只規定了C1的值，L1可以由下方公式推導得出。與振蕩電路中通常使用的電容相比，C1的值非常小，可以由晶片和電極的材料和幾何參數來評估。

7）靜態電容C0(在支路中)
C0是一個靜態電容，無論晶體是否工作都存在，C0的值可以在很低的頻率(小于或約1.0MHz)測得，計算公式如下，其中A為電極面積，d為切片厚度，e為相應晶體切片的介電常數。在實際應用中，C0不僅包括電鍍石英裸片的靜態電容，還包括導電結合材料的電容和封裝外殼本身的電容。

8）驅動功率
諧振器的驅動功率是以納瓦、微瓦或毫瓦為單位的功率消耗量。運行功率是保證正常啟動并保持穩態振蕩的合適功率范圍。驅動功率應設置在最低功率，避免長期運行帶來的頻率漂移和晶體損壞。晶體尺寸越小，其最大可承受的驅動功率也越低，多數場合下建議驅動功率為10 µW–100 µW。

9）質量因子-Q

作為諧振器，質量因子Q值是一個非常重要的參數。在規格中，指定了空載和有負載情況下的Q值?？蛰dQ或機械Q可以表示為，R1是出現在串聯支路的電阻。負載值取決于負載電路。

10）牽引率
在并聯負載電容振蕩器中，振蕩頻率與負載電容CL有關，如圖8和圖12所示。頻率變化(單位ppm)作為負載電容變化(單位pF)的函數是固定的。在某些應用中，負載諧振頻率的變化是強制性的(例如VCXO),需要強制指定牽引率。

(圖12)頻率變化vs負載電容
11）老化
老化指在規定時段內工作頻率的相對偏移，以ppm計，呈指數衰減。首周變化最快，隨后趨緩。常用加速方法：85°C存放1個月，或25°C存放1年。老化速率受封裝方式、密封完整性、工藝、材料、工作溫度與頻率共同影響。

12）存儲溫度范圍
存儲溫度范圍指晶體斷電時可長期承受的極限低溫與高溫。只要全程處于該范圍，恢復工作并在額定溫度區間內運行時，所有指標仍應符合規格書要求。

13）負阻-R
負電阻是振蕩電路在諧振器端子處呈現的等效電阻。起振的必要條件之一，是放大器提供足夠增益以抵消諧振腔的損耗；對諧振器而言，負載須呈現足夠大的負電阻來補償其自身電阻。
