為顯示器和相機相關工業HMI選擇合適的MPU

?自從標準是一個由燈、表盤和手動開關組成的面板以來，HMI已經有了顯著的發展。隨著這種演變，需要具有高級顯示和/或相機功能的HMI，包括2D/3D成像和圖像識別，其中許多涉及HD(高清)要求。

圖1

　　.許多HMI現在涉及相機，圖像和視頻技術，例如概述的高性能系統。通過選擇MPU可以支持必要的功能。圖片提供 瑞薩

　　實現高性能、可靠性和高效性，同時沿著上市時間，對于此類應用在此類市場中保持競爭力至關重要。因此，負責設計HMI的工程師可能會考慮使用嵌入式MPU來處理顯示和相機相關功能。

　　在本文中，通過瑞薩的示例，了解MPU如何使常見的HMI應用受益。

　　HMI應用

　　有幾個應用和行業依賴HMI提供高分辨率圖像和相機功能：

　　商業：家庭安全，門鈴系統，多功能打印機，樓宇自動化控制面板，白色商品

　　業務：數字標牌，KIOSK/POS終端，商業顯示器，條形碼掃描儀，認證入口系統，辦公設備，手寫識別

　　所屬行業：工業標牌、數控設備、手持終端、測量儀器、檢驗儀器、診斷面板、工業面板

　　醫療：醫療顯示器、病人監護系統

　　使用MPU解決方案可以顯著增強這些應用。例如，選擇具有快速、強大的中央處理器(CPU)的MPU可以加快安全產品、患者監護系統、工業面板和KIOSK/POS終端的圖像和/或視頻處理，更不用說標牌和數字顯示器了。nbsp;

　　增強的圖像處理能力的另一個示例包括專用圖像處理和圖形處理單元(GPU)的使用，進一步提高檢查設備、條形碼掃描儀、認證控制面板、家庭安全和多功能打印機的性能和速度。

　　為HMI選擇嵌入式MPU解決方案

　　在為HMI選擇嵌入式MPU解決方案時，應首先考慮某些關鍵特性：

　　CPU性能、處理速度和內存

　　專用圖像處理軟件

　　可靠性

　　安全功能

　　長期軟件支持

　　開發工具包的可用性

　　CPU注意事項

　　在尋找嵌入式MPU解決方案時，CPU性能至關重要，內存和處理速度也在視頻分辨率和2D/3D功能等因素中發揮重要作用。nbsp;

　　基于ARM的CPU是一種常見的選擇，可以是單核或雙核。ARM Cortex—A CPU因其性能和低功耗而非常適合HMI。例如，一些64位Cortex—A CPU提供高達1.2GHz的速度。

　　選擇合適的處理器應在性能和圖像處理速度之間取得平衡。雖然雙核CPU更快，因?yàn)樗鼈冊试S更多處理器同時運行，但它們并不總是正確的選擇。如果軟件不支持多核技術，雙核選項將不會增加速度或處理優勢。nbsp;

　　圖2顯示了一個MPU和支持軟件的示例。

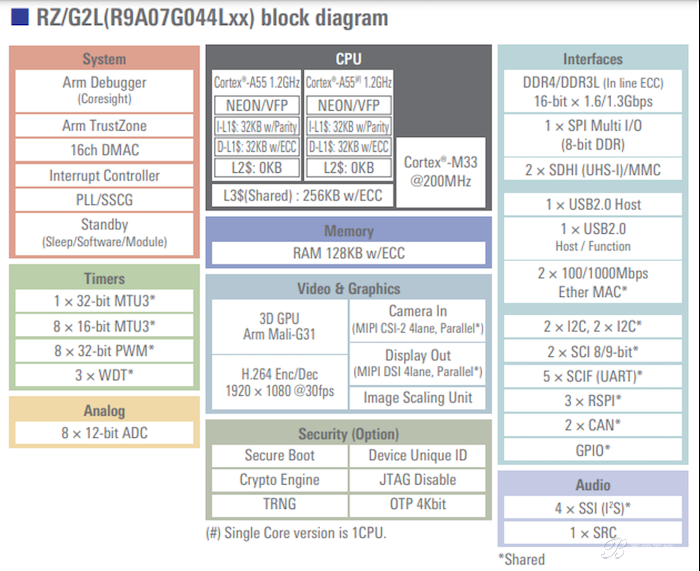

　　圖2

　　. RZ/G2 L MPU的框圖。圖片來源：Courtesy of 瑞薩

　　圖像處理軟件

　　專用的圖像處理軟件，如視頻編解碼器，視頻引擎和圖形引擎，也很重要。它可以處理圖形并處理壓縮/解壓縮(即，H.264和H.265)，而不對通用軟件施加負載。該圖像處理軟件可以包括高級HMI功能的特定功能，例如3D圖形和高分辨率視頻。nbsp;

　　可靠性糾錯碼

　　可靠性對于任務關鍵型應用尤其重要，包括內置內部和外部存儲器糾錯碼(ECC)等功能。ECC在數據傳輸中起著重要的作用，因?yàn)榧词鼓承┪槐诲e(cuò)誤地翻轉，ECC也允許消息重新創建。

　　基于硬件的安全

　　關鍵的安全功能包括安全靴子、調試以及Arm CPU的Arm TrustZone。Arm TrustZone是專門為嵌入式硬件創建的，在同一個核心上同時運行安全的操作系統(操作系統)和不太安全的操作系統，以提高安全性。nbsp;

　　長期支持基礎設施

　　在一些HMI應用中，工業和基礎設施設備制造商由于設備的使用壽命而期望長期的軟件支持。這種類型的長期支持在一些MPU中提供(例如，Renesas RZ/G系列)通過民用基礎設施平臺(CIP)與超長期支持(SLTS)驗證的Linux軟件包。nbsp;

　圖3

　　. RZ/G2參考板的框圖概述，突出顯示CIP SLTS內核。圖片提供禮貌 瑞薩

　　CIP是工業級軟件的開源基礎層，專為基礎設施系統的長期管理而設計。特別是SLTS Linux內核，確保了10年以上的支持。

　　瑞薩RZ/A和RZ/G系列工業HMI

　　瑞薩RZ產品系列的64位和32位ARM MPU包括兩個系列，可用于工業HMI：RZ/A和RZ/G系列。nbsp;

　　RZ/G2L、RZ/G2LC和RZ/A1H適用于與顯示器相關的HMI應用，而RZ/A2M則推薦用于與攝像頭相關的HMI應用。nbsp;

　　RZ/A2 M嵌入了DRP(動態可重構處理器)技術，通過嵌入式人工智能加速圖像處理，適用于物體識別應用。

　　除了Cortex-A CPU和可用內存外，這兩個MPU產品線還提供專用圖像處理軟件、可靠性、安全功能和長期軟件支持，如前所述，在為HMI應用選擇MPU時，這些都是重要的考慮因素。
