產品介紹

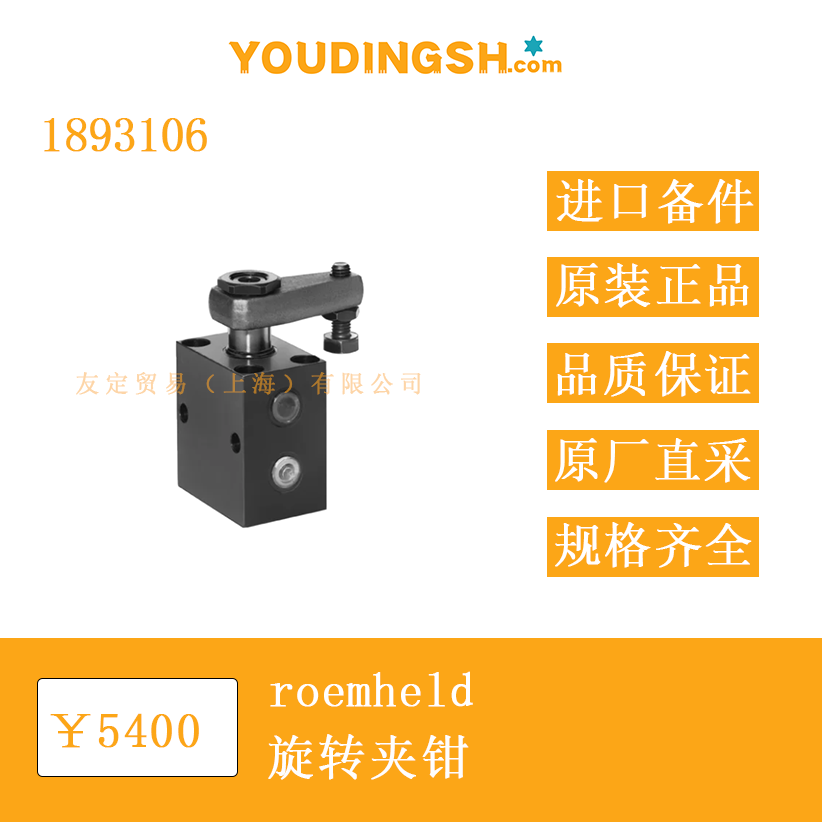

德國 roemheld 1893106 旋轉夾鉗是一種用于機加、焊接及裝配工裝的液壓驅動夾緊元件，通過液壓缸帶動鉗臂在夾緊過程中先旋轉后下壓，實現對工件的快速定位與夾緊。該型號采用整體式殼體結構，將液壓缸、旋轉機構與夾緊杠桿集成在同一緊湊空間內，可直接安裝于夾具底板或支撐板，減少額外支架需求。鉗臂在 90° 旋轉行程后沿軸向直線運動完成夾緊，松開時順序相反，旋轉回程不會與工件發生干涉。產品出廠時已完成旋轉角度與夾緊力的基礎設定，用戶可通過調整液壓壓力與行程開關位置匹配不同工況。

功能特點
1893106 旋轉夾鉗的旋轉與夾緊動作由同一液壓回路驅動，順序動作通過內部機械結構實現，無需外部控制閥組，簡化了液壓管路布置。殼體表面經過防腐蝕處理，可在切削液、水基冷卻液等環境中長期工作。密封系統采用耐礦物油與合成酯液壓油的復合密封圈，降低泄漏風險。鉗臂端部預留螺紋孔，可按需安裝壓塊、壓腳或定制轉接件，使夾緊力分布均勻。旋轉機構內置可調節的緩沖閥，能夠在旋轉終點吸收慣性沖擊，減少噪音與磨損。夾緊力輸出與液壓壓力成正比，用戶可在推薦壓力區間內通過減壓閥實現無級調節。松開狀態下鉗臂可保持垂直向上，便于工件裝卸。

選型指南
選型時應首先確認工件夾緊點所需的夾緊力范圍，依據 roemheld 提供的力—壓力曲線選擇合適液壓壓力；1893106 在 100 bar 時輸出標稱夾緊力，若現場壓力高于此值，應在回路中增設減壓閥。旋轉方向有兩種規格：順時針或逆時針，需根據工裝布局確定，避免與周邊結構碰撞。鉗臂長度影響有效夾緊高度，標準品提供 50 mm、75 mm、100 mm 三種可更換臂長，也可由用戶自制。安裝孔位為 40 mm × 40 mm 方陣螺紋孔，深度 10 mm，與 roemheld 其余系列共用，方便后期互換。若工作溫度持續超過 80 °C，應選用氟橡膠密封件版本；若使用水乙二醇防火液壓液，需訂購對應密封材料。

技術參數
動作形式：90° 旋轉 + 軸向夾緊；殼體材質：表面硬化鋼，鍍鎳；旋轉角度公差 ±2°；夾緊力輸出范圍：隨壓力線性變化，100 bar 時約 6 kN；工作壓力：10–250 bar；流量需求：2 L/min 即可滿足常規節拍；溫度范圍：-20 °C 至 80 °C（標準密封），-20 °C 至 120 °C（高溫密封）；旋轉時間：0.5 s @ 100 bar、2 L/min；夾緊行程：10 mm；鉗臂螺紋接口：M12 × 1.75；重量：約 1.8 kg；油口連接：G1/4 內螺紋；殼體安裝螺紋孔：M8 × 1.25；防護等級：IP54 當正確安裝密封堵頭時。

產品尺寸
殼體輪廓呈長方體，長度 120 mm，寬度 80 mm，高度 110 mm；旋轉中心到殼體前端面距離 57 mm；鉗臂安裝面離殼體頂部 25 mm；油口中心距底面 30 mm，左右偏移 15 mm；安裝孔中心距 40 mm × 40 mm；旋轉半徑 75 mm 以內無干涉空間即可保證動作；鉗臂可拆換，安裝軸徑 20 mm，鍵槽 6 mm；整套元件建議預留 100 mm × 100 mm 區域用于布管與維護。

應用領域

1893106 旋轉夾鉗常被應用于金屬切削機床的夾具底板，例如臥加、立加、龍門加工中心中的多工位托盤夾具，通過旋轉下壓方式快速壓緊鑄件或焊接結構件。在汽車零部件焊接線中，該夾鉗可安裝于翻轉工位，旋轉避位后讓機器人獲得焊接空間，再旋轉復位夾緊。對于大型鈑金結構件的拼裝，旋轉夾鉗可在工件落入定位銷后自動完成夾緊，減少人工干預。該元件也見于塑料注塑機的模內嵌件固定、鐵路車輛轉向架焊接治具、風電輪轂加工夾具等場景，其緊湊結構尤其適合空間受限且需要高夾緊力的場合。

?
