產品介紹

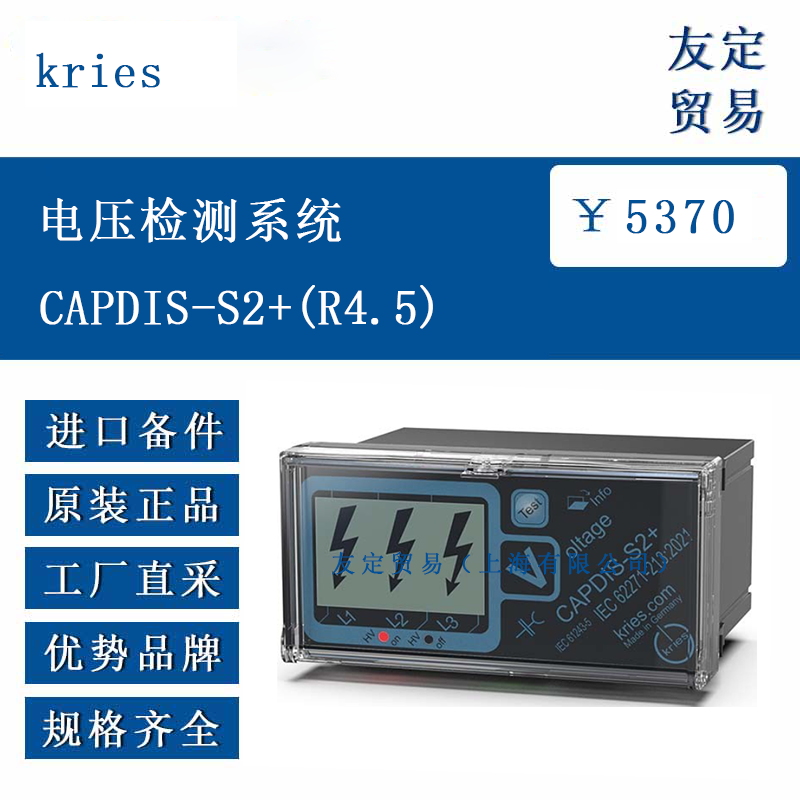

CAPDIS-S2+(R4.5) 是一款集成式電容式電壓檢測系統，主要用于中壓開關柜中檢測無電壓狀態，符合 IEC 62271-213:2021（或 IEC 61243-5）標準，具備三相連續指示和信號輸出功能。該系統通過電容分壓器實現電壓檢測，集成了自監控功能，可長期穩定運行且無需定期復測，能持續監控響應閾值并通過三級電壓水平指示（半壓、全壓、輪廓閃爍箭頭）顯示狀態。系統還包含電容分壓器的完整絕緣監控，可對一次側和二次側的絕緣狀態進行監測與顯示，并支持智能電網應用中的調整功能，通過 6 級電容切換模塊實現分壓器的校準，且在顯示屏上顯示正確設置。此外，其集成自檢功能無需外部測試設備，通過測試按鈕即可完成功能測試，能清晰顯示一次電壓是否存在，還可選擇配備斷線檢測和接地監控功能。
功能特點
CAPDIS-S2+(R4.5) 的功能特點體現在多個方面。其一，具備自監控能力，可實現免維護，無需按照 IEC 61243-5 和 BGV A3 進行定期復測，降低了維護成本和工作量。其二，集成三相連續指示，能實時顯示三相電壓狀態，并通過兩個信號繼電器（轉換觸點）實現遠程監控，繼電器狀態可通過正面的 LED 額外指示，便于現場和遠程同時掌握系統狀態。其三，支持智能電網應用，通過調整功能和監控電容分壓器，可滿足電壓測試系統的標準響應要求，并能將電壓信號傳輸給智能電網系統（如 CAPDIS-M、IKI-50 等），可選 Y 電纜連接實現信號進一步處理。其四，設有三相 LRM 測量點，可作為相位比較和旋轉磁場方向測量的接口（如配合 CAP-Phase 型通用測試儀）。其五，無需電池或輔助電壓即可完成電壓測試和自檢，適用于無外接電源的場景。
選型指南
選型時需結合具體應用場景和技術要求進行考量。首先，確認中壓系統的額定工作電壓（1..52 kV），確保產品電壓范圍與之匹配。其次，根據系統設計選擇合適的耦合電容（C1），這是訂單所需的關鍵參數之一。再者，考慮輔助電源需求，系統支持 24-230 V AC/DC ±10% 的輔助電源，需與現場供電條件匹配。另外，根據是否需要遠程監控和狀態反饋，確認繼電器輸出的使用需求，其切換容量為 250 VAC、5 A（阻性負載）等，需與外接設備的參數兼容。若涉及智能電網集成，可選擇配備 Y 接口及 Y 電纜，實現與智能電網系統的連接。最后，檢查安裝空間是否滿足，產品采用面板安裝，需匹配 45x92 mm 的開孔尺寸（符合 DIN IEC 61554:2002-08 標準）。
技術參數
CAPDIS-S2+(R4.5) 的主要技術參數如下：產品編號為 2502134，符合 IEC 61243-5、IEC 62271-213 標準；外殼尺寸為 48 x 96 x 37 mm，開孔尺寸為 45 x 92 mm，安裝類型為面板安裝，符合 DIN IEC 61554:2002-08 標準；工作溫度范圍為 - 25°C ... 55°C，存儲溫度范圍為 - 30°C ... 75°C，防護等級為 IP54；電壓等級為 1..52 kV（中壓），額定頻率為 50 Hz、60 Hz；繼電器切換容量為 250 VAC、5 A（阻性負載），30 VDC、5 A，250 VDC、0.3 A（阻性負載）；輔助電源為 24-230 V AC/DC ±10%，功耗小于 1 W；絕緣電壓為 1.5 kV，響應時間繼電器≤1 s，具備本質安全特性，斷線檢測可通過 DIP 開關激活 / 停用。
產品尺寸
該產品的尺寸參數具體如下：外殼高度 x 寬度 x 深度為 48 x 96 x 37 mm，適合安裝在空間有限的開關柜內；面板開孔尺寸為 45 x 92 mm，符合 DIN IEC 61554:2002-08 標準的開孔要求，便于標準化安裝；整體結構緊湊，能適應中壓開關柜內部的安裝環境，不占用過多空間。
應用領域

CAPDIS-S2+(R4.5) 適用于多種中壓電氣場景。在中壓開關柜中，可用于檢測無電壓狀態，確保設備操作安全。在智能電網系統中，通過 Y 接口與相關設備（如 IKI-50）連接，實現電壓信號的進一步處理和集成，支持電網的智能化監控。在工業配電系統中，其三相測量點可配合相位測試儀（如 CAP-Phase）進行相位比較和旋轉磁場方向測量，輔助系統調試和故障排查。此外，該系統還可應用于需要遠程監控電壓狀態的場合，通過繼電器輸出將狀態信號傳輸至監控中心，實現集中化管理。其免維護和寬溫特性，也使其適用于環境條件較為嚴苛的工業現場。

?
