產品介紹

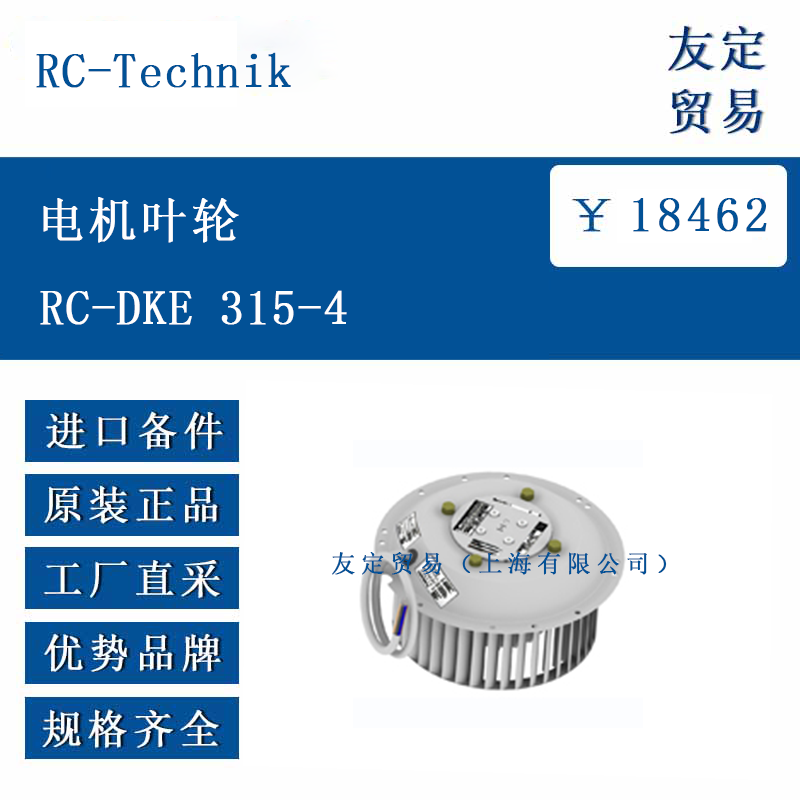

RC-Technik RC-DKE 315-4 電機葉輪是一款帶電機支撐法蘭的徑向結構電機葉輪產品。其可提供多種配置選擇，包括不同的 RAL 顏色涂層、帶電氣離合器、多種葉輪尺寸（Ø225、280、315、355mm）、2 極、4 極或 6 極設計，以及適配 230-400V、290-500V、400-690V（50/60Hz）等電壓范圍，且支持極數切換，也可作為帶特殊外殼的完整風機使用。
電機采用電壓可調的外轉子設計，內置熱觸點，適用于三相電的常規及特殊電壓場景；電機支撐法蘭為鍍鋅鋼板材質，表面經涂漆處理；葉輪為前傾彎曲設計，同樣采用鍍鋅鋼板并涂漆，整體結構適配水平或垂直的轉子軸安裝方式，氣流方向為轉子側吸入，轉向為左側（從轉子方向看）。
功能特點
該電機葉輪的外轉子電機繞組中內置熱觸點，這些溫度敏感的開關元件可監測電機繞組溫度，在過載、缺相、電機卡滯或輸送介質溫度過高時提供保護，保障設備安全運行。其配備的雙端封閉球軸承采用長效潤滑設計，無需額外維護，減少了使用過程中的保養需求。
產品支持水平或垂直的轉子軸安裝方式，適配不同的安裝場景；多種電壓范圍和極數配置使其能適應不同的電力環境；可切換極數的設計增加了使用的靈活性，而帶特殊外殼的完整風機形式則能直接滿足特定的通風需求。此外，葉輪和電機支撐法蘭的鍍鋅鋼板材質及涂漆處理，提升了產品的耐腐蝕性和外觀一致性。
選型指南
選型時，首先需根據實際需求確定葉輪尺寸，RC-DKE 315-4 提供 Ø225、280、315、355mm 等選項，不同尺寸對應不同的風量和壓力特性，需結合通風場景的流量需求選擇。
其次，考慮電力環境的電壓范圍，產品支持 230-400V、290-500V、400-690V（50/60Hz）等，需匹配使用場景的供電電壓。極數方面，2 極、4 極、6 極的不同配置影響轉速和輸出功率，需根據所需的通風效率選擇。
若有特殊需求，可選擇帶電氣離合器的版本，或指定 RAL 顏色以適配環境外觀；若需直接集成到系統中，可考慮帶特殊外殼的完整風機形式。同時，需確認安裝方向（水平或垂直）是否符合設備布局，確保安裝順利。
技術參數
RC-DKE 315-4 電機葉輪的極對數為 4，額定轉速在 50Hz 時為 1275min?¹，60Hz 時為 1440min?¹；最大吸收功率為 2.2KW，容積流量可參考特性曲線，靜態壓力升高同樣需參考特性曲線，50Hz 時最小壓力為 220Pa，60Hz 時為 460Pa。
電機防護等級為 IP54，絕緣等級為 F 級；重量為 20Kg；使用溫度范圍為 - 25℃至 + 60℃；連接電纜長度為 1m；預期使用壽命在 40℃環境溫度下為 30000 運行小時。
電壓與電流方面，230/400V（Y/D）配置下電流為 7.45/4.30A，290/500V（Y/D）為 5.95/3.44A，400/690V（Y/D）為 4.30/2.48A；產品符合 CE、UL 認證要求（取決于邊界條件）。
產品尺寸
該電機葉輪的尺寸參數中，葉輪直徑包含 Ø225、280、315、355mm 等規格。安裝相關尺寸方面，有 Ø383、176mm、133mm 等參數，連接電纜長度固定為 1m，滿足一般安裝場景的布線需求。
應用領域
RC-DKE 315-4 電機葉輪憑借其多樣的尺寸和電壓適配性，適用于多種工業通風場景。在工廠車間中，可用于車間內的空氣循環與換氣，幫助調節環境空氣質量；在機械設備中，能為機床、生產線設備等提供散熱通風，避免設備因溫度過高影響運行穩定性。

其帶防護功能的設計使其可用于需要可靠通風的場合，如電力設備機房、控制柜的散熱系統；而完整風機形式（帶特殊外殼）則可集成到空調通風系統、潔凈室通風設備中，滿足特定空間的空氣輸送需求。此外，在倉儲設施中，也可用于調節倉庫內的溫濕度，保障存儲物品的質量。
