產品介紹

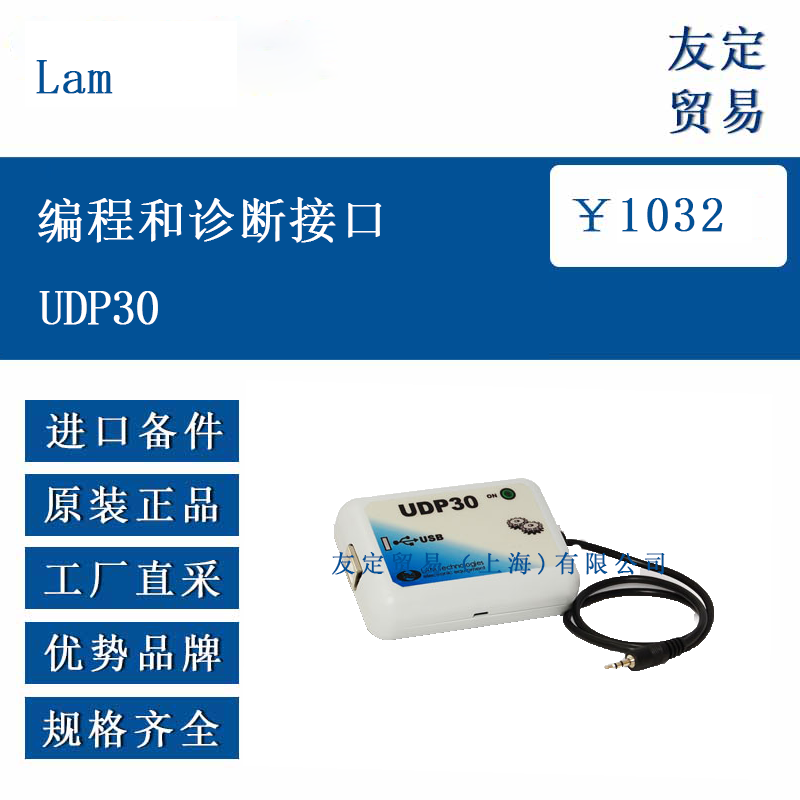

UDP30 是一款用于連接個人計算機與帶有 DUP 端口設備的接口，適用于 DS10xx、OS10xx 等系列的驅動器。其與個人計算機的連接通過 USB 端口實現，同時從該端口獲取所需的供電；與設備的連接則通過 DUP 端口完成。在多數情況下，UDP30 接口能夠為設備的數字部分供電，這使得即使在設備無外部供電的情況下，也能讀取和修改設備中存儲的數據。而當設備處于供電狀態時，由于 USB 端口與設備 DUP 端口之間存在 galvanic isolation，可避免地環路相關問題及其他不便。該接口需配合特定的軟件應用（如 UDP Commander）使用，以實現與設備的數據交換????1-63????1-64????1-66。
功能特點
UDP30 接口的功能特點較為鮮明。其通過 USB 端口與個人計算機連接，無需額外的外部電源，使用便捷。在很多情況下，能夠為所連接的設備供電，提升了設備在無外部供電時的可操作性。接口在個人計算機與設備之間提供 galvanic isolation，有助于減少連接過程中可能出現的干擾問題。數據交換過程具備快速和安全的特點，保障了信息傳輸的效率與穩定性。產品隨附 USB 連接電纜，為初始使用提供了便利。安裝過程有明確的引導步驟，降低了操作難度。同時，其設計緊湊，具有較小的體積，便于在不同場景下布置和使用。
選型指南
在選擇 UDP30 接口時，需考慮具體的應用場景與設備需求。首先，需確認目標設備是否帶有 DUP 端口，如 DS10xx、OS10xx 等系列驅動器均屬于適用范疇。其次，需關注設備的供電情況，若需要在設備無外部供電時進行數據讀取與修改操作，UDP30 接口是較為合適的選擇。對于連接器類型不同的設備，需檢查是否需要使用 LSP2040 適配器電纜，部分設備因接口差異，需通過該適配器完成與 UDP30 接口的連接。此外，還需確認所使用的操作系統是否在接口驅動程序的兼容范圍內，其兼容的操作系統包括 Windows 98、98SE、ME、2000、XP、XP SP2 等，以確保驅動程序能夠正常安裝和運行。
技術參數
UDP30 接口的技術參數涵蓋多個方面。在電力特性上，其電源來自 USB 端口，電壓范圍為 4.6 至 5.4Vdc；非待機狀態下的吸收電流范圍為 30 至 400mA。2.5mm jack 連接器的可用電壓最大為 5.2Vdc，可用電流典型值為 200mA。在兼容性方面，兼容的 USB 端口版本為 1.1 和 2.0；驅動程序兼容的操作系統包括 Windows 98、98SE、ME、2000、XP、XP SP2。在使用環境方面，適用的海拔高度不超過 2000m；溫度范圍為 0 至 50℃；濕度范圍為 5% 至 90%，且無冷凝。在存儲和運輸條件方面，海拔高度不超過 4000m；溫度范圍為 - 20 至 60℃；濕度范圍為 5% 至 95%，且無冷凝。
產品尺寸
UDP30 接口的機械規格明確，高度為 25mm；深度為 80mm；寬度為 56mm；重量為 60g。緊湊的尺寸設計使其能夠適應多種安裝空間，便于在不同的設備布局中靈活放置，不會過多占用額外空間，有利于設備整體的合理布置。
應用領域

UDP30 接口主要應用于需要實現個人計算機與帶有 DUP 端口設備之間數據交換的場景。具體而言，在 DS10xx、OS10xx 等系列驅動器的調試、數據讀取與修改過程中發揮作用。無論是設備處于運行狀態還是無外部供電的狀態，通過該接口都能實現對設備相關數據的操作，為設備的維護、參數調整等工作提供支持。需要注意的是，該接口不適用于用于維持生命的應用，也不適用于其故障可能導致人員、動物傷亡或物品損壞的場景。

?
