一、產品介紹

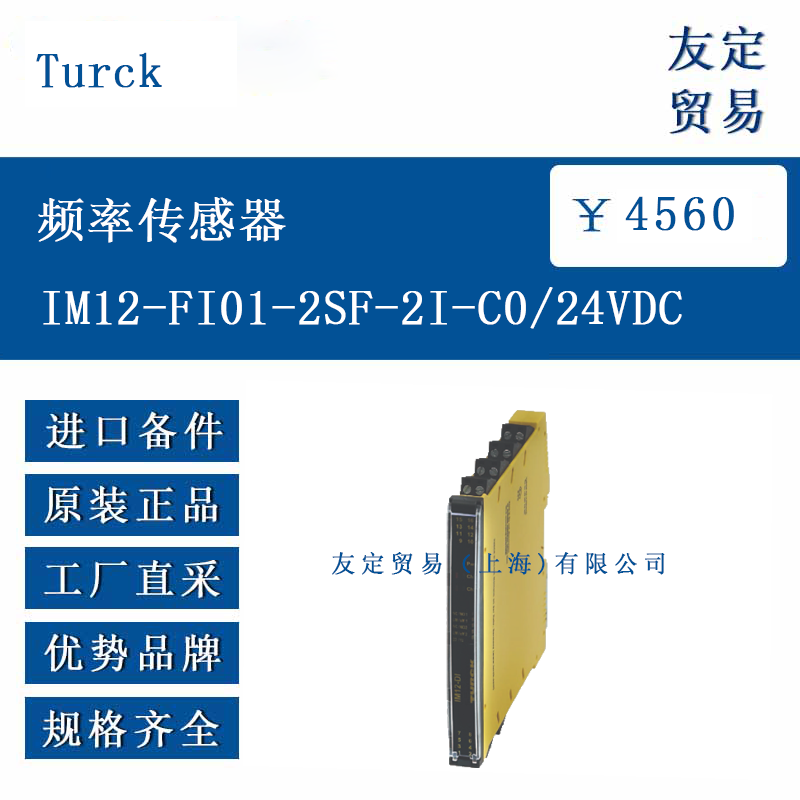

Turck IM12-FI01-2SF-2I-C0/24VDC 是一款用于頻率信號處理的雙通道裝置，可發出高達 20000 Hz 的電氣隔離頻率信號，并能監測輸入信號是否滑落，適合在區域 2 中工作。其設計符合 EN 60947-5-6（NAMUR）標準，每條通道配備本安輸入，可連接傳感器或無電勢觸點，輸出端則提供 0/4…20 mA 電流信號。
設備通過 PC 上的 FDT 和 IODD 進行參數設定，電流輸出可配置為有源或無源模式，輸入信號可按參數（E1、E2、E1-E2、E2-E1）轉換為標準電流信號。配備綠色電源 LED（Pwr）、紅色內部故障指示燈，以及每條輸入電路的黃 / 紅色狀態指示燈，可直觀顯示設備運行狀態。輸入回路故障時紅色 LED 閃爍（依據 NE44），內部故障時紅色 LED 常亮，且故障電流可調整為 <3.5mA 或> 21.5mA。裝置采用可拆卸螺釘式接線端子，便于安裝與維護。
二、功能特點
該傳感器的核心功能是實現頻率信號的隔離轉換與監測，雙通道設計允許同時處理兩路輸入信號，提高了信號處理效率。電氣隔離特性減少了外部干擾對信號傳輸?shù)挠绊懀ＷC輸出信號的穩定性。
具備輸入回路的斷路 / 短路監控功能，可及時發現線路異常并通過 LED 指示燈反饋，便于故障排查。支持通過 PC 進行參數設置，靈活調整電流輸出模式（0/4…20 mA）及信號處理方式，適應不同的監測場景。
符合 SIL 2 安全等級（依據 IEC 61508），可用于安全電路，滿足工業控制中的基礎安全需求。本安輸出回路設計使其適用于區域 2 等對安全有特定要求的環境。此外，可拆卸的螺釘式接線端子簡化了安裝與接線過程，提升了維護便利性。
三、選型指南
選型時，首先需確認應用場景的信號類型與范圍，該傳感器支持 0.0006…1,200,000 rpm 的監測范圍，若需處理更高頻率或轉速信號，需考慮其他型號。其次，檢查工作電壓是否匹配，其工作電壓為 24VDC，電壓范圍 10…30VDC，需確保供電穩定。
安全需求是重要考量因素，若應用涉及安全電路且需滿足 SIL 2 等級（依據 IEC 61508），該型號可作為備選；若需更高安全等級，則需選擇其他適配型號。安裝環境方面，其工作溫度為 - 25…+70°C，防護等級 IP20，適用于常規工業控制室或控制柜內場景，若環境濕度高或有粉塵侵入風險，需額外采取防護措施。
此外，需確認輸出需求是否匹配，其提供 2 路 0/4…20 mA 電流輸出，負載電阻≤0.8 kΩ，若需更多輸出通道或其他信號類型（如電壓輸出），需選擇對應型號。
四、技術參數
電源與功耗：工作電壓 24VDC（范圍 10…30VDC），功耗≤3W，典型功耗≤1.8W。
輸入特性：符合 NAMUR EN 60947-5-6 標準，短路電流 8.2mA，輸入電阻 1kΩ，電纜電阻≤50Ω；開閥值 1.75mA，關閥值 1.55mA，斷線閾值≤0.06mA，短路閾值≥6.4mA；3 線輸入空載電壓 12VDC，0 信號 0…3VDC，1 信號 5…30VDC。
輸出特性：2 路電流源 / 電流阱（15…28V），輸出電流 0/4…20mA，負載電阻≤0.8kΩ。
精度與漂移：參考溫度 23°C 時，電流輸出測量精度（含線性度、遲滯、重復性）±10µA，溫度漂移≤0.0025% 終值 / K。
安全與隔離：測試電壓 2.5kV RMS，E1、E2-A1A、A2A 峰值 375V（符合 EN 60079-11），A1A/A2A 電源電壓 300V RMS。
環境與機械：工作溫度 - 25…+70°C，儲藏溫度 - 40…+80°C；防護等級 IP20，阻燃等級 UL 94 V-0；尺寸 120 x 12.5 x 117mm，重量 170g，安裝于 DIN 導軌（NS35）。
五、產品尺寸
Turck IM12-FI01-2SF-2I-C0/24VDC 的尺寸為 120mm（長）x 12.5mm（寬）x 117mm（高），重量 170g。采用 DIN 導軌（NS35）安裝方式，外殼材質為聚碳酸酯 / ABS 塑料。電氣連接通過可拆卸螺釘式端子（2 針）實現，端子橫截面支持 0.2…2.5mm²（AWG:24…14），固定扭矩 0.5Nm。緊湊的尺寸設計使其可集成于控制柜內，節省安裝空間。
六、應用領域
該頻率傳感器適用于多種工業自動化場景。在機械制造中，可監測電機、傳送帶等旋轉設備的轉速，將頻率信號轉換為標準電流信號傳輸至控制系統，實現設備運行狀態監控。在過程控制領域，可連接流量、壓力等傳感器的脈沖信號，轉換為 0/4…20mA 電流信號，用于生產流程中的參數調節。

因其符合區域 2 安全要求且支持 SIL 2 等級，可用于化工、油氣等存在潛在風險的場景，對關鍵設備的運行頻率進行安全監測。此外，在自動化生產線中，可作為信號轉換中介，連接不同類型的傳感器與控制器，實現信號的統一處理與傳輸，保障生產線的穩定運行。
