產品介紹

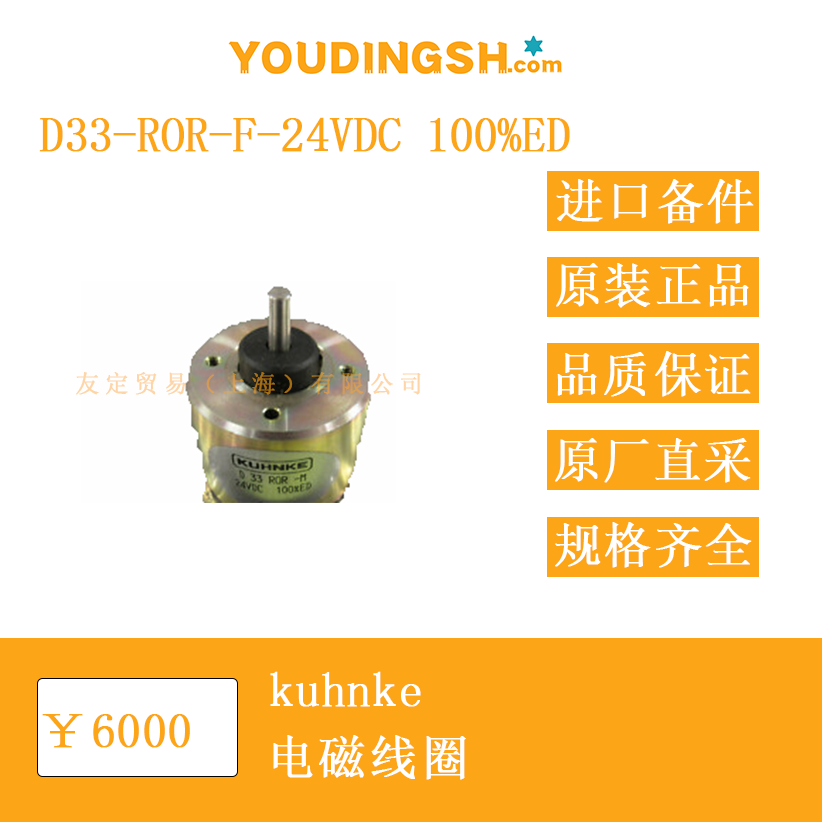

kuhnke D33-ROR-F-24VDC 100%ED 電磁線圈由歐洲 kuhnke 公司生產，適用于 D33 系列直動式電磁閥。該線圈在 24 V DC 供電下可持續通電運行，標定為 100% 工作制，表明在常溫環境及正確散熱條件下無需考慮降額。線圈外殼采用玻璃纖維增強尼龍，耐熱等級 F，整體注塑成型，既保證絕緣強度，又提供 IP65 級防塵防濺保護。端面配置 DIN 43650 標準 A 型插腳，可與配套插頭快速連接，亦可更換為電纜出線型。整個線圈結構緊湊，重量約 0.2 kg，可直接安裝在閥門銜鐵管上，無需額外支架，適合空間有限的工業場合。

功能特點
線圈繞組選用漆包銅線，線徑與匝數經計算匹配閥門磁路，使得吸合電壓低至額定電壓的 75%，在電網波動或電纜壓降較大的現場仍可可靠動作。外殼側面鑄有三條散熱肋片，增加對流面積，降低線圈溫升；實測在 24 V DC、20 °C 環境中連續運行兩小時，表面溫升不超過 65 K。插頭與線圈之間配置丁腈橡膠密封墊圈，防止油霧、水汽侵入端子腔。線圈頂部帶手動操作桿，可在斷電狀態下推動銜鐵，實現閥門的手動切換，便于調試與維護。繞組與外殼之間填充環氧樹脂，固化后形成一體，既防潮抗震，又避免繞組位移導致絕緣破損。線圈顏色為黑色，插頭可 360° 旋轉，方便現場布線。

選型指南
在選用 D33-ROR-F-24VDC 100%ED 線圈前，應核對系統直流電源電壓，確保在 22–26 V 范圍內；若現場僅有交流電源，可外接整流器或改選 AC 線圈型號。線圈適配 D33 系列閥體，閥體通徑 3 mm，接口螺紋 G1/8，若需更大流量或更高壓力，需考慮 D43 或 D53 系列。環境溫度若長期高于 55 °C，應加裝散熱片或改用金屬外殼線圈；若低于 -10 °C，需確認油液粘度不會導致閥門卡滯。安裝時只需將線圈套入銜鐵管，擰緊塑料螺母即可；塑料螺母扭矩 1.5–2 N·m，過緊可能導致外殼開裂。插頭接線端子可接受 0.5–1.5 mm² 單股或細股線，壓線后應確保無銅絲外露，避免短路。

技術參數
額定電壓：24 V DC
允許電壓波動：±10 %
額定功率：8 W
工作制：100% ED
絕緣等級：F 級
防護等級：IP65
吸合電壓：≤18 V DC
釋放電壓：≥3 V DC
線圈電阻：72 Ω ±5 %
環境溫度：-10 °C 至 +55 °C
儲存溫度：-30 °C 至 +70 °C
相對濕度：≤90 % RH 無凝露
最大表面溫升：65 K
連接方式：DIN 43650 A 型插頭
重量：約 0.2 kg
認證：CE

產品尺寸
線圈外徑 33 mm，高度 45 mm，中心孔徑 11 mm，與 D33 系列閥體銜鐵管配合。插頭寬度 30 mm，高度 20 mm，插入后整體高度增至 65 mm。散熱肋片厚度 2 mm，肋片間距 3 mm，位于外殼側面一周。手動操作桿直徑 5 mm，突出外殼 8 mm，可下壓 3 mm 行程。端子排列為三針：1 號正極，2 號負極，3 號接地，針距 8 mm。線圈底部帶定位凸臺，外徑 18 mm，厚度 3 mm，用于與閥體端面定位。螺母為黑色 PBT 材料，M18 × 1 螺紋，擰緊后其上端面與線圈外殼齊平。整體顏色為黑色，插頭為灰色，便于區分正負極。

應用領域

D33-ROR-F-24VDC 100%ED 線圈廣泛應用于包裝機械、醫療設備、紡織機械、食品灌裝機及實驗室氣動系統。在包裝熱封裝置中，線圈驅動微型電磁閥切換真空與吹氣，實現包裝袋的吸附與釋放；在醫療分析儀，閥門控制試劑流路，線圈的低噪音與低發熱特性避免影響精密光學部件。紡織機械的噴氣織機利用該線圈控制噴嘴脈沖，實現緯紗引入；食品灌裝生產線則通過線圈驅動閥門完成 CIP 清洗液的通斷。由于 100% 工作制，線圈適合連續運行場合，如實驗室恒流泵的旁通閥。其緊湊尺寸亦適用于桌面型 3D 打印機氣動組件，或小型氣動機械臂的末端執行器。憑借 IP65 防護等級，該線圈在半開放車間或輕度噴淋環境中仍能長期可靠工作。

?
