產品介紹

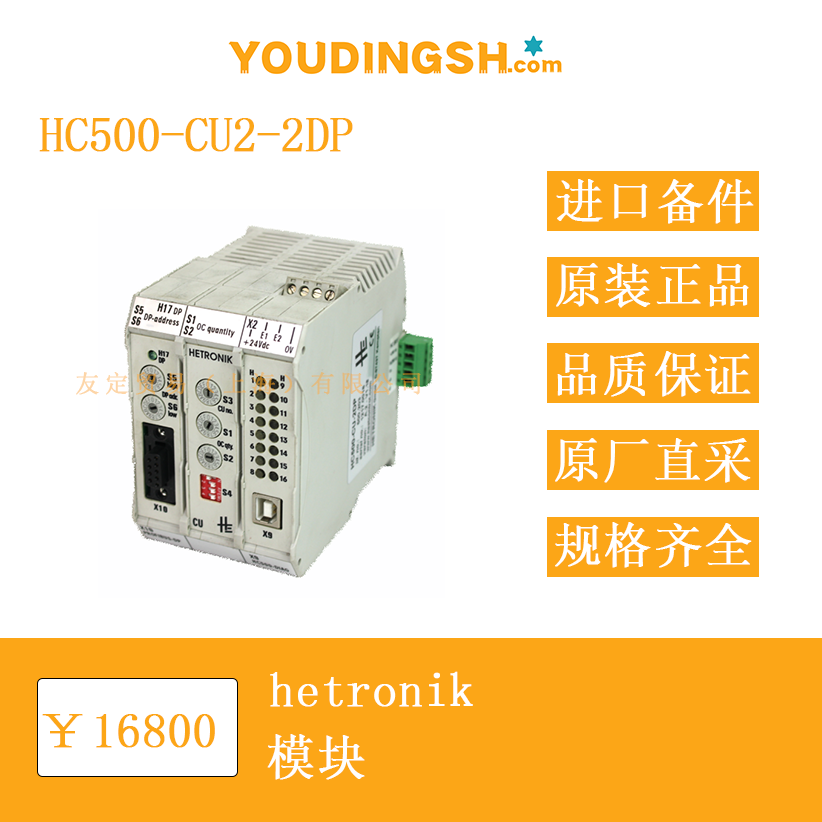

HC500-CU2-2DP 是由德國 HETRONIK GmbH 推出的加熱控制單元（CPU Unit）模塊，屬于 HC500 系列分布式溫度控制系統的一部分。該模塊具備雙 PROFIBUS-DP 接口與內部診斷總線，可與多達 64 路輸出卡、電壓單元、溫度單元等設備聯機運行，用于電阻加熱元件的閉環控制。模塊外殼采用 DIN 導軌安裝結構，內置 24 V 直流邏輯電源輸入，通過 LED 陣列與 Windows 軟件 HC-DIAG2 實現本地及遠程診斷。

功能特點
模塊內部集成微處理器，可執行 PID 運算、軟啟動、功率補償與過溫保護策略。前面板布置 16 顆 LED，分別指示電源、輸出卡狀態、電壓單元、溫度單元、通信及故障信息，便于現場快速定位。通過 PROFIBUS-DP 主站或 HC-NET 內部總線，用戶可在線讀取每一路加熱回路的電流、溫度、占空比及故障代碼。支持自動與手動兩種操作模式，手動模式下可通過前面板按鈕直接開啟或關閉選定回路。模塊支持熱插拔，更換輸出卡時無需斷電。

選型指南
選型時首先確認系統規模：CU2-2DP 最多管理 64 路輸出卡，若路數較少可考慮 CU1-1DP。確認通訊接口：本型號提供兩個 PROFIBUS-DP 接口，如需以太網或 CANopen，請查閱同系列其他型號。確認電源與輸出類型：輸出卡分為繼電器、固態繼電器及可控硅三種，電流規格 10 A、16 A、25 A，根據加熱器功率與電壓選擇。確認傳感器：溫度單元支持 K、J、T、Pt100 及 NTC，若需熱電偶冷端補償，應選用 TU-V2 版本。確認安裝環境：模塊工作溫度 0–60 °C，若機柜內部超過該范圍，應加裝風扇或散熱片。

技術參數
輸入電源：24 VDC ± 20 %，典型功耗 8 W
輸出卡容量：每卡 1–3 路，單路 10 A / 16 A / 25 A，電壓 230 VAC 或 400 VAC
溫度輸入：8 路熱電偶或 8 路 Pt100，分辨率 0.1 °C，精度 ± 0.5 % FS
控制算法：PID 自整定，周期 0.5–10 s 可調
通訊接口：2 × PROFIBUS-DP，9.6 k – 12 M bps，9 針 D-sub
內部總線：HC-BUS，24 V 供電，最多 64 節點
診斷接口：RS232/RS485（舊版）或 USB（新版）
保護功能：過溫、過流、斷線、短路、相序錯誤報警
工作溫度：0–60 °C
儲存溫度：–20–70 °C
相對濕度：≤ 85 % 無凝露
外殼：DIN 導軌，阻燃 ABS，IP20
尺寸：約 90 × 72 × 58 mm
重量：約 200 g

產品尺寸
模塊高度 90 mm，寬度 72 mm（4 DIN 模數），深度 58 mm（含端子）。前端 16 顆 LED 水平排列，下方為 9 針 PROFIBUS-DP 插座。底部提供 5.08 mm 間距可插拔端子，用于 24 V 電源、HC-BUS、溫度傳感器及故障輸出。背部卡扣適配 35 mm DIN 導軌，兩側預留 5 mm 通風間隙。安裝時無需額外工具，卡扣按下即可鎖緊，拆卸時輕拉卡扣即可滑出。

應用領域

HC500-CU2-2DP 廣泛應用于擠出機、注塑機、熱成型機、干燥爐、硫化罐、焊接預熱臺及實驗室加熱平臺。在塑料擠出生產線，模塊通過 PROFIBUS-DP 與 PLC 通訊，實時調節各區加熱圈功率，確保熔體溫度均勻；在復合材料熱壓罐，模塊配合多點熱電偶監控模具溫度，防止局部過熱；在電池干燥隧道，32 路輸出卡獨立控制紅外燈管，實現分區節能運行。模塊亦可用于食品烘焙、橡膠硫化、玻璃退火等工藝，通過軟啟動與功率補償降低電網沖擊，延長加熱元件壽命。

?
