產品介紹

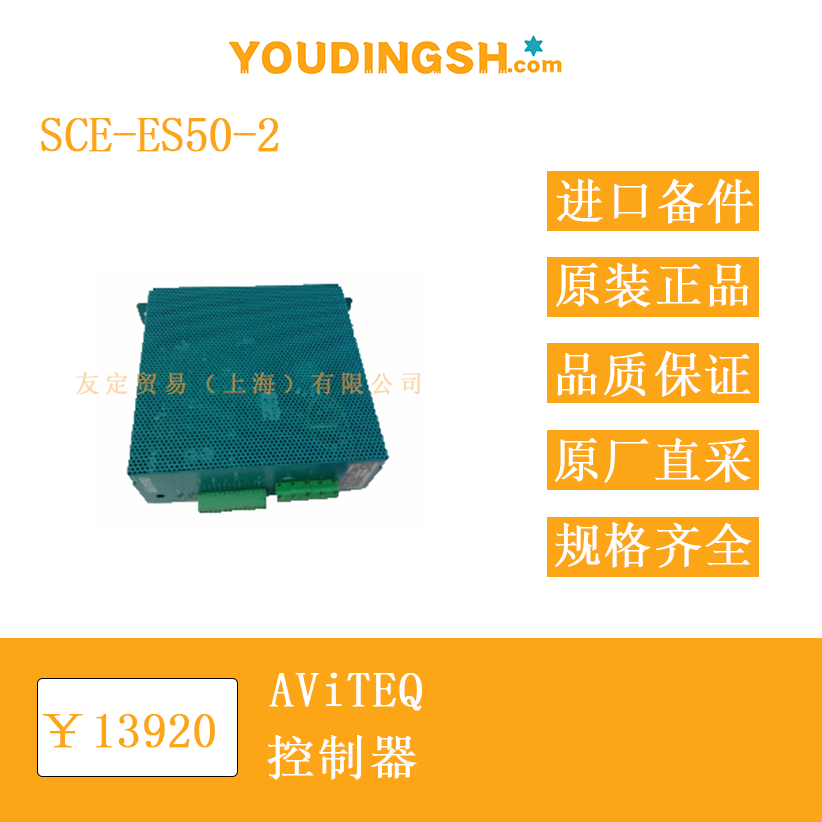

AViTEQ SCE-ES50-2 控制器由德國 AViTEQ Vibrationstechnik GmbH 生產，外殼為面板安裝式（IP20），用于調節電磁振動器的輸出幅值。該單元通過相位控制原理工作，以 50 Hz 電網為基準，輸出頻率固定為 50 Hz。控制器內部包含電壓調節電路、狀態繼電器、外部使能端口以及用于手動調節幅值的旋鈕電位器。產品出廠時已完成頻率匹配，用戶僅需完成電源、振動器與外部控制信號的接線即可投入使用。

功能特點
控制器支持兩種幅值設定方式：機殼側方的 1 kΩ 線性電位器旋鈕，或外部 0–10 V DC、4–20 mA、0–20 mA 信號。電位器旋鈕帶有 0–10 刻度，便于現場直觀調節；外部端口可直接與 PLC、DCS 等系統連接，實現遠程或程序控制。狀態繼電器提供無源觸點，可反饋“電網有電且已啟動”狀態，便于上位系統監測。啟動與停止既可通過內部短接橋，也可由無源觸點、光耦或 24 V DC 信號完成。內部電路已按工業電磁兼容規范設計，外殼為金屬底板加阻燃塑料框，可抑制射頻干擾并具備一定的防塵能力。

選型指南
在選型階段，應先確認電網頻率、電網電壓以及振動器的額定電壓。SCE-ES50-2 適用于 50 Hz 電網，若現場為 60 Hz，應改選對應 60 Hz 型號。振動器的額定電壓須與控制器輸出電壓區間一致；若振動器來自其他制造商，需核實其連接參數，否則可能導致振動器損壞或輸出不足。控制器額定電流 15 A，若振動器峰值電流超過此值，應選更大規格的 DN 或 EN 系列。安裝位置若為開關柜內部，面板安裝式（IP20）即可滿足要求；若放置于現場立柱或室外箱，需改選柜式（IP55）版本。對于需要 PLC 聯動的場合，需確認 PLC 輸出信號類型，并準備屏蔽電纜以降低干擾。

技術參數
電網頻率：50 Hz
輸出振動頻率：50 Hz
電網電壓范圍：380–420 V AC（±10 %）
額定輸出電流：15 A
最大內部功耗：約 45 W
外部控制輸入：0–10 V DC（輸入阻抗約 200 kΩ）、4–20 mA 或 0–20 mA（負載電阻 250 Ω）
狀態繼電器：最大 30 V DC 0.3 A 或 125 V AC 0.3 A
啟動/停止接口：無源觸點、光耦、+24 V DC 信號
外殼防護等級：面板安裝式 IP20
允許環境溫度：運行 –5 °C 至 +50 °C，儲存 –25 °C 至 +65 °C
允許相對濕度：≤80 %，無凝露
安裝海拔：≤1000 m；超出需咨詢制造商
重量：約 2.2 kg

產品尺寸
面板安裝單元的外形為矩形，高 200 mm、寬 120 mm、深 110 mm。前面板提供電位器安裝孔，孔徑 10 mm，中心距 40 mm。安裝時需在開關柜背板或安裝板上開 4 個 Ø4.5 mm 固定孔，孔位尺寸詳見隨機附帶的鉆孔圖。控制器背部留有 20 mm 高的散熱鰭片，要求上下方各保留約 50 mm 通風空間。電位器旋鈕、刻度盤及指針作為附件單獨包裝，用戶可根據操作位置將其安裝在柜門或面板外側。

應用領域

該控制器與電磁振動器配合，用于振動給料、振動輸送、振動篩分等場合。常見于礦石、化工、食品、回收等行業的定量給料或散料輸送環節。在包裝線上，可通過外部 4–20 mA 信號實現按批次調整振幅，以適應不同物料的流動特性；在礦山粗碎前段，可利用狀態繼電器將“運行/停止”信息接入中控室，實現遠程連鎖。由于其輸出頻率與 50 Hz 電網同步，亦適用于需要穩定振動頻率的實驗或計量場景。

?
