產品介紹

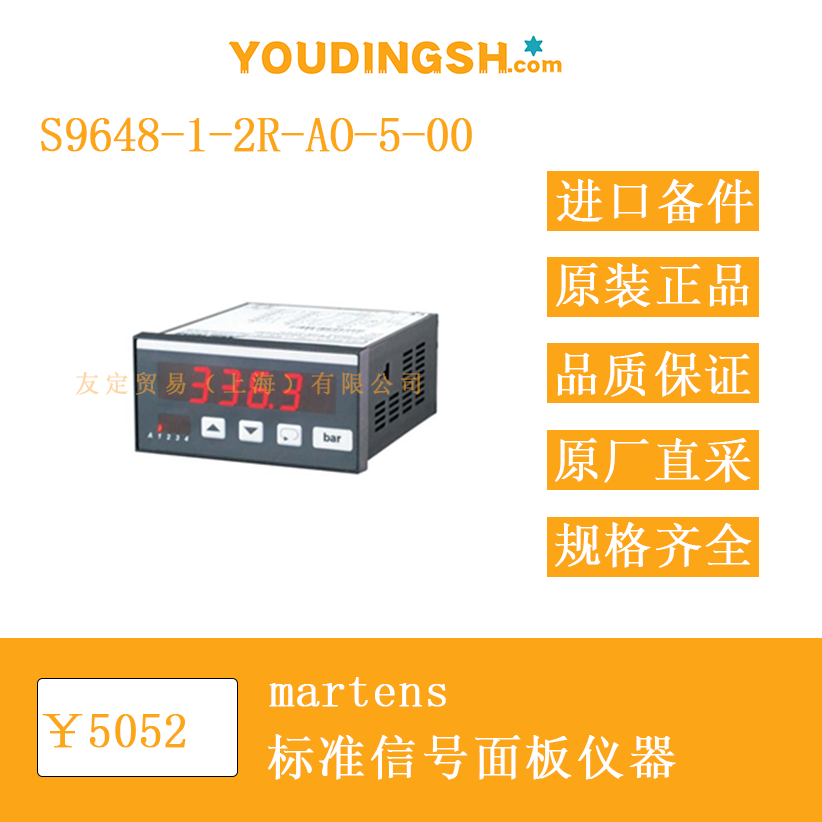

S9648-1-2R-AO-5-00 由位于德國 Barsbüttel 的 Martens Elektronik GmbH 制造，是一款 DIN 軌道安裝的標準信號面板儀表，可直接處理工業現場常見的 0/4–20 mA 與 0–10 V 直流信號，并在 14.2 mm 紅色 LED 顯示屏上給出 ±9999 計數范圍內的數值。型號后綴中的 “1” 表示配備第一組輸入端子，“2R” 表示增加兩組繼電器報警輸出，“AO” 表示內置隔離模擬量輸出，“5” 表示供電電源選 230 V AC，“00” 表示無附加選項。整機出廠時已校準，用戶通過前面板薄膜按鍵即可完成量程、小數點、報警點及濾波參數的設定，無需打開外殼。

功能特點
儀表正面采用 96 mm × 48 mm 標準面板開孔，安裝深度 100 mm，可直接嵌入控制柜門或盤面。內部電路將輸入信號經 16 bit ADC 轉換后，以 0.1 % 基本精度顯示數值，溫度系數 0.004 %/K，長期漂移低于 0.02 %/年。內置 24 V DC、50 mA 變送器電源，可直接為兩線制或三線制變送器供電，省去額外電源模塊。兩組 SPDT 繼電器輸出可在最小值、最大值、窗口或差值模式下工作，設定點、滯回、開/關延時均可獨立編程，延時范圍 1 s 至 9 h 59 min 59 s。模擬量輸出端提供 0/4–20 mA 或 0/2–10 V 信號，負載 ≤500 Ω 時自動切換為電流模式，負載 >500 Ω 時自動切換為電壓模式，輸出范圍與顯示范圍同步可調。數字濾波功能對最近 16 次測量值取平均，有效抑制高頻噪聲。所有設定參數存儲于 EEPROM，斷電后 10 年不丟失。前面板防護等級 IP65，端子區域 IP20，手指可觸及部分符合德國 BGV A3 安全規范。

選型指南
用戶選型時首先確認信號類型：若現場僅有 4–20 mA 回路，選擇基本版本即可；若需同時測量兩路信號并計算差值或平均值，應選擇帶第二輸入端子的型號，但需注意第二輸入與第一輸入無隔離。其次確認電源：型號位 “5” 對應 230 V AC 50/60 Hz，另有 “4” 對應 24 V DC、“3” 對應 115 V AC 可選。再次確認輸出：若需將測量值遠傳至 PLC 或記錄儀，必須選擇帶 “AO” 的模擬量輸出；若僅需本地報警，可選僅繼電器版本以降低成本。若現場光照強烈，可增購 “07” 選項，使 LED 亮度通過按鍵 9 級可調；若需要捕獲峰值，可增購 “01” 選項，實現最大值/最小值保持。安裝時僅需在面板上開 92 mm × 45 mm 方孔，深度 100 mm，背面預留 10 mm 空間即可布線。

技術參數
供電：230 V AC ±10 %，50/60 Hz，功耗 ≤3.5 VA；帶模擬量輸出時 ≤5 VA
輸入：0/4–20 mA，Ri = 10 Ω；0–10 V，Ri ≥ 100 kΩ；電位器 0–1 kΩ / 100 kΩ
精度：<0.1 % ±2 位
溫度系數：0.004 %/K
顯示：紅色 LED，14.2 mm 字高，范圍 ±9999（可擴至 ±99990）
繼電器輸出：SPDT，<250 V AC，<2 A，<250 VA；<300 V DC，<2 A，<50 W
晶體管輸出：max 35 V AC/DC，100 mA，短路保護
模擬量輸出：0/4–20 mA 負載 ≤500 Ω；0/2–10 V 負載 ≥2 kΩ；14 bit DAC
變送器供電：24 V DC ±10 %，max 50 mA（若繼電器滿載則降至 25 mA）
隔離：輸入/輸出/電源之間 4 kV DC 1 min，符合 IEC 6110 污染等級 2，過壓類別 III
工作溫度：-10 °C 至 +55 °C
存儲溫度：-20 °C 至 +70 °C
濕度：≤90 % RH 無凝結
EMC：EN 55022、EN 60555、IEC 61000-4-3/4/5/11/13
防護等級：前面 IP65，端子 IP20，手指安全 BGV A3
尺寸：面板 96 mm × 48 mm，安裝深度 100 mm，開孔 92 mm × 45 mm
重量：約 390 g
端子：螺絲壓接，適用 1.5 mm² 柔性線，AWG 14

產品尺寸
儀表外殼為 DIN 43700 標準 96 mm × 48 mm 面板尺寸，厚度 100 mm，前框厚度 5 mm。面板正面為紅色 LED 顯示屏，右側薄膜按鍵區包含上、下、確認、菜單四鍵。頂部與底部各有一排可插拔端子，端子間距 7.5 mm，端子排可整體拔出，便于離線接線。背面四角設有 M3 螺紋孔，孔距 90 mm × 44 mm，若需導軌安裝，可選購配套的 DIN 卡扣。整機體積緊湊，安裝在控制柜門后僅需額外 10 mm 空間即可布線。

應用領域

S9648-1-2R-AO-5-00 廣泛用于過程自動化、樓宇控制、機械制造與環境監測領域。典型場景包括：水處理廠的壓力變送器信號就地顯示與遠程 4-20 mA 重傳，食品廠的溫度變送器報警連鎖，制藥車間潔凈室差壓監控，包裝機械的卷材張力閉環控制，以及暖通空調系統的風量調節。其 230 V AC 供電版本可直接接入市電，無需額外電源；兩組繼電器可用于泵啟停或電磁閥連鎖；隔離模擬量輸出可將信號送至 DCS 或 SCADA，實現集中監控。

?
