產品介紹

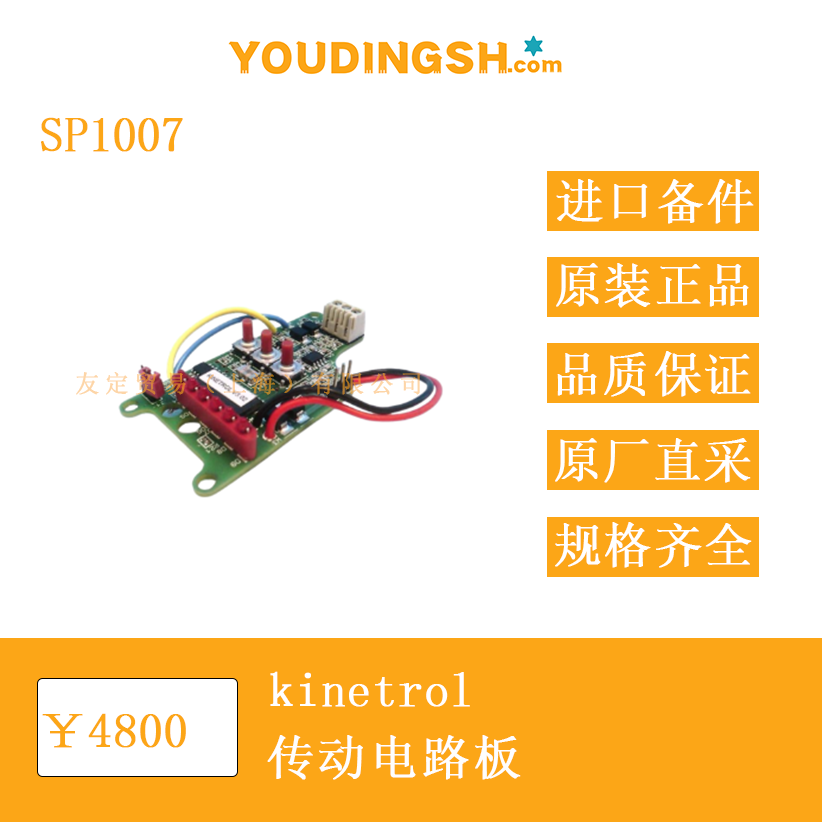

SP1007 由英國 Kinetrol 公司設計并制造，是一塊安裝在旋轉執行器內部的緊湊型傳動控制電路板，用于把 24 Vdc 開關信號或比例信號轉換成驅動執行器氣動閥組的電磁閥動作。整板采用環氧涂覆工藝，能夠適應閥門附近常見的潮濕、粉塵及油污環境。配套插座與端子均符合工業級插拔壽命要求，現場更換時無需重新布線。標準版本供貨時已預裝工廠程序，通電后即可識別執行器行程，用戶也可通過外置手操器或上位機在現場進行行程與信號標定。

功能特點
電路板核心為低功耗 MCU 與兩組功率 MOSFET，可直接驅動 24 Vdc 單線圈或雙線圈電磁閥，輸出電流可達 1 A，連續運行時溫升低于 20 K。板上內置 12 bit ADC，用于采集位置反饋電位器或霍爾元件信號，位置分辨率 0.1 % 全程。信號輸入端兼容干接點、Namur、三線 PNP、二線 4-20 mA 或 0-10 V，用戶通過撥碼開關即可切換，無需更換硬件。失電保持功能利用 470 µF 電解電容與低功耗 MCU，在 24 Vdc 電源中斷 200 ms 內仍可記錄當前位置，電源恢復后自動回到掉電前狀態。板載雙色 LED 指示運行、故障、校準三種狀態，方便巡檢。所有接口具備反接、短路及浪涌保護，符合 EN 61000-6-2 抗擾度要求。

選型指南
選型時需首先確認執行器扭矩范圍與電源規格：SP1007 適用于 Kinetrol 系列 07 至 30 規格執行器，對應輸出轉角 90°、120° 或 180°。若現場僅有 24 Vdc 開關量，則選用標準開-關型；若上位機輸出 4-20 mA，則選擇比例調節型，比例型同樣支持失電安全位設定。若環境溫度長期高于 70 °C，應訂購擴展溫度版本，板上元件改選汽車級規格。對于振動強烈的管線，可選加固型插針及額外硅膠緩沖墊。電纜出線方向有頂部、側面兩種，訂貨時需注明。安裝底板已預留 M3 安裝孔，可直接替換舊板，無需重新加工支架。

技術參數
供電電壓：24 Vdc ±20 %，紋波 < 5 %
功耗：待機 0.3 W，驅動 3 W
輸出驅動：單線圈或雙線圈電磁閥，最大 1 A
輸入信號：干接點、Namur、三線 PNP、4-20 mA、0-10 V
位置反饋：電位器 1 kΩ 或霍爾 0-10 V
位置精度：±0.5 % 全程
重復精度：±0.2 %
響應時間：≤ 200 ms（信號到閥動作）
失電保持：掉電 200 ms 內位置記憶
工作溫度：-20 °C 至 +70 °C（擴展型 -40 °C 至 +85 °C）
存儲溫度：-40 °C 至 +85 °C
濕度：5 % 至 95 % 無凝結
防護等級：IP66 當安裝在執行器內部
接口：M12 8 針連接器，電纜外徑 6–8 mm
EMC：EN 61000-6-2、EN 61000-6-4
外形尺寸：100 mm × 70 mm × 25 mm
重量：約 95 g

產品尺寸
電路板呈長方形，長 100 mm、寬 70 mm、高 25 mm，四角留有 φ 3.2 mm 安裝孔，孔距 90 mm × 60 mm。M12 連接器位于短邊中心，可旋轉鎖定，插拔次數大于 100 次。LED 窗口位于連接器對側，便于在閥門側面觀察。板上所有元件高度不超過 20 mm，確保安裝在執行器端蓋后仍有 5 mm 以上間隙。電纜出線后通過 PG7 接頭固定，彎曲半徑 ≥ 20 mm。若執行器端蓋空間受限，可選短體連接器，整體高度降至 18 mm。安裝時僅需一把 2.5 mm 內六角扳手即可完成固定與接線，維護時間小于 5 min。

應用領域

SP1007 主要配套 Kinetrol 彈簧復位或雙作用氣動執行器，用于化工、制藥、食品飲料、水處理、暖通空調、能源等行業的球閥、蝶閥、旋塞閥、風門等旋轉裝置。典型場景包括：反應釜進料閥的遠程兩位控制，發酵罐尾氣調節閥的比例控制，樓宇空調新風風門的樓宇自控系統接口，純水制備系統中 RO 膜沖洗閥的定時控制。其 24 Vdc 供電與多信號兼容性，可直接接入 PLC、DCS、BMS 或現場總線 I/O，無需額外轉換模塊。對于防爆區域，可配合 Ex d 隔爆型執行器使用，電路板位于增安腔內，符合 Zone 2 安裝要求。

?
