產品介紹

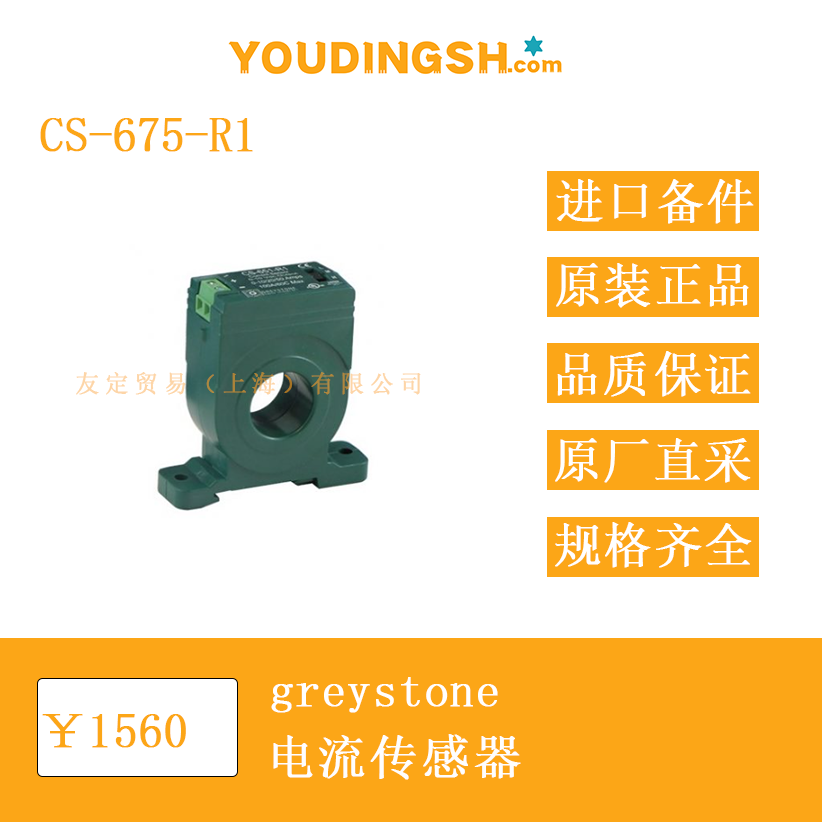

CS-675-R1 隸屬于 Greystone Energy Systems 推出的 CS-675 系列交流電流傳感器。該型號以開口式穿芯結構為主體，外殼由 ABS/PC 混合塑料制成，阻燃等級 UL94-V0，可在配電柜或設備內部直接安裝。傳感器通過 20.3 mm 中心孔徑穿入單根導線即可檢測線路電流，無需斷開被測回路。內部集成真有效值測量電路，可將 50/60 Hz 以及 20 Hz 至 400 Hz 范圍內的交流電流轉換為工業常用的 4-20 mA 電流環信號，便于與樓宇自動化、PLC 或 DDC 系統連接。整機采用 15-30 Vdc 兩線制回路供電，現場布線簡單，無需額外電源模塊。

功能特點
CS-675-R1 在內部使用 RMS-to-DC 轉換器，可對含有諧波、相位控制或變頻驅動的復雜波形進行真有效值計算，避免平均整流方式帶來的誤差。量程側邊的撥碼開關允許用戶在 0-10 A、0-20 A 與 0-50 A 三檔之間切換，使同一硬件能夠覆蓋多種負載規格。面板上設有零點與量程微調電位器，可在 ±2 % 滿量程范圍內進行細調，方便現場校準。輸出信號為 4-20 mA 回路電流，與大多數模擬量采集卡兼容；當電源為 24 Vdc 時，負載電阻可高達 600 Ω 以上，滿足長距離傳輸需求。傳感器內部采用 600 Vac 絕緣導線設計，可在 600 Vac 及以下系統安全運行。響應時間典型值 500 ms，可平滑反映負載波動，適用于泵、風機、壓縮機等慣性較大的設備監控。

選型指南
選型時首先確認被測電流范圍：CS-675-R1 提供 0-10 A、0-20 A、0-50 A 三檔，若線路長期電流接近或超過 50 A，應選擇 CS-675-R2 或 CS-675-200 型號。其次確認系統電源：傳感器采用 15-30 Vdc 回路供電，需保證電流環電源在此區間且紋波小于 5 %。再次確認輸出接口：4-20 mA 輸出可直接接入 PLC、DDC、記錄儀或樓宇控制器的模擬量輸入；若控制器僅接受 0-10 V 信號，需在外部并接 250 Ω 精密電阻轉換。安裝空間方面，傳感器本體寬度 67 mm、高度 68.6 mm、厚度 24.1 mm，需確保配電柜內保留足夠穿線及散熱空間。電纜入口支持 14-22 AWG 導線，建議使用屏蔽雙絞線以降低電磁干擾。若現場環境溫度可能低于 -15 °C 或高于 60 °C，應考慮機柜加熱或通風措施。

技術參數
測量范圍：0-10 A / 0-20 A / 0-50 A，通過側面開關選擇
連續過載：3 倍量程
精度：±2 % 滿量程（5-100 % 量程區間）
輸出信號：4-20 mA，兩線制
回路電源：15-30 Vdc，極性保護
最大負載：>600 Ω @ 24 Vdc
頻率范圍：20 Hz – 400 Hz
響應時間：0-90 % 階躍 500 ms（典型）
絕緣等級：600 Vac，導體間
工作溫度：-15 °C 至 60 °C
工作濕度：5 %RH – 90 %RH，無冷凝
端子規格：插拔式螺絲端子，適用 14-22 AWG
外殼材料：ABS/PC，UL94-V0
外形尺寸：67 mm（寬）× 68.6 mm（高）× 24.1 mm（深）
中心孔徑：20.3 mm
安裝方式：殼體頂部與底部各有一體成型安裝耳，可螺絲固定或 DIN 導軌彈簧卡裝
機構認證：cULus 列名，符合 RoHS、CE

產品尺寸
CS-675-R1 呈扁平長方體，寬 67 mm、高 68.6 mm、深 24.1 mm，中心孔直徑 20.3 mm，可穿過單根帶絕緣導線或母排。殼體四角設有 3.2 mm × 5.5 mm 橢圓安裝孔，孔中心距橫向 55.9 mm、縱向 55.9 mm，可用 M3 或 M4 螺釘直接固定在金屬底板或絕緣板上。殼體正面左側為 LED 指示燈，右側為量程選擇開關與調零、調幅電位器；頂部為插拔式端子排，端子排中心線距離殼體邊緣 10 mm，方便螺絲刀操作。整體重量不足 150 g，安裝后不會給機柜增加明顯負重。若采用 DIN 導軌彈簧卡裝，可直接扣合在 35 mm 導軌上，無需額外支架。

應用領域

CS-675-R1 多用于監測單相或三相交流回路中的負載電流，典型應用包括：樓宇自動化系統中的泵、風機、冷卻塔電機狀態監測；工業 PLC 或 DDC 系統對輸送帶、壓縮機、機床主軸的能耗記錄；能源管理系統對照明回路、插座回路的實時計量；實驗室或測試臺對變頻驅動、可控硅調功設備電流波形的采集；遠程監控平臺通過 4-20 mA 信號實現電流越限報警。由于傳感器具備真有效值測量能力，也適用于非正弦電流場合，如變頻器輸出側、軟啟動器后端或相位角調光回路。安裝時只需將單根相線穿過中心孔即可，無需斷電，便于改造現有系統。

?
