產品介紹

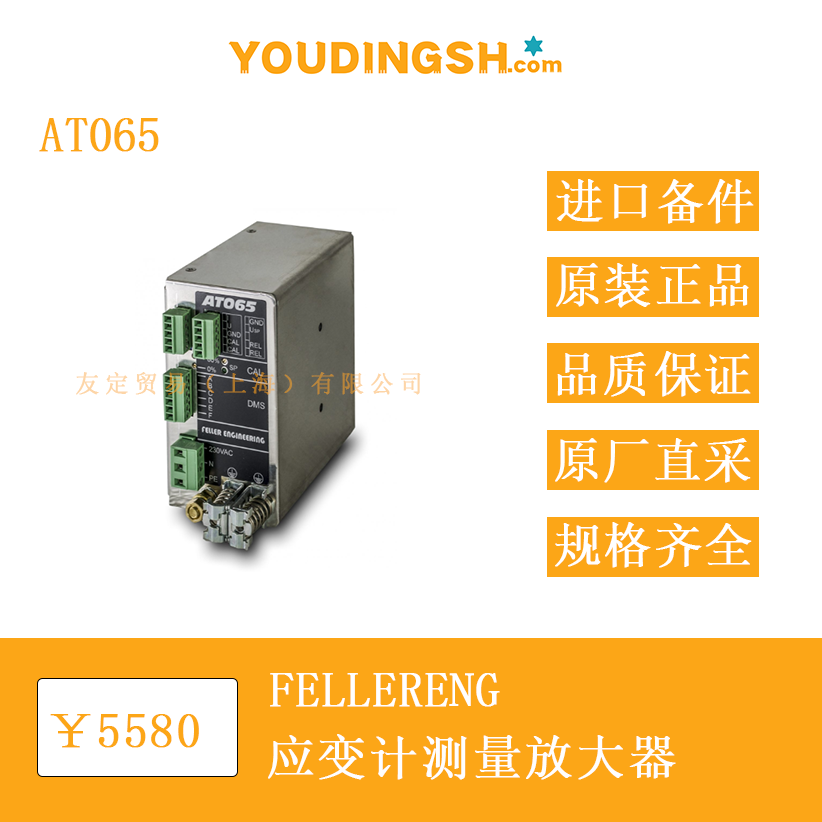

AT065 由位于德國 Rödermark 的 FELLER ENGINEERING GmbH 出品，是一款專為橋式應變傳感器設計的桌面型測量放大器。整機被封裝在鋁質殼體內，兼顧電磁屏蔽與機械防護。其內部集成穩壓電橋激勵源、差動放大器、模擬量輸出驅動以及繼電器報警鏈路，可直接將 350 Ω 應變片的微弱毫伏信號轉換為 0…10 V、0…20 mA 或 4…20 mA 標準信號，并提供一組無源繼電器觸點用于上下限報警。殼體正面設有四只電位器與一只 LED，分別對應零點、增益、報警設定以及報警狀態指示，用戶無需打開外殼即可完成常用調整。

功能特點
放大器為單通道設計，傳感器接口與信號接口全部通過可插拔端子排引出。電橋激勵源固定為 10 V 直流，可直接驅動 350 Ω 全橋。信號通道采用差動輸入，對電纜阻抗與共模干擾具有一定抑制能力。模擬量輸出可在 0…10 V 電壓或 0/4…20 mA 電流間切換，內部通過跳線或短接片完成配置，無需更換硬件。報警鏈路包含比較器、電位器設定及繼電器驅動，繼電器常開觸點額定切換 24 Vdc，可直接串入安全鏈或指示燈回路。LED 在繼電器吸合時點亮，直觀顯示報警狀態。校準端子允許外接模擬電阻網絡，可在不施加物理載荷的情況下完成 80 % 量程的快速校驗。整機預熱時間約 10 min，溫漂與長期漂移已在出廠前通過硬件補償，現場僅需一次零點和一次量程調整即可投入使用。

選型指南
用戶選型時需先確認傳感器橋阻為 350 Ω，并確保滿量程輸出不超過 33.3 mV。若現場已有 24 Vdc 控制電源，可直接使用；若僅有交流市電，需選擇 230 Vac 50/60 Hz 型號，或選配 115 Vac 型號。模擬量接口需與后端儀表或采集卡匹配：電壓型負載阻抗 ≥ 10 kΩ，電流型負載阻抗 ≤ 500 Ω。繼電器觸點容量適用于 24 Vdc 回路，若需直接切換大功率負載，應外接中間繼電器。殼體尺寸為 121 mm × 65 mm × 118 mm，可平放于控制柜底板或 DIN 導軌托盤。若機柜振動較大，建議在殼體與安裝面之間增加緩沖墊。出廠時隨附 16 A 快熔保險絲，用戶需根據現場短路容量自行更換為合適規格。

技術參數
供電：230 Vac ± 10 %，50/60 Hz；可選 115 Vac ± 10 %，50/60 Hz
功耗：≤ 2 W
傳感器激勵：10 Vdc，適用于 350 Ω 全橋
輸入信號范圍：0…33.3 mV
放大倍數：固定增益，現場可調
輸出信號：0…10 V（負載 ≥ 10 kΩ），0…20 mA 或 4…20 mA（負載 ≤ 500 Ω）
報警輸出：繼電器常開觸點，24 Vdc / 1 A（阻性）
報警設定：面板電位器連續可調，對應輸入信號 0…100 %
響應時間：模擬鏈路 < 20 ms（從信號變化到繼電器動作）
工作溫度：10 °C…50 °C
儲存溫度：> 0 °C
外殼：鋁擠壓型材，表面陽極氧化
端子：插拔式螺絲端子，導線截面 0.5…2.5 mm²
保險絲：外部 16 A（出廠預裝）
外形尺寸：121 mm（長）× 65 mm（寬）× 118 mm（高）
重量：約 0.7 kg

產品尺寸
殼體為長方體結構，長 121 mm、寬 65 mm、高 118 mm。前面板從左到右依次布置 LED 指示燈、零點電位器 P1、增益電位器 P2、報警設定電位器 P3。所有電位器為 10 圈可調，頂端帶指針，方便記錄設定位置。背面端子排分為四組：J1 用于交流電源 L/N/PE；J2 為六芯端子，分別對應橋式傳感器正負信號、正負激勵及校準端；J3 為四芯端子，提供 0…10 V、0/4…20 mA 及模擬地；J4 為三芯端子，提供報警繼電器觸點及報警設定參考電壓。端子排上方留有 6 mm 高的走線槽，方便捆扎線纜。殼體兩側各開有 4 個 φ 4.5 mm 安裝孔，孔距 110 mm，可用 M4 螺釘固定于底板。整體安裝方向無限制，但在高溫或高濕環境中建議水平放置以利于散熱。

應用領域

AT065 適用于將各類橋式應變傳感器信號接入過程控制或數據采集系統。典型場景包括：料倉稱重、平臺秤、軋制力測量、螺栓預緊力監控、結構件應力測試、液壓或氣動壓力轉換、實驗機載荷通道等。其 0…10 V 與 0/4…20 mA 雙輸出可直接接入 PLC 模擬量模塊、無紙記錄儀、工控機采集卡或二次儀表。報警繼電器觸點可與安全 PLC、聲光報警器或停機鏈路串聯，實現載荷超限保護。由于殼體緊湊、接線直觀，也常被用于教學實驗室或原型機開發。在戶外或惡劣環境下使用時，應加裝額外防護外殼，并確保交流電源與輸出信號分別穿管敷設，以降低電磁干擾。

?
