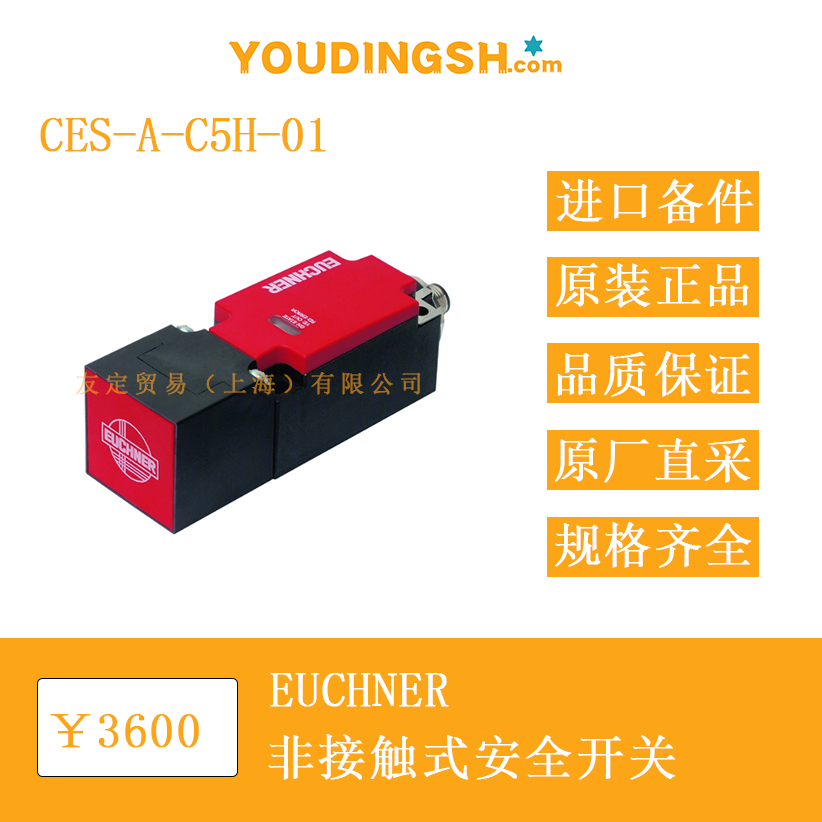

德國 EUCHNER CES-A-C5H-01 非接觸式安全開關
產品型號：CES-A-C5H-01
廠商性質：供應商
公司名稱：友定貿易(上海)有限公司
地 址：上海市嘉定區澄瀏公路52號39幢2樓
聯 系 人：周凡
聯系電話：19101779280
產品介紹
RED00202C 是 camtec 針對 90 Vdc 至 125 Vdc 直流母線系統推出的冗余O型環模塊，采用金屬外殼，整體尺寸 130 mm × 62 mm × 115 mm，重量約 1 kg。模塊前端設有電位器與狀態指示燈，背部為標準 35 mm DIN 導軌安裝結構，可在配電柜或控制柜內快速固定。內部使用肖特基二極管完成兩路直流輸入的隔離與“或”邏輯，確保在單路電源失效時負載側無感知切換。
功能特點
模塊通過兩路浮動輸入端子接入同規格直流源，輸出端子為單路浮動母線。輸入側配置欠壓與過壓檢測，欠壓閾值可由面板電位器在 60 Vdc 至 135 Vdc 范圍內設定，過壓閾值由工廠設定為 140 V ± 5%。當任一輸入電壓偏離設定區間時，對應 LED 由綠轉黃，同時內部繼電器切換觸點狀態，對外提供干接點信號；該信號可直接驅動 PLC、繼電器或指示燈，實現遠程監測。模塊支持自然對流散熱，無需外置風扇，在 -20 °C 至 +70 °C 環境溫度內可持續輸出 1 kW；若環境溫度達到 +60 °C，輸出功率線性下降至 75 %。輸入至輸出典型壓降 700 mV，效率約 97 %，系統損耗主要體現為肖特基二極管導通壓降與母線銅損。金屬外殼達到 IP20 防護等級，配合可選透明丙烯酸涂層，可在高濕度或粉塵環境中減少焊點腐蝕風險。所有端子支持 16 mm² 線徑，螺絲扭矩符合 DIN VDE 標準，拆裝無需專用工具。
選型指南
用戶需先確認直流母線電壓范圍：若系統母線為 90 Vdc 至 125 Vdc，則直接選用 RED00202C；若母線電壓低于 28 Vdc 或介于 36 Vdc 至 60 Vdc，則分別選用 RED00202A 或 RED00202B。選型時還需核對每路輸入源的最大持續電流：RED00202C 單路輸入額定 9.1 A，兩路并聯后總輸入功率 2 × 1 kW，輸出側可持續 9.1 A。若負載峰值功率超過 1 kW，需考慮環境溫度降額或額外并聯模塊。對于海拔高于 2000 m 的安裝場所，建議確認絕緣間距與散熱空間；若機柜內部溫度長期高于 +60 °C，可預留強制風道或降低負載功率。訂購時可選配涂層版本，型號后綴無變動，需在訂單備注中說明。
技術參數
輸入電壓范圍：90 Vdc – 125 Vdc
欠壓設定范圍：60 Vdc – 135 Vdc（面板電位器調節）
過壓固定閾值：140 V ± 5 %
欠壓與過壓遲滯：約 1.5 V
最大輸入電流：2 × 9.1 A
最大輸出電流：9.1 A（1 kW）
輸入至輸出壓降：700 mV（典型）
效率：約 97 %
繼電器觸點容量：48 Vdc / 0.5 A，切換觸點
絕緣電壓：輸入、輸出、繼電器三者互相隔離
工作溫度：-20 °C … +70 °C（自然對流，50 mm 上方空間，10 mm 側方空間）
存儲溫度：-40 °C … +85 °C
相對濕度：95 % 無凝露 @ 25 °C
EMC：EN55032 class B，EN61000-6-3；抗擾度 EN61000-6-2
安全標準：EN61010-1、EN61010-2-201、EN62368-1、EN60950-1、EN60204-1
MTBF：500 000 h（IEC 61709 參考值）
MTTF：175 236 h（IEC 61709 參考值）
安裝方式：35 mm DIN 導軌，EN60715 標準，附帶免工具卡扣
外殼材質：鋁合金，表面陽極氧化
重量：約 1 kg
產品尺寸
模塊外形為長方體，長 130 mm、寬 62 mm、高 115 mm；所有端子位于前端，接線后整體深度約 130 mm。安裝時需在模塊上方預留 50 mm 垂直空間，下方預留 50 mm 空間，左右各預留 10 mm，以保證自然對流。若機柜內部風道受限，可改為頂部強制風冷，風速需求 ≥ 0.3 m/s。模塊外殼兩側帶有接地螺釘，當工作電壓高于 60 Vdc 時，應使用 2.5 mm² 以上黃綠線可靠連接至保護地排，降低共模干擾。
應用領域
RED00202C 適用于工業自動化、軌道交通、通信基站、數據中心直流列頭柜等需要 90 Vdc – 125 Vdc 母線冗余的場合。典型應用包括：
PLC、DCS、工控機雙路直流母線備份
直流 UPS 系統并機冗余
服務器機架 110 Vdc 母線隔離
變電站直流屏蓄電池并機
實驗室直流電子負載高可靠供電
模塊不適用于人身生命安全直接相關的系統，如生命支持設備、手術器械、飛行器一次電源等。安裝與維護需由具備電工資格的人員執行，操作前斷開所有電源并確認母線無殘余電壓。
?
