產品介紹

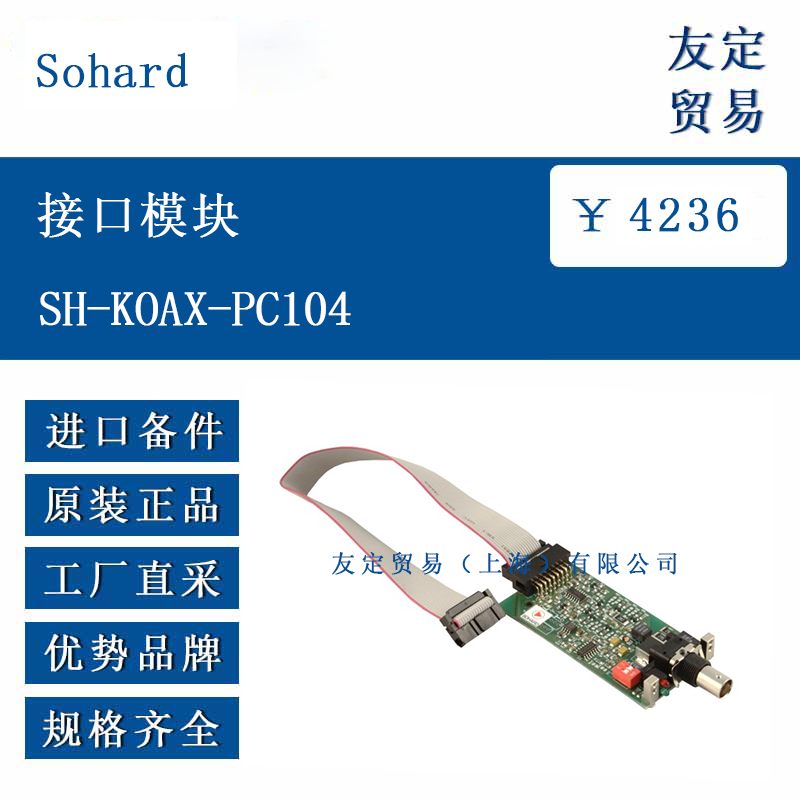

SH-KOAX-PC104 是 Sohard Embedded Systems 為 PCI-104 或 PC/104-Plus 總線設計的 ARCNET 同軸接口模塊。該模塊通過 10 極扁平電纜與 SH ARC-PCI104 通信卡相連，把板載 COM20022 控制器的邏輯信號轉換成符合 ANSI/ATA 878.1 規范的 2.5 Mbit/s 正弦雙脈沖波形，經 BNC 插座輸出，可直接接入標準 RG-62 同軸電纜網絡。模塊采用 3.3 V/5 V 自適應供電，無需額外電源，適合工業計算機、交通控制器等空間受限場合。

功能特點
模塊核心為 SMSC COM20022 控制器，支持 156 kbit/s 至 10 Mbit/s 速率，出廠固定 2.5 Mbit/s。BNC 插座與同軸電纜形成 93 Ω 阻抗匹配，減少反射。板上設有保護邏輯，防止因低速或背板誤操作燒毀雙脈沖收發器。綠色 LED 指示總線活動，紅色 LED 提示錯誤狀態，便于現場診斷。模塊通過 2×5 極 1.27 mm 間距插頭與主板連接，長度 150 mm 的扁平電纜已隨模塊提供，用戶也可自行更換更長線纜以適應機柜布局。

選型指南
使用 SH-KOAX-PC104 前，應先確認主機已安裝 SH ARC-PCI104 或兼容 ARCNET 卡，并留有接口模塊插座。若現場已有同軸網絡且節點距離小于 300 m，可直接采用 RG-62 電纜；若距離更遠，需考慮中繼或改用光纖模塊。模塊固定于 3 mm 厚鋁制支架即可，無需散熱片。若機柜振動強烈，建議使用 M3 螺釘加尼龍墊圈固定模塊，避免 BNC 插頭受力。用戶如需更換速率，應選購其他型號，如 RS485 或光纖版本，本模塊速率不可現場調整。

技術參數
接口標準 正弦雙脈沖，ANSI/ATA 878.1
傳輸速率 2.5 Mbit/s 固定
信號電平 1 Vpp 典型
阻抗 93 Ω 同軸
連接器 BNC 插座，鍍金
電纜類型 RG-62 同軸 50 Ω 或 93 Ω
距離限制 300 m 內可靠
供電 3.3 V 或 5 V，取自主板，功耗約 0.3 W
工作溫度 0 °C 至 +70 °C
存儲溫度 −20 °C 至 +85 °C
尺寸 50 mm × 30 mm × 10 mm
重量 約 25 g
LED 指示 綠色總線活動，紅色錯誤

產品尺寸
模塊呈矩形，長 50 mm，寬 30 mm，高 10 mm，四角設 3.2 mm 安裝孔，孔距 40 mm × 20 mm。BNC 插座位于短邊中心，凸出 12 mm，允許 180° 電纜彎頭。背面 2×5 極插座中心距 25 mm，插頭插入深度 4 mm。整體采用 FR-4 基板，表面噴錫，元器件高度不超過 6 mm，可直接貼板安裝，不占用額外空間。

應用領域

SH-KOAX-PC104 常用于鐵路信號系統、工業自動化、樓宇自控等需要 ARCNET 同軸總線的場合。典型應用包括列車門控單元、變電站保護裝置、機場行李輸送控制等。模塊體積小巧，可在無風扇嵌入式箱體內安裝，滿足空間有限且對可靠性有要求的節點通信需求。

?
