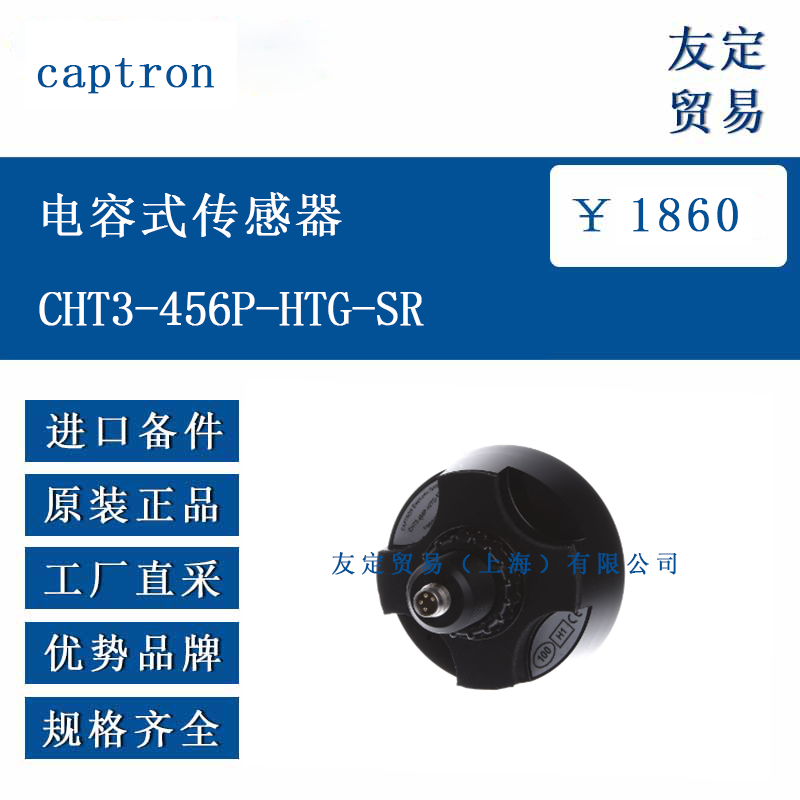

德國 captron CHT3-456P-HTG-SR 電容式傳感器
產品型號：CHT3-456P-HTG-SR
廠商性質：供應商
公司名稱：友定貿易(上海)有限公司
地 址：上海市嘉定區澄瀏公路52號39幢2樓
聯 系 人：周凡
聯系電話：19101779280
產品介紹
captron CHT3-456P-HTG-SR 是一款由德國 CAPTRON Electronic GmbH 研發的電容式 SENSORswitch，屬于 CHT3-4 系列的標準化成員，設計用于工業面板或設備外殼上的 Ø22.5 mm 安裝孔。該型號通過電容場變化檢測手指或手掌的接近，實現無機械觸點的開關功能。整體外徑 50 mm，厚度 25 mm，正面為黑色抗紫外線聚碳酸酯面板，內嵌 8 顆綠色 LED 與 8 顆紅色 LED，可在不同狀態下提供直觀的光學反饋。產品附帶 M18×1 滾花螺母，旋緊即可完成安裝，無需額外工具。CHT3-456P-HTG-SR 已按 24 V 直流系統校準，可輸出一個 PNP-NO 開關信號，適用于機械工程、自動化生產線以及公共設施中的操作面板。
功能特點
電容檢測方式無需操作力，只需手指輕觸面板即可觸發，減少了傳統按鈕的機械磨損。內部電路具備短路保護、過載保護及反極性保護，當負載電流達到 400 mA 時自動限流，防止損壞外部繼電器或 PLC 輸入端口。輸出信號可選“動態”或“靜態”模式：動態模式下，即使持續觸碰，輸出也僅保持約 300 ms；靜態模式則在觸碰期間持續導通，適合需要長信號保持的場合。16 顆 LED 由內置微處理器控制，綠色 LED 常亮指示待機，紅色 LED 在觸發時亮起，用戶也可通過外部控制線單獨驅動兩組 LED，實現更復雜的指示邏輯。面板正面達到 IP69K 防護等級，可用高壓熱水沖洗，背面連接器為 IP65 等級，滿足一般工業環境要求。工作溫度范圍 −30 °C 至 +80 °C，短時間內可耐受蒸汽清潔。
選型指南
選型時應先確認安裝開孔尺寸：CHT3-4 系列專為 Ø22.5 mm 圓孔設計，與西門子、穆勒等標準按鈕開孔兼容。若面板厚度超過 6 mm，需在背面預留足夠空間容納 25 mm 的凸起高度。電源電壓須處于 16.8…32 V DC 范圍內，若系統為 12 V 供電，應改用 CHT3-4 系列中的 12 V 型號。輸出形式默認為 PNP-NO，若需 NPN 邏輯，可在訂貨時指定。LED 顯示組合可根據人機界面需求選擇綠/紅、綠/黃或藍/紅，符號面板亦可按應用定制，如“START”“STOP”或空白無字符。對于需要觸覺反饋的場合，可增選內置振動馬達，但此時必須配合“單線引出”或“M8 連接器”方案，并確保控制器支持半自動 LED 驅動模式。若安裝位置易受強烈電磁干擾，建議使用屏蔽電纜并單端接地。
技術參數
供電電壓：24 V DC（允許 16.8…32 V）
電流消耗：≤30 mA（待機）
負載電流：最大 400 mA（短路保護）
電壓降：≤3 V @ 400 mA
輸出類型：PNP-NO（可選 NPN-NO）
輸出模式：動態 300 ms 或靜態保持
操作溫度：−30 °C…+80 °C（動態模式）
靜態模式溫度：0 °C…+55 °C
存儲溫度：−40 °C…+85 °C
防護等級：正面 IP69K，背面 IP65
LED 數量：8 綠 + 8 紅（可單獨控制）
LED 壽命：≥50 000 h
外殼材質：聚碳酸酯（RAL 9017 交通黑）
面板材質：抗紫外線 PC，厚度 2 mm
安裝螺紋：M18×1 滾花螺母，塑料
電纜/連接器：M8 4 針、M12 4 針或 200 mm 散線端子
抗振：10…55 Hz，±1 mm 振幅，X/Y/Z 各 30 min
抗沖擊：30 g，11 ms，半正弦波
重量：約 110 g（含螺母）
產品尺寸
整體呈圓柱形，前端直徑 50 mm，高度 25 mm。安裝部分為 M18×1 外螺紋，螺紋長度 10 mm，隨附黑色塑料滾花螺母，最大擰緊力矩 2 N·m。尾部根據連接方式不同，尺寸略有差異：M8 連接器增加 25 mm 長度，M12 連接器增加 30 mm，散線版本增加 20 mm。安裝時需在面板開 Ø22.5 mm 圓孔，板厚 1…6 mm 均可牢固固定。若面板為不銹鋼或鋁材，建議在孔口倒角 0.5×45° 以避免表面涂層剝落。
應用領域
CHT3-456P-HTG-SR 適用于機械工程、包裝設備、自動門控、公共交通售票機、飲料灌裝線等需要高衛生等級或頻繁操作的場合。其 IP69K 正面可承受高壓清洗，常用于食品或制藥行業的觸屏替代方案；在戶外自助終端，黑色面板與 LED 雙色指示能夠在強光下保持可讀性。由于電容式原理不受灰塵、水汽影響，該傳感器也被用于木工、水泥、金屬加工等粉塵較多的環境，替代傳統按鈕以降低故障率。對于需要防爆的場所，需確認環境氣體組別并選用經過相應認證的型號，本產品標準版未包含防爆設計。
?
