產品介紹

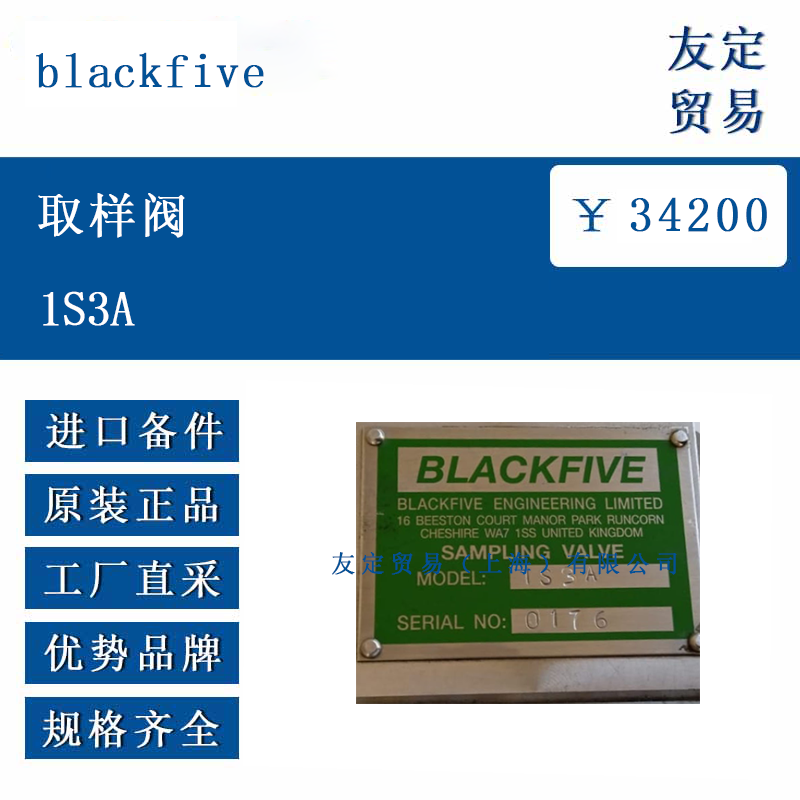

blackfive 1S3A 取樣閥由英國 Blackfive Engineering 設計制造，是 Series 1 低污染安全采樣閥家族的一員。該閥通過一根可伸縮的盲球閥芯與過程隔離，僅需極小死區即可實現代表性取樣，適用于從常壓到 6 bar、−60 °C 至 290 °C 的工藝條件。閥體與接液部件以 316L 不銹鋼或 Hastelloy 為主材，可在腐蝕性、高黏度或含固體顆粒的介質中長期工作。標準配置包含焊接底座、閥本體及取樣瓶適配器，用戶可按需在底座上安裝沖洗或氮氣吹掃接口，實現在線清洗與連續取樣而無需中斷工藝。

功能特點
閥芯采用盲球結構，關閉狀態下球體緊貼過程側，消除滯留區；開啟后介質沿球體邊緣進入取樣通道，第一滴樣品即可代表當前工藝狀態，無需預排廢液，減少浪費與污染。閥桿采用多重 PTFE 與石墨填料組合，形成零泄漏密封；填料壓蓋可在線調節，延長維護周期。頂部手輪為滾花防滑設計，配合行程指示器，可在 90° 范圍內實現精確開度控制，便于小流量調節。瓶口接頭支持 GL45 螺紋或快速卡箍，適配 50 mL 至 1000 mL 采樣瓶；接頭內部裝有防回流單向閥，避免樣品逆流。選配的安全護罩由聚碳酸酯制成，可防止操作者意外接觸高溫或高壓區域。

選型指南
在選型前，應確認工藝壓力、溫度與介質類型：對于含氯離子或高溫強腐蝕介質，可優先選擇 Hastelloy C-276 材質；若介質黏度高于 5000 cP，建議在閥前加裝伴熱夾套或選擇帶排出口的適配器。連接型式有對焊、法蘭與管道焊接塊三種，管道壁厚需與底座坡口匹配，底座焊接后需進行 1.5 倍設計壓力的水壓試驗。若工藝要求在線蒸汽滅菌，應選用耐高溫填料及金屬密封版本，并在訂貨時注明 SIP 條件。操作方式默認手動；當安裝位置高于操作平臺 2 m 時，可加裝氣動執行器，實現遠程開關。沖洗接口規格可選 1/4" NPT 或 1/4" BSP，用于連接脫鹽水或氮氣；若需連續氮封，應加裝調壓閥與止回閥組合，保持微正壓防止氧化。

技術參數
公稱通徑：DN8（球閥孔徑 8 mm）
壓力等級：PN6 / Class 150，最大工作壓力 6 bar
溫度范圍：−60 °C…+290 °C（視墊片材質）
閥體材質：316L 或 Hastelloy C-276
閥桿/球體：316L + 表面硬化處理
密封填料：PTFE + 石墨，可選純 PTFE 或 Grafoil
密封面：球體與閥座金屬對金屬，泄漏等級 ANSI/FCI 70-2 Class VI
連接底座：DN15 對焊、DN25 法蘭或定制焊接塊
取樣口：GL45 螺紋或 Tri-Clamp 1.5"
沖洗口：1/4" NPT 或 1/4" BSP
執行機構：手動（標準），氣動（選配）
防護等級：IP65（手動型），IP54（氣動型）
重量：手動型約 2.1 kg，氣動型約 3.4 kg

產品尺寸
閥本體總長 220 mm，其中手輪高度 70 mm；閥體直徑 45 mm，底座焊接長度 35 mm。焊接底座外徑 34 mm，內徑 21 mm，與管道對接后形成全通徑流道，無縮徑。瓶口適配器中心線距閥體中心線 85 mm，適配器高度 60 mm；瓶口向下傾斜 5°，便于完全排液。氣動執行器寬度 120 mm，高度 100 mm，需預留旋轉 90° 的空間。安裝時底座應水平或垂直于管道，手輪/氣缸向上；若垂直安裝，需在閥體下方預留 ≥150 mm 的取樣瓶操作空間。

應用領域

blackfive 1S3A 取樣閥已在化工、精細化工、生物技術、食品與飲料等行業廣泛應用。在化工裝置中，用于從反應釜或塔器抽取高純度溶劑、樹脂或聚合物樣品；在生物發酵罐中，可實現無菌取樣，滿足 GMP 要求。食品行業將其安裝于油脂精煉線，取樣熱植物油，確保過氧化值和酸價監控準確；瀝青儲運站則用它取得高溫瀝青樣品，進行針入度與軟化點測試。由于閥體材質可選 Hastelloy，該閥也適用于含氯介質或高含硫環境，如天然氣凈化裝置的胺液取樣。對于粉末與顆粒輸送管線，可配專用粉體適配器，實現密相輸送過程中的在線取樣。

?
