產品介紹

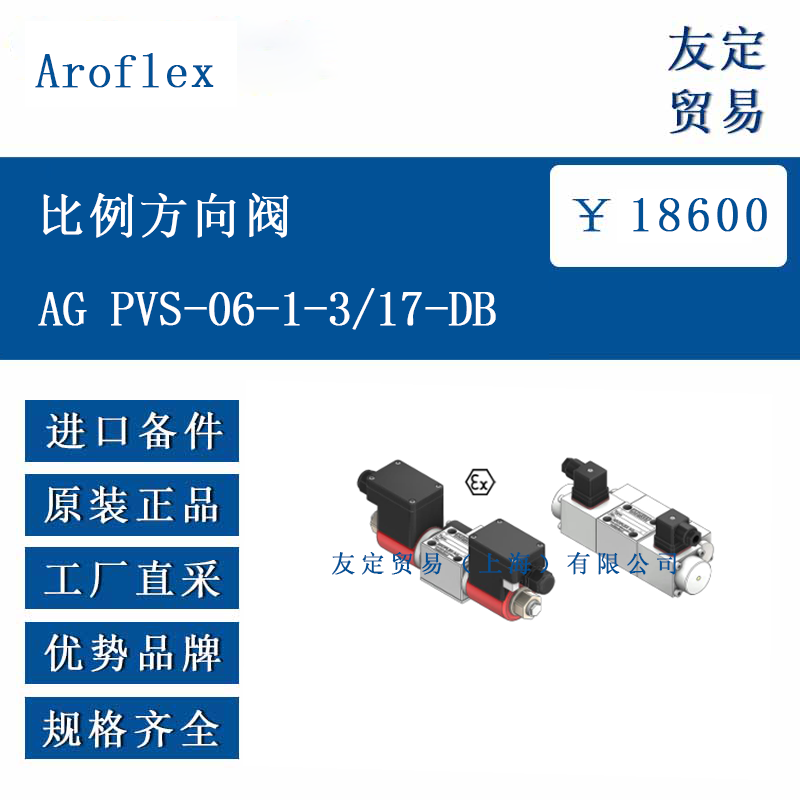

PVS-06-1-3/17-DB 是瑞士 Aroflex AG 推出的 NG6 規格比例方向閥，采用直接控制滑閥結構，用于液壓系統中方向與流量的連續調節。該型號在閥體內部集成了壓力補償機構，當系統壓力變化時，依舊可以維持設定流量不變。產品基于五腔室設計，閥芯由比例電磁鐵直接驅動，電磁鐵為單側布置，實現 4/2 通機能。其標稱流量 17 l/min，適用于需要平穩加減速或精細速度控制的場合。閥體尺寸符合 DIN 24340 A06、ISO 4401-03 與 CETOP 3 標準，可直接替換同規格的傳統電磁閥或伺服閥座板，無需額外修改油路。

功能特點
PVS-06-1-3/17-DB 通過電流信號控制閥芯位移，電流與流量呈比例關系，且具備負載壓力補償功能，可在 315 bar 的 P、A、B 口壓力下保持輸出流量穩定。閥芯行程內設有可變節流口，節流面積隨壓差自動調整，減小了因負載波動造成的速度突變。電磁鐵線圈采用 24 V DC 標準電壓，額定功率 21.6 W，允許 100 % 連續工作制。外殼防護等級 IP65，可阻擋灰塵與低壓噴水，適合工業環境。閥體與端蓋為鋼制件，表面黑色磷化，內部零件經硬化處理，提高了耐磨性。電磁鐵插頭符合 ISO 4400 / DIN 43650 標準，更換線圈無需拆卸閥體。閥體側面預留測壓口，可直接連接壓力表或傳感器進行在線診斷。

選型指南
在選擇 PVS-06-1-3/17-DB 時，應先確認系統最高工作壓力不會超過 315 bar，回油口 T 口壓力不得超過 160 bar；若回油背壓較高，需單獨核實密封與殼體強度。流量需求若在 0.3–17 l/min 之間，可直接選用該型號；若最小穩定流量低于 0.3 l/min，建議評估信號抖動及油液清潔度。電源方面，若現場僅有 12 V DC，則可選用同系列 12 V 線圈版本；若存在潛在爆炸性氣體，可參考帶 Ex m 認證的派生型號。安裝位置推薦水平放置，即閥的縱軸與地面平行，以減少閥芯自重引起的零偏；若必須垂直安裝，請事先與制造商溝通，確認內部彈簧及密封的適應性。油液建議使用礦物油，粘度范圍 12–320 mm²/s，溫度 −20…+70 °C；對水乙二醇或其他介質需提前咨詢。過濾精度至少 25 µm，推薦 10 µm 或更高，以延長閥芯與閥套的壽命。放大器與斜坡信號發生器需另行訂購，用戶可根據控制器輸出信號類型選擇電流型或電壓型放大模塊。

技術參數
公稱規格：NG6，DIN 24340 A06，ISO 4401-03，CETOP 3
機能：4/2 通，彈簧復位，單側比例電磁鐵
流量范圍：最小 0.3 l/min，最大 17 l/min
壓力等級：P、A、B 口 315 bar，T 口 160 bar
介質：礦物油，可選其他流體
介質溫度：−20…+70 °C
環境溫度：−20…+50 °C
粘度范圍：12–320 mm²/s
過濾要求：≥10 µm 推薦
電磁鐵額定電壓：24 V DC
電流范圍：0–0.9 A
額定功率：21.6 W
工作制：100 % 連續
防護等級：IP65 符合 EN 60529
連接方式：ISO 4400 / DIN 43650 插頭
滯環：≈3 %（在最佳 dither 信號下）
重量：約 3.1 kg

產品尺寸
閥體長 174 mm，寬 64 mm，高 64 mm；電磁鐵端突出長度約 40 mm。安裝底面為 ISO 4401-03 接口，四個 M5×45 安裝螺釘呈 90 mm×36 mm 矩形分布。油口 P、T、A、B 均為 M8×1 螺紋深 12 mm，定位銷孔直徑 6 mm，位置與標準 NG6 閥板一致。閥頂部設有測壓口 G1/8，方便連接壓力表。整體重量 3.1 kg，運輸包裝采用防震泡沫，避免閥芯在運輸途中受到?jīng)_擊。

應用領域

該比例方向閥適合需要平穩加速、減速或精細速度調節的液壓回路。由于其流量受控且對負載壓力變化不敏感，也可用于同步控制多個執行器。閥體防護等級與電磁鐵連續工作制，使其適用于一般工業廠房、裝配線及測試臺架。對于存在粉塵或輕度噴淋的環境，IP65 外殼提供了基本保護；若環境溫度超出 −20…+50 °C 范圍，需采取額外的冷卻或加熱措施。在食品或潮濕環境使用時，建議選用不銹鋼閥體或外加防護罩，防止表面腐蝕。

?
