產品介紹

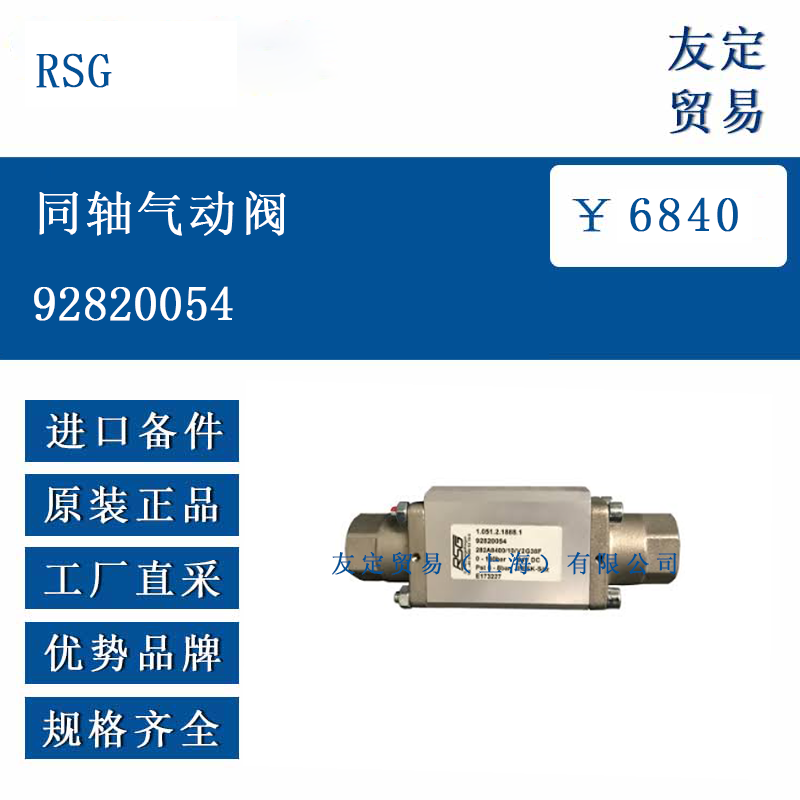

RSG 92820054 同軸氣動閥由歐洲 RSG 公司依照 DIN ISO 9001 質量管理體系制造，閥體呈直線型同軸布局，介質通路與控制氣路共用同一軸線，適用于壓縮空氣、惰性氣體及低粘度液體（≤50 mm²/s）的通斷或比例調節。閥門由 316L 不銹鋼閥體、鍍鎳黃銅閥芯、FKM 氟橡膠密封圈及 PA12 增強尼龍執行器組成，出廠時經過 1.5 倍公稱壓力的強度試驗與 0.6 MPa 氣密試驗，確保長期運行可靠。產品編號 92820054 表示公稱通徑 DN8、G1/4 內螺紋、常閉型、雙作用執行器，用戶可通過 3/2 或 5/2 電磁閥實現遠程控制，也可用手動閥進行本地操作。

功能特點
同軸結構使介質流道呈直線，流阻較低，壓降約為同口徑直角閥的 70 %，在 0.4 MPa 壓差下即可實現額定流量。閥芯采用浮動密封設計，自動補償磨損，有效行程 2 mm，啟閉時間 15 – 25 ms，適合高頻循環。執行器活塞與閥桿一體化加工，無外露彈簧，減少卡滯風險，同時降低維護頻率。FKM 密封圈耐溫 -10 °C 至 150 °C，耐油、耐燃料及部分溶劑，適用于車間壓縮空氣或輕度腐蝕性氣體。執行器頂部配有可視位置指示器，紅色/綠色標記直觀顯示閥位；兩側各有一個 M5×0.8 感應器安裝孔，可裝磁性開關實現信號反饋。整體重量 0.12 kg，便于集成在緊湊型氣路板或模組化閥島上。

選型指南
選型時先確認介質與工況：若介質為干燥壓縮空氣，可直接選用標準 FKM 密封；若含有油霧或水分，可改用 NBR 或 EPDM；若溫度高于 120 °C，需選 HNBR 高溫套件。通徑按流量計算，DN8 在 0.6 MPa 下 Kv 值 1.1 m³/h，適合小型氣缸或真空發生器；DN15 Kv 值 3.4 m³/h，適合中型執行機構。執行方式：常閉型在失氣時關閉管路，適合安全要求高的場合；常開型在失氣時保持通路，適合需要故障保通的系統；雙作用型需持續供壓，可精確調節開度。接口螺紋提供 G 內螺紋、NPT 外螺紋及快插接頭三種，訂貨時注明。若需比例調節，可加裝 0 – 10 V 或 4 – 20 mA 定位器，實現線性流量控制。安裝方向無特殊限制，但建議執行器朝上，以便排水與觀察指示器。

技術參數
公稱通徑：DN8；連接螺紋：G1/4；結構長度：65 mm；高度：75 mm（含執行器）；重量：120 g；閥體材質：316L；閥芯材質：黃銅鍍鎳；密封材質：FKM（可選 NBR/EPDM/HNBR）；公稱壓力：0 – 1.6 MPa；最小控制壓力：0.25 MPa；泄漏等級：VI（氣泡級）；Kv 值：1.1 m³/h；介質溫度：-10 °C – 150 °C；環境溫度：-20 °C – 80 °C；執行器容積：8 cm³；啟閉時間：15 – 25 ms；循環壽命：≥500 萬次；位置指示：機械式紅綠窗；感應器：M5×0.8 孔位；電磁閥接口：側面 G1/8 或底部快插 Φ4 mm；執行器防護：IP65；電磁閥防護：IP54。

產品尺寸
閥體呈圓柱形，外徑 22 mm，長度 65 mm；兩端 G1/4 內螺紋深 12 mm；執行器外徑 32 mm，高度 45 mm；頂部指示器直徑 10 mm，突出 5 mm；兩側感應器孔距中心 15 mm；整體高度 75 mm；安裝孔距 30 mm×20 mm，孔徑 4.2 mm；底部排水孔 M5×0.8，深 6 mm。包裝為紙盒加泡沫墊，外箱 120 mm×100 mm×90 mm，運輸重量 0.15 kg。

應用領域

RSG 92820054 同軸氣動閥廣泛用于汽車裝配線、包裝機械、紡織機械、食品灌裝、制藥設備及實驗室氣路。汽車裝配線中用于控制擰緊槍的氣源通斷；包裝機中用于高速吹氣剔除不合格產品；紡織機械中用于噴氣引緯的瞬時啟閉；食品灌裝機中用于控制無菌空氣；制藥設備中用于隔離反應釜與潔凈區；實驗室中用于氣相色譜載氣切換。其緊湊尺寸、快速響應與低維護特性，適合空間受限且需要可靠氣路的場合。

?
