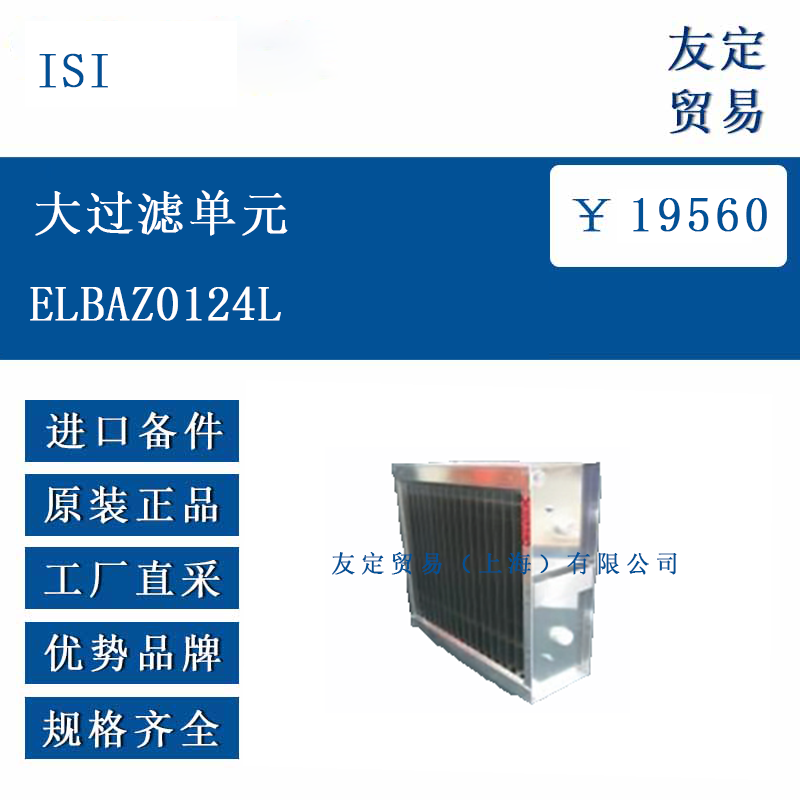

德國 ISI ELBAZ0124L 大過濾單元
產品型號：ELBAZ0124L
廠商性質：供應商
公司名稱：友定貿易(上海)有限公司
地 址：上海市嘉定區澄瀏公路52號39幢2樓
聯 系 人：周凡
聯系電話：19101779280
產品介紹
德國 ISI 出品的 ELBAZ0124L 大過濾單元為工業通風與粉塵集中處理而設計，由鍍鋅鋼板外殼、袋式濾芯、壓差表、檢修門與風機接口組成。設備以負壓方式吸入含塵氣流，經過濾芯分離后，潔凈空氣從頂部排出，粉塵滯留在濾袋表面，通過周期性脈沖反吹落入底部灰斗。型號中的 0124 代表名義風量 12000 m³/h，L 表示左向檢修門，出廠默認配置 24 條 φ130 mm×2500 mm 滌綸針刺氈濾袋，單臺可覆蓋 200–400 m² 工作區域。整機為模塊化結構，運輸時拆分為上箱體、下灰斗、支架三部分，現場螺栓拼裝后即可運行；濾芯可在不停風機狀態下從側面檢修門抽出，維護人員無需進入設備內部。
功能特點
箱體采用 2 mm 鍍鋅鋼板，外表面靜電噴涂 RAL 7035 淺灰色，內表面防銹底漆處理，適應一般車間酸堿環境。濾袋框架為 3 mm 鍍鋅鋼絲點焊成型，表面噴塑，防止劃傷濾布。脈沖反吹系統配置 6 個 1″ 淹沒式電磁閥，脈沖寬度 100 ms，間隔 5–30 s 可調，清灰壓力 0.4–0.6 MPa，壓縮空氣耗量約 0.15 Nm³/min。壓差表量程 0–2500 Pa，指針式讀數直觀，當阻力超過 1500 Pa 時提示更換或清洗濾袋。灰斗容積 250 L，底部標配 300×300 mm 手動插板閥，可連接螺旋輸送機或星型卸灰閥連續排灰。檢修門采用雙層硅橡膠密封條，門閂壓緊結構，保證 3000 Pa 負壓下無明顯泄漏；門軸為可拆卸式，方便更換密封條。頂部出風口預留 φ400 mm 法蘭，可直接與后級風機或消聲器對接；進風口可選 φ350 mm、φ400 mm、φ450 mm 三種規格，訂貨時注明。
選型指南
選型時需核實處理風量、粉塵濃度與粒徑分布。ELBAZ0124L 名義風量 12000 m³/h，當粉塵濃度 ≤5 g/m³ 時可直接使用；若濃度 5–20 g/m³，建議在進風口增設旋風預分離器，降低濾袋負荷。濾袋材質除標準滌綸外，可選防靜電滌綸、亞克力、PPS 或覆膜 PTFE，用于濕度高、溫度高或含油粉塵環境；覆膜濾袋表面過濾可提高對 0.5 µm 顆粒的捕集效率，但阻力上升較快。溫度范圍：標準滌綸 ≤120 °C，亞克力 ≤140 °C，PPS ≤190 °C；若煙氣溫度常高于 120 °C，需在前端加裝冷卻器或選擇耐高溫濾料。灰斗排灰方式：手動插板閥適用于間歇排灰，星型卸灰閥適用于連續排灰，螺旋輸送機適用于遠距離輸送；若粉塵具有爆炸性，應選配防爆閥與抑爆裝置。風機可置于除塵器后端形成負壓系統，也可置于前端形成正壓系統；負壓系統風機壽命更長，但需考慮箱體耐壓。
技術參數
名義風量：12000 m³/h；實測風量范圍：10000–14000 m³/h；過濾風速：1.2 m/min；濾袋數量：24 條；濾袋規格：φ130 mm×2500 mm；總過濾面積：24.5 m²；初始阻力：800–1000 Pa；終阻力：1500–2000 Pa；壓縮空氣壓力：0.4–0.6 MPa；耗氣量：0.15 Nm³/min；風機功率：11 kW（配 4-72-4.5A）；噪音：≤75 dB(A) @1 m；殼體耐壓：-5000 Pa；灰斗容積：250 L；設備重量：≈850 kg；運輸尺寸：3100×1600×2600 mm（拆箱分體）。電氣：電磁閥電壓 220 VAC 50 Hz，防護等級 IP65，功率 30 W/只；壓差表為機械式，無需電源。濾袋壽命：在木屑粉塵工況下，連續運行 12 個月或阻力 ≥2000 Pa 時更換；在水泥粉塵工況下，壽命 6–8 個月。維護通道：側面檢修門 600×1600 mm，濾芯抽出空間 1200 mm。
產品尺寸
上箱體外形長 3000 mm、寬 1400 mm、高 1600 mm，頂部出風口中心距前端 900 mm，中心距頂部 200 mm。下灰斗為四棱錐形，上口 3000×1400 mm，下口 400×400 mm，錐體高 600 mm；整體裝配后總高 2200 mm。支架高 800 mm，立柱為 100×50×3 mm 方管，橫梁為 80×40×3 mm 方管，底腳板 200×200×10 mm，設 4×φ14 mm 地腳螺栓孔。檢修門位于左側，門洞 600×1600 mm，門扇外開 110°，門邊距地面 1100 mm，便于站立操作。進風口位于前端下方，中心距地面 1500 mm，法蘭外徑 φ400 mm，螺栓圓 φ445 mm，8×φ11 mm 均布。兩側設有吊耳，起重量 1 t，方便叉車或行車裝卸。整體運輸時拆分為上箱體、灰斗、支架三部分，每部分重量 ≤350 kg，可裝入標準 40 ft 集裝箱。
應用領域
ELBAZ0124L 大過濾單元適用于木工車間中央除塵、金屬打磨工位粉塵治理、食品廠粉料輸送、水泥包裝線揚塵收集、塑料造粒機尾氣過濾以及焊接煙塵凈化。木工車間鋸切、砂光工序產生木屑與細粉，通過管道匯入本設備后，濾袋捕集效率 ≥99 %，排氣含塵濃度 ≤10 mg/m³；金屬打磨產生的氧化鐵粉塵粒徑 1–10 µm，濾袋加覆膜后排放濃度 ≤5 mg/m³；食品廠面粉、糖粉濕度高，可選亞克力濾袋防結露；水泥包裝粉塵濃度高，配合旋風預分離器可延長濾袋壽命；塑料造粒機尾氣含油霧，可選防靜電覆膜濾料；焊接煙塵需在前端加火花捕捉器，防止火星燒毀濾袋。設備運行噪音低，可布置在生產車間內部，配合消聲器后室外排放亦能滿足環保要求。
?
