產品介紹

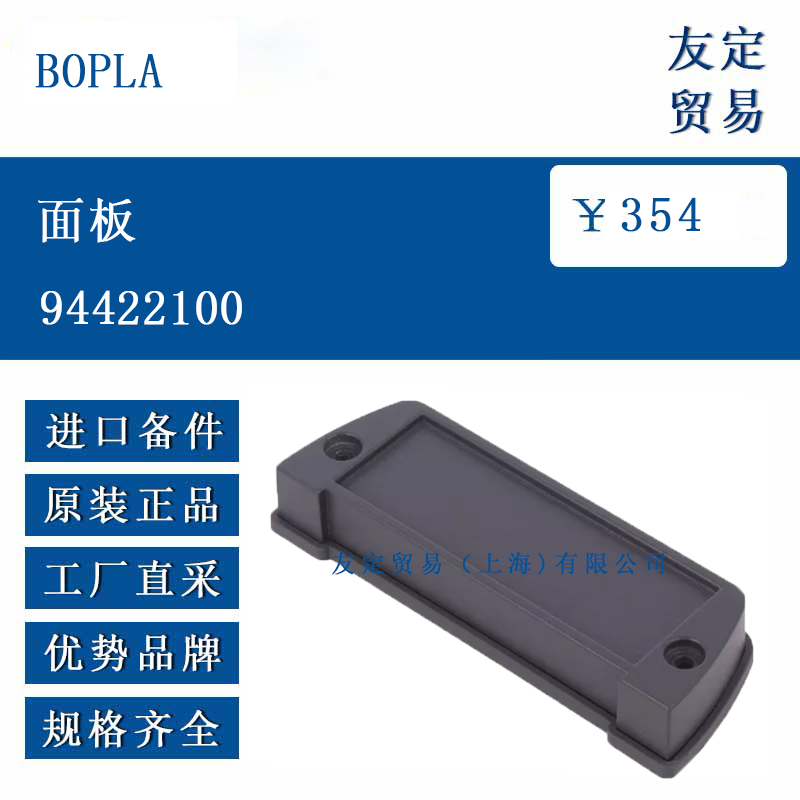

BOPLA 94422100 面板是 Alustyle 系列中的端蓋組件，由德國 Bönde 工廠生產，用于封閉 ASP 1030 規格擠壓鋁型材的兩端。該端蓋與型材共同構成一個封閉腔體，為內部電子或電氣部件提供機械保護與基本環境隔離。端蓋采用壓鑄工藝制成，材質為鋅合金 Z410，表面經粉末涂裝處理，顏色與型材保持一致，呈石墨灰色，視覺上形成統一的整體。端蓋內嵌 TPE 密封墊，在正確裝配后可實現 IP66 防塵防強噴濺，若選用更高密封等級版本，結合對應型材可達到 IP68 并短時浸入 1.2 m 水深兩小時不進水。端蓋隨附不銹鋼沉頭螺釘與遮蔽蓋，螺釘擰緊后遮蔽蓋可遮蓋螺孔，保持外觀整潔。整套組件無需額外加工，可直接安裝在已完成長度切割的型材端面，縮短現場裝配時間。
功能特點
端蓋外廓與型材截面精確匹配，保證貼合無晃動；密封墊預成型，壓縮后回彈穩定，長期保持密封性能。壓鑄金屬端蓋具有一定剛度，在運輸或現場安裝時可抵御意外撞擊，保護內部 PCB 或端子排不受擠壓。石墨灰色粉末涂層具備耐刮擦與耐一般溶劑性能，可在輕度化學環境中維持外觀。遮蔽蓋同時起到防塵作用，防止螺釘槽積存異物。端蓋厚度與輪廓經過計算，可在不增加整體尺寸的前提下提供足夠的螺絲嚙合長度，確保連接牢靠。當設備需要額外透氣以平衡溫差引起的內部壓力變化時，可在端蓋上替換壓力補償元件，保持防護等級不變。
選型指南
用戶確認 ASP 1030 系列型材后即可直接選用 94422100 端蓋。若整機需在室外或沖洗區域使用，應檢查型材密封條與端蓋密封墊是否完整，并選用 IP68 級別密封件。若端蓋需開孔安裝電纜格蘭頭、按鈕或指示燈，可在訂購前與供應商溝通預加工服務，避免現場二次加工帶來的密封風險。當設備內部存在大功率元件時，可在端蓋上預留通風孔并加裝透氣閥，兼顧散熱與防護。端蓋顏色默認為石墨灰，若需與設備主題色統一，可聯系工廠提供 RAL 色號定制噴涂。螺釘與遮蔽蓋為標配，若需特殊材質或尺寸，可在備注中說明。
技術參數
材質：鋅合金 Z410
表面處理：粉末涂裝，石墨灰，近似 RAL 7024
密封墊：TPE，黑色
防護等級：IP66（標配），IP68（選配，依據型材版本）
工作溫度：-40 ℃ 至 +80 ℃（密封墊在此區間保持彈性）
阻燃等級：UL 94 V-0 級別粉末涂層
端蓋厚度：約 2.5 mm
螺釘規格：M4×12 不銹鋼沉頭
遮蔽蓋材質：ABS，石墨灰
重量：約 110 g（含螺釘與遮蔽蓋）
產品尺寸
端蓋外廓尺寸與對應 ASP 1030 型材一致，長度方向不增加額外空間。端蓋外表面平整，四角倒圓，R 約 2 mm。螺釘中心距與型材端面孔位對應，孔徑 4.2 mm，沉頭角度 90°。安裝后端蓋外表面與型材端面平齊，整體厚度增加 2.5 mm。密封墊厚度 1.8 mm，壓縮后高度約 1.2 mm，確保有效填充縫隙。遮蔽蓋外徑 8 mm，厚度 1 mm，卡扣結構，拆裝無需工具。若需加裝電纜格蘭頭，可在端蓋上開設直徑 12 mm 或 16 mm 圓孔，中心位置距邊 15 mm 以上以保留強度。
應用領域

該端蓋廣泛應用于工業控制箱、測量儀器外殼、通信接口盒、樓宇自動化節點以及實驗教學設備。在工業現場，端蓋與型材組合后可用作分布式 I/O 盒，內部安裝小型 PLC、繼電器模組或電源模塊；在實驗室中，可快速搭建原型外殼，方便學生或工程師反復拆裝。樓宇自動化領域，將端蓋與型材結合后安裝于墻面或導軌，形成緊湊的控制節點，內置無線模塊或傳感器。戶外監測設備利用其可選 IP68 版本，為內部電池與電路提供防塵防雨保護。由于端蓋與型材顏色一致，整機外觀簡潔，適合對外觀要求較高的展示場合。
