產品介紹

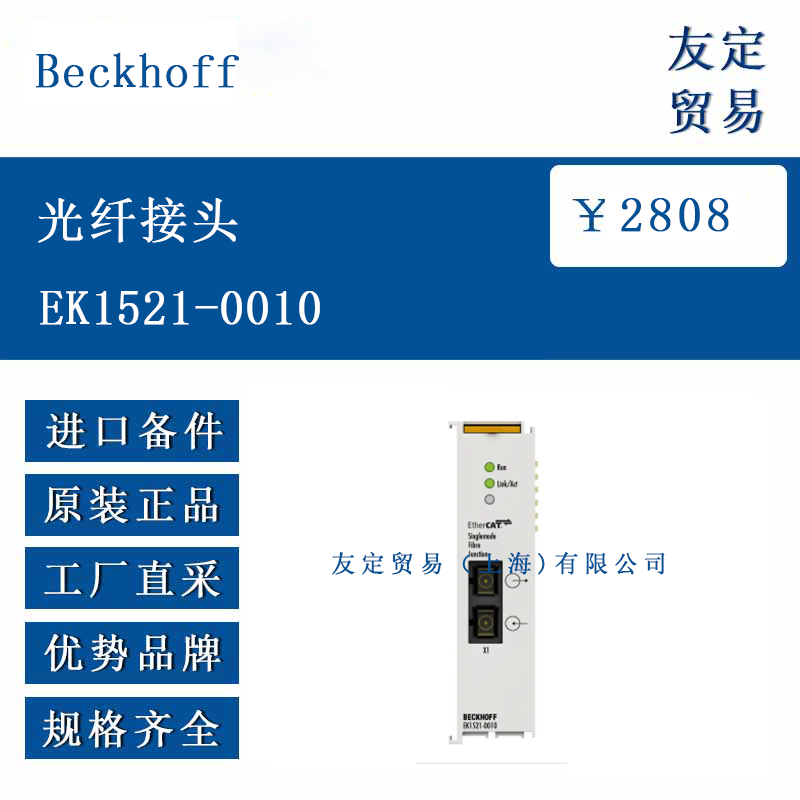

EK1521-0010 是德國 Beckhoff Automation 推出的單端口 EtherCAT 光纖擴展模塊，用于將 100BASE-TX 電信號轉換為 100BASE-FX 光信號，實現單模光纖傳輸。模塊寬度 26 mm，可直接安裝在 35 mm DIN 導軌上，與 EK1100、EK1501-0010 等耦合器配合使用，可把兩個 EtherCAT 站點間的距離延長到 20 km。出廠內置 1310 nm 激光收發器，SC 雙工接口，無需任何地址或協議配置即可投入運行。
功能特點
模塊從 E-bus 取電，典型電流 350 mA，內部 DC-DC 電路與現場電源隔離，耐壓 500 V。光口具備自動功率控制，發射功率 −15 dBm（2022 年前批次）或 −5 dBm（2023 年后批次），接收靈敏度 −25 dBm 或 −35 dBm，可在 9/125 μm 單模光纖上實現 20 km 無中繼通信。鏈路狀態由綠色 LED 指示，熄滅表示未連接，常亮表示已同步，閃爍表示正在傳輸數據。模塊支持分布式時鐘，可與任何支持 DC 的 EtherCAT 從站組成冗余環網；若環路中斷，系統可自動切換至線性拓撲，保障數據連續。熱插拔設計允許在系統運行期間更換模塊，切換時間小于 1 s。外殼采用鋁型材散熱，工作溫度 −25 °C 至 +60 °C，存儲溫度 −40 °C 至 +85 °C，相對濕度 95 % 無凝露。已通過 CE、UKCA、EAC、cULus、ATEX 及 IECEx 認證，可在 Zone 2 氣體或 Zone 22 粉塵環境中使用。
選型指南
選型時需確認以下要素：光纖類型——單模 9/125 μm，若使用多模光纖請選擇 EK1521；連接頭——SC/PC 為標準配置，若現場已有 SC/APC 跳線，需加轉接器；光纖距離——20 km 為最大理論值，實際需根據光纖衰減及接頭損耗計算功率預算，建議預留 ≥3 dB 余量；耦合器——必須選用支持單模光纖的 EK1501-0010，否則無法實現 20 km 傳輸；環境溫度——標準 −25 °C … +60 °C 已覆蓋多數工業場合，若用于室外機柜，可加裝加熱器；安裝方式——26 mm 寬度與標準端子一致，若機柜空間緊張，可選用 CU1123-0010 替代；認證需求——若項目要求 Zone 1 防爆，請改用 Ex d 系列耦合器。所有參數在訂貨時已固化，現場無法修改發射功率或波長。
技術參數
系統任務：EtherCAT 拓撲擴展，100BASE-FX 轉換
傳輸介質：單模玻璃光纖 9/125 μm
波長：1310 nm
發射功率：−15 dBm 或 −5 dBm（依批次）
接收靈敏度：−25 dBm 或 −35 dBm（依批次）
鏈路預算：≥10 dB（20 km 典型值）
接口：SC 雙工
傳輸速率：100 Mbit/s 全雙工
延遲：典型 1 µs
配置：無需地址或撥碼
電源：E-bus 5 V，典型 350 mA
隔離：500 V DC
尺寸：26 mm × 100 mm × 52 mm（寬 × 高 × 深）
重量：約 70 g
工作溫度：−25 °C … +60 °C
存儲溫度：−40 °C … +85 °C
濕度：≤95 % 無凝露
防護等級：IP20
抗振性：符合 EN 60068-2-6
抗沖擊：符合 EN 60068-2-27
EMC：符合 EN 61000-6-2 / EN 61000-6-4
認證：CE、UKCA、EAC、cULus、ATEX、IECEx
產品尺寸
模塊采用 26 mm 寬、100 mm 高、52 mm 深的鋁型材外殼，與 Beckhoff 12 mm 端子厚度對齊。正面左側為 SC 雙工光纖接口，右側為綠色 RUN 與 LINK/ACT LED。頂部和底部各有一對卡扣，用于固定在 35 mm DIN 導軌上。側面留有通風槽，保證內部激光器散熱；端面預留 0.2 mm 間隙，便于并排安裝時插拔光纖跳線。
應用領域

EK1521-0010 適用于樓宇自動化、過程控制、物流倉儲、軌道交通及能源管理等需要遠距離或電磁干擾較強場合的 EtherCAT 網絡。典型場景包括：工廠樓層間通過單模光纖連接分布式 I/O，避免雷電感應；隧道掘進機與控制室之間 2 km 通信；光伏電站逆變器陣列 15 km 環網；港口岸橋與中控室 10 km 點對點鏈路；實驗大樓跨越馬路的車間數據采集。模塊與標準 EtherCAT 端子混合使用，無需額外軟件授權，工程人員只需在 TwinCAT 中確認鏈路狀態即可完成調試。

?
