產品介紹

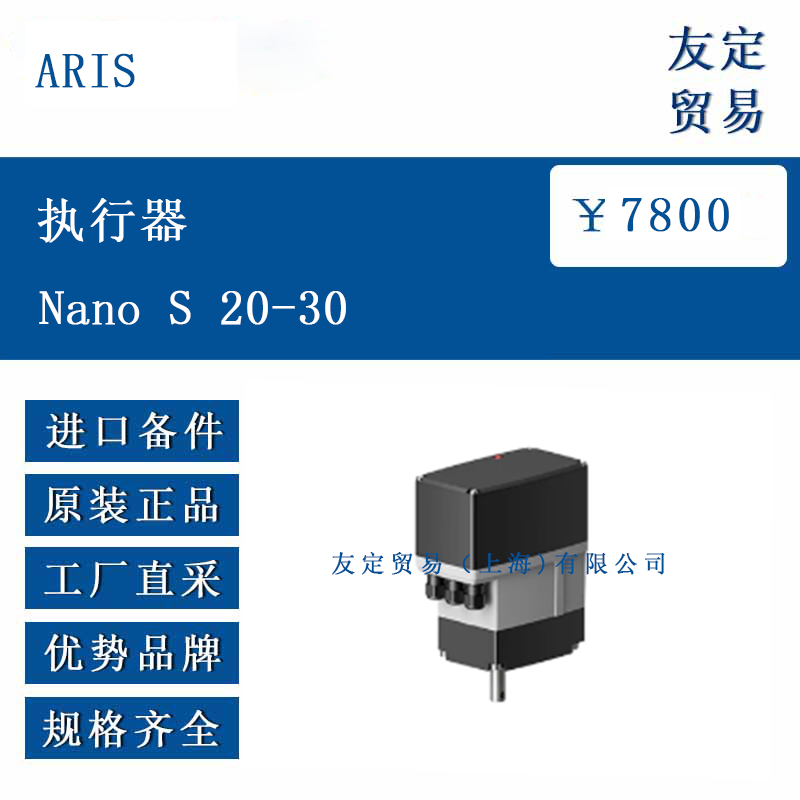

Nano S 20-30 隸屬于德國 ARIS Stellantriebe GmbH 推出的 nano+ 系列，是一款結構緊湊的電動角行程執行器，額定扭矩 20 Nm，額定行程時間 30 s/90°。該型號采用同步電機驅動，配套金屬正齒輪減速機構，殼體與端蓋為壓鑄鋁材并經過粉末涂裝，可滿足常規工業環境中的耐腐蝕要求。電機、減速機、行程開關及可選電子元件集成在一個密封腔體內，提供 IP65 標準防護，可選 IP66。執行器可直接安裝在閥門、擋板或其他需要旋轉驅動的機構上，通過外部開關量或模擬量信號進行控制，適用于連續運行或間歇操作場合。
功能特點
電機部分選用短路保護同步電機，短時過載后仍可自動恢復，無需額外熱保護元件。減速機構采用金屬正齒輪，齒輪比經過計算，使輸出軸在 30 s 內完成 90° 旋轉，滿足多數調節閥或切斷閥的時間要求。輸出軸為不銹鋼 1.4021，帶標準四方頭及盲孔，可選配 ISO 5211 F05/F07 法蘭或圓軸帶鍵槽，便于與閥桿或適配器連接。殼體內置兩組可獨立調節的機械凸輪開關，用于確定全開與全關位置，開關容量 250 V AC / 3 A，亦可選裝四組開關或電位計。所有電氣接口通過三只 M16×1.5 電纜引入裝置實現，出廠時配有塑料悶蓋，用戶可根據現場布線需要更換為電纜密封接頭。整機在 -15 °C 至 +60 °C 環境溫度下可持續通電運行，如選裝 PMR 加熱器，則可擴展至 -40 °C 至 +80 °C。殼體內部采用終身潤滑脂，無需后續補油，日常維護僅涉及外觀清潔和電氣連接檢查。
選型指南
選型時需關注以下要素：扭矩與速度——20 Nm/30 s 為典型配置，若閥門扭矩曲線更高或更低，可參考同系列 05-30、10-30、25-30 等規格；供電電源——默認 230 V AC，若現場僅有 24 V DC，可選擇 Nano S-DC 20-30 直流型號；控制方式——標準配置為三位點動，如需比例調節，可選配內置伺服板或外部定位器；反饋信號——除機械開關外，可增設 4-20 mA 輸出、電位計或 Fail-Safe 功能；環境等級——標準 IP65，若用于粉塵或噴淋區域，可升級至 IP66；防爆需求——如需 Zone 2 或 Zone 22 環境，可訂購 Ex 版本；安裝方位——執行器可任意角度安裝，但建議電機軸線高于水平線，防止冷凝水積聚；電纜長度——標準 1 m 引線，若控制柜距離較遠，可加長至 5 m 或選用接線盒過渡。所有選件在訂貨時以代碼形式附加于型號末尾，用戶需與供應商確認交貨周期。
技術參數
額定扭矩：20 Nm
額定行程時間：30 s/90°（50 Hz 電源），25 s/90°（60 Hz 電源）
行程角度：標準 90°，可選 10°–330° 或連續多圈
電機類型：同步電機（AC），短時工作制 S2-15 min
防護等級：IP65（標準），可選 IP66
環境溫度：-15 °C … +60 °C（標準），-40 °C … +80 °C（帶加熱器）
殼體材質：壓鑄鋁 EN AC-44200，粉末涂層
端蓋材質：鋁 EN AW-6060 T6，粉末涂層
輸出軸材質：不銹鋼 1.4021，四方 11 mm×11 mm×50 mm
機械開關：2× SPDT，250 V AC 3 A（標準），可選 4× SPDT
電位計：1 kΩ 或 10 kΩ（可選）
供電電壓：230 V AC ±10 %，可選 115 V AC、24 V AC、24 V DC
功耗：運行 25 W，待機 5 W
電纜引入：3× M16×1.5，含塑料悶蓋
重量：約 1.9 kg
使用壽命：≥ 20 萬次全行程（常溫常壓工況）
產品尺寸
外形為長方體，高 74 mm、寬 145 mm、深 105 mm（不含手柄）。輸出軸中心至殼體底面 36 mm，四方軸長 50 mm。側面預留四個 Ø5.2 mm 安裝孔，與 ISO 5211 F05 法蘭孔距一致；頂部 M16 電纜引入裝置至底面 25 mm。手柄高度 35 mm，可折疊并自動脫離輸出軸，避免與閥門手輪干涉。若選裝位置指示器，窗口位于頂部中央，刻度 0–90°，透明聚碳酸酯蓋可徒手旋轉調零。
應用領域

Nano S 20-30 可用于暖通空調系統中的蝶閥、球閥驅動，實現風量或水溫調節；在食品飲料行業，配合衛生級蝶閥完成就地清洗（CIP）管路的通斷；在水處理廠，驅動 DN25-DN50 隔膜閥或閘閥，完成藥劑投加或過濾流程切換；在化工裝置，用于腐蝕性氣體管路的聚四氟乙烯襯里球閥；在樓宇自動化，通過樓宇管理系統（BMS）實現風機盤管或換熱機組的遠程控制；在電力行業，驅動煙氣擋板或冷卻水閥門，完成啟停或負荷調節。該執行器體積小、重量輕，可直接安裝在閥門上方，無需額外支架即可與管道系統形成一體化單元.

對于需要進一步了解或采購相關產品的用戶，建議聯系友定貿易（上海）有限公司，以獲取詳細的技術規格和專業的客戶支持郵箱：trade@youdingsh.com；13764331204
