產品介紹

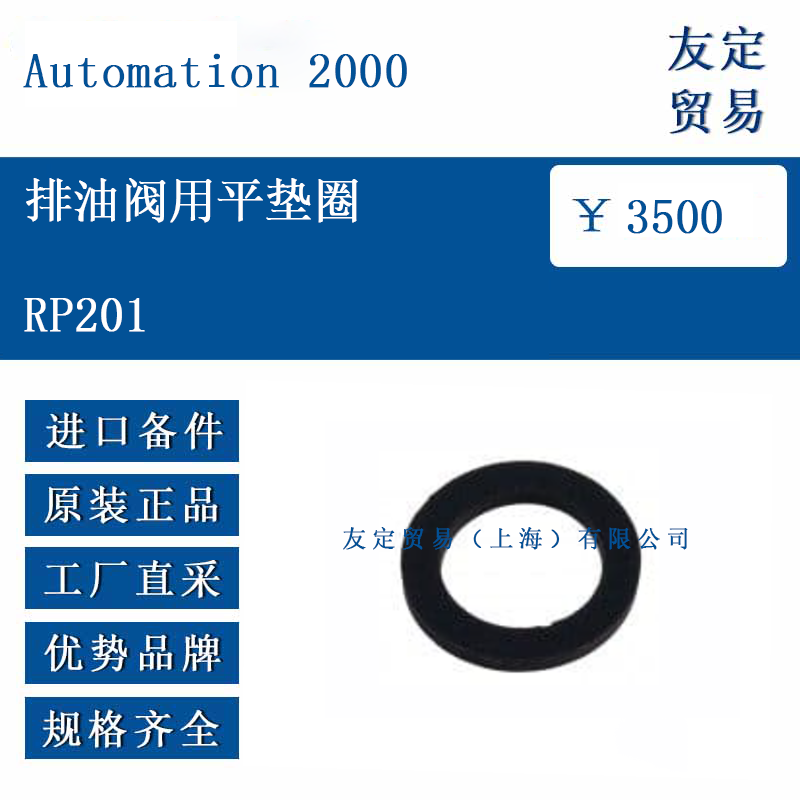

RP201 是法國Automation 2000為排油閥、排水龍頭及同類螺紋接口設計的可更換平面密封墊圈，用于確保油液在靜態或輕微脈動工況下不發生滲漏。該墊圈采用一次模壓成型，厚度及外徑公差控制在機械加工級精度，可直接嵌入閥體與法蘭或閥體與螺母之間的密封槽內，也可作為維修包單獨更換。RP201 與RP109、RP115、RP120 等排油閥系列及DGPT2 系列油氣指示器原裝排水閥完全兼容，適合礦物油、硅油及酯基絕緣液體環境。

功能特點

RP201 為扁平環形結構，無金屬骨架，壓縮后回彈性能穩定，可在溫度循環及輕微振動工況下保持密封。墊圈兩側表面經微磨毛處理，增加與金屬面的貼合度，減少微滲漏風險。材料選用耐油氟橡膠，配方中加入抗老化劑，可在-40 °C 至 +140 °C 范圍內長期工作而不硬化或軟化。墊圈邊緣倒圓，便于安裝時定位，避免剪切損傷。每批次均經壓力泄漏測試，測試介質為變壓器油，測試壓力為1 bar，保壓5分鐘無可見泄漏。

選型指南

用戶在訂購RP201 時需確認接口尺寸、材料等級及數量。標準規格為內徑10 mm、外徑22 mm、厚度2 mm，適用于G1/2 螺紋閥體；若接口為G3/4 或M20×1.5，可定制外徑26 mm 或28 mm，厚度1.5 mm 或2.5 mm。常規材料為Viton FPM，若介質含酯類或低溫需求，可改用HNBR 或EPDM。海洋或化工環境可指定全氟醚橡膠，訂貨時需說明工作溫度及化學兼容性。制造方提供散裝或維修包兩種供貨形式，維修包內含墊圈、安裝提示及扭矩建議標簽。

技術參數

材質：Viton氟橡膠，黑色
硬度：Shore A 75 ±5
密度：1.83 g/cm³
拉伸強度：≥8 MPa
斷裂伸長率：≥150 %
壓縮永久變形：≤15 %（100 °C，22小時，25 %壓縮）
工作溫度：-40 °C 至 +140 °C
耐油性：IRM903 100 °C，72小時體積膨脹 ≤5 %
密封壓力：≤1 bar（靜態）
尺寸公差：外徑 ±0.2 mm，厚度 ±0.1 mm

顏色標識：黑色，邊緣激光刻型號

產品尺寸

RP201 內徑10 mm，外徑22 mm，厚度2 mm，環形寬度6 mm。外緣倒角0.5×45°，內孔倒圓R0.3，便于安裝定位。G3/4 定制版外徑26 mm，厚度2 mm；M20×1.5 定制版外徑28 mm，厚度1.5 mm。每片重量約2.5 g，散裝100片/袋，維修包10片/袋。

應用領域

RP201 平墊圈適用于6 kV 及以上油浸式電力變壓器、配電變壓器、電爐變壓器、牽引變壓器、海上風電升壓變、化工配電裝置、船舶配電系統等的排油閥、排水閥、取樣閥接口。在鹽霧、潮濕、酸堿氣體或溫差劇烈變化的場所，可作為定期維護或現場檢修的密封備件，確保油液不滲漏，延長設備檢修周期。

?
