產品介紹

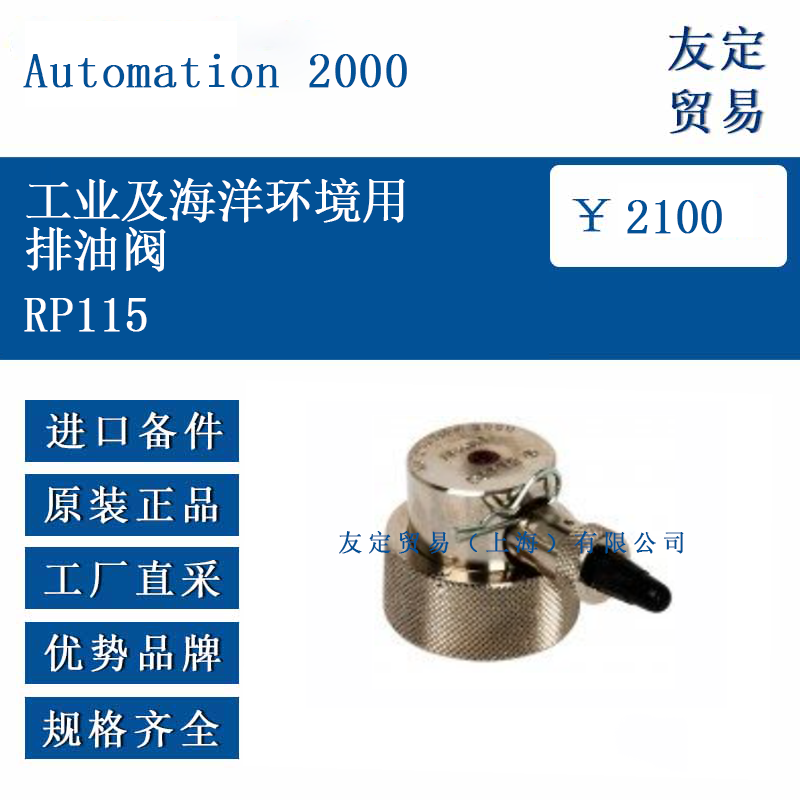

RP115 是法國Automation 2000專為重腐蝕、鹽霧及高濕度場合設計的排油閥，可直接替換標準黃銅排油閥，安裝在DGPT2系列油氣指示器或變壓器箱體側面。閥體采用AISI 316L不銹鋼整體鍛造，表面經電化學鈍化處理，手柄、墊圈及緊固件均選用與閥體同材質或等效耐蝕材料，確保在長期接觸礦物油、酯類液體及海洋大氣環境下仍能維持機械與密封性能。閥口為直通流道，兼具排油、取樣與注油功能，適合運維周期較長的海上平臺、沿海變電站或化工裝置。
功能特點
RP115保留傳統90°旋轉啟閉方式，手柄與閥芯一體化設計，關閉時通過錐面壓緊Viton氟橡膠墊圈形成第一道密封；閥體與接口之間配置不銹鋼波形墊圈，補償溫度循環引起的微變形，降低泄漏風險。手柄頂部銑有凹槽，可加裝鉛封，防止非授權操作。閥體表面滾花處理，戴手套亦可穩固握持。可選配AISI 316L防護帽，運輸或停機時旋緊，避免鹽霧進入。整體無銅、無鋁外露，杜絕電化學腐蝕。
選型指南
訂貨時需確認接口螺紋、密封材質及附件。標準接口為G1/2外螺紋，可選G3/4或M20×1.5；如需與軟管連接，可增配旋轉接頭。常規墊圈為Viton，若介質溫度低于-25 °C或高于130 °C，可改用HNBR或全氟醚橡膠。海洋環境默認配防護帽及掛鏈；若現場空間有限，可定制短柄或無柄結構。制造方提供整包供貨，含閥體、墊圈、防護帽、安裝說明及扭矩提示標簽。
技術參數
閥體材質：AISI 316L，整體鍛造
表面處理：電化學鈍化，Ra≤0.8 μm
密封墊圈：Viton氟橡膠，硬度Shore A 75
接口螺紋：G1/2、G3/4、M20×1.5可選
通徑：10 mm
最大工作壓力：1 bar表壓
介質溫度：-40 °C至+140 °C
啟閉扭矩：≤3 N·m
鹽霧試驗：1000小時無紅銹
防護等級：IP66（配防護帽）
重量：約0.11 kg
產品尺寸
RP115全長72 mm，六角對邊27 mm，螺紋長度15 mm。手柄直徑30 mm，高度26 mm，全開位置與閥體成90°。閥口中心至安裝面32 mm，短柄版本長度縮短至48 mm，適用于狹窄柜體。防護帽外徑34 mm，旋緊后增加高度8 mm。
應用領域

RP115排油閥適用于6 kV及以上油浸式電力變壓器、配電變壓器、牽引變壓器、海上風電升壓變、化工配電裝置、船舶配電系統等。在鹽霧、潮濕、酸堿氣體或溫差劇烈變化的場所，可作為排油、取樣、注油接口，也可作為DGPT2油氣指示器的排放口，滿足長期免維護需求。

?
