產品介紹

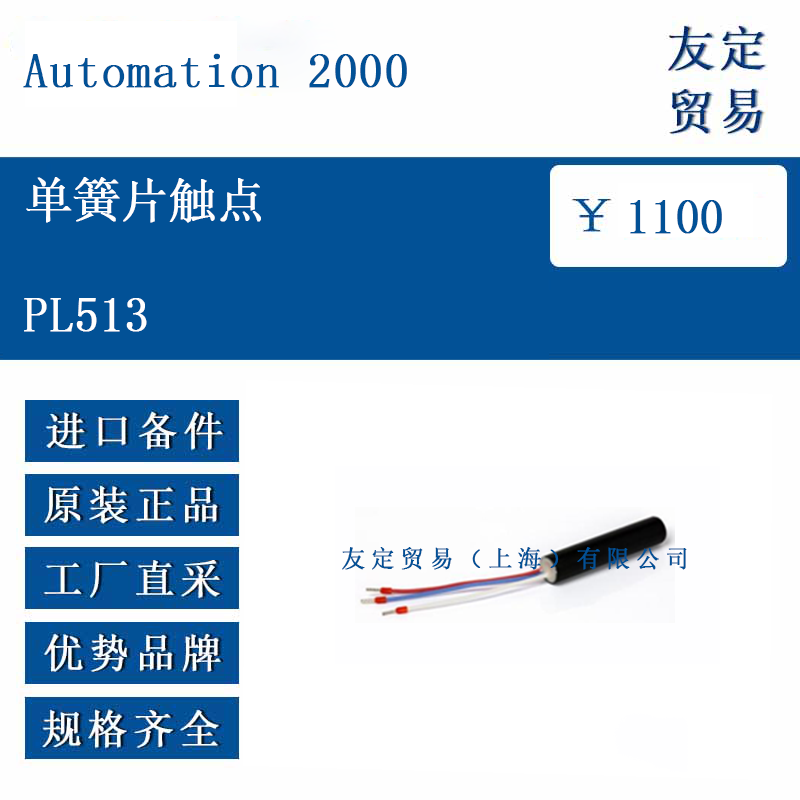

PL513 是法國 Automation 2000 為 DGPT2 系列油氣指示器設計的一只常開-常閉轉換型磁簧開關，用于檢測變壓器油中分離出的氣體體積。該元件安裝于透明腔體內部，當氣體聚集并推動磁性浮子到達設定位置時，浮子內置磁環觸發簧片動作，輸出無源干接點信號。PL513 采用玻璃-金屬密封結構，觸點部分與外界完全隔離，可長期浸泡在絕緣油中而不受污染。其機械壽命與電氣壽命均經過常規型式試驗驗證，適合與變壓器二次保護回路、報警裝置或數據采集單元配合使用。
功能特點
PL513 僅提供一路轉換觸點，動作后同時給出常開與常閉信號，方便用戶根據二次回路邏輯選擇接入方式。觸發體積固定在 140 cm³，允許偏差 ±5 cm³，滿足 IEC EN 50216-3 對氣體繼電器動作區間的推薦值。磁簧開關本身無需供電，動作時無電弧外泄，適合安裝在無爆炸風險的油浸設備內部。透明腔體側壁印有 10–160 cm³ 的刻度，配合浮子位置可直接讀取當前氣體體積。更換或維護時，只需拆下透明上蓋即可取出磁簧組件，無需排空變壓器油。
選型指南
PL513 作為標準單觸點的代號為 “1G”，可直接替換 DGPT2 系列中損壞或老化的氣體檢測元件。若系統需要兩級報警，可在訂貨時選擇 “2G” 雙同步觸點或 “2GD” 雙偏移觸點，此時需配套使用雙浮子結構。海洋或高濕環境建議同時選用 AISI 316L 材質的防磁屏蔽，以減少外部磁場對磁簧的干擾。確認訂貨時，應說明工作電壓與負載類型，以便制造方核對觸點容量是否滿足現場要求。
技術參數
觸點形式：1×SPDT（轉換型）
觸發體積：140 cm³（可定制 100–200 cm³）
測量精度：±5 cm³
觸點額定值：250 V AC / 0.5 A（電阻負載）
接觸電阻：≤150 mΩ（初始值）
絕緣電阻：≥10 MΩ（500 V DC 測）
工頻耐壓：2 000 V AC，1 min 無擊穿
環境溫度：-40 °C 至 +65 °C
油中耐溫：≤140 °C
機械壽命：約 1×10? 次
電氣壽命：≥ 5×10? 次（額定負載）
材質：簧片部分為鎳鐵合金，外殼封裝玻璃，浮子為耐油聚丙烯，磁環為鐵氧體
產品尺寸
PL513 的磁簧管本體長度 22 mm，直徑 4 mm，兩端鍍錫銅引線長 250 mm，截面 0.5 mm²。配套浮子外徑 32 mm，內孔 10 mm，厚度 9 mm，整體高度 27 mm。浮子中心磁環與磁簧管中心距在 12 mm 以內即可可靠吸合。安裝時磁簧管水平插入腔體側壁的專用支架，支架孔徑 5 mm，深度 20 mm，無需額外緊固件。透明腔體內部寬度 60 mm，高度 110 mm，為浮子提供上下浮動行程約 85 mm。
應用領域

PL513 適用于 6 kV 及以上油浸式電力變壓器、配電變壓器、電爐變壓器、牽引變壓器及整流變壓器。在風電場升壓站、光伏電站匯流站、城市配網、工業廠區、軌道交通牽引變電站及船舶配電系統中，均可作為氣體檢測元件獨立使用，或與壓力開關、溫度開關共同組成三合一保護單元。其無源干接點輸出可直接接入現有繼電保護裝置、PLC 或 RTU，實現就地或遠程報警。

?
