產品介紹

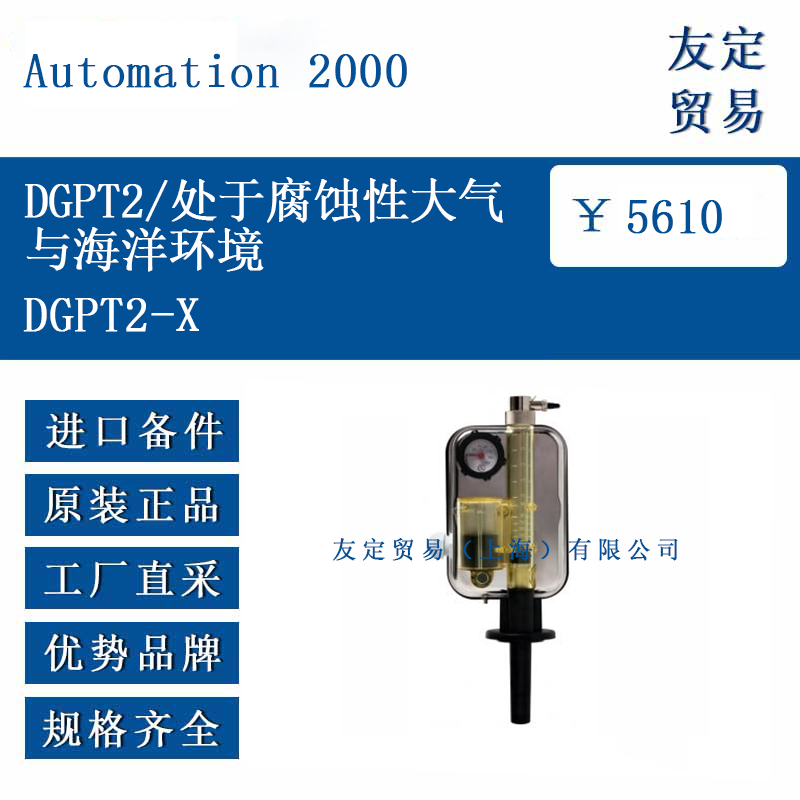

DGPT2-X是Automation 2000 DGPT2系列變壓器保護繼電器的一個特定配置版本，專為在腐蝕性大氣和海洋環境條件下長期可靠運行而設計。該型號在標準DGPT2功能完整保留的基礎上，對關鍵外部組件進行了材料升級，以增強其在含有鹽霧、高濕度或工業污染物等具有侵蝕性環境中的耐受能力。DGPT2-X的核心目標是在不改變設備核心監控功能（氣體、壓力、溫度）的前提下，提升其在嚴苛戶外或海上應用場景下的物理耐久性。

功能特點
DGPT2-X的功能特性與標準DGPT2繼電器完全一致，包括監測變壓器內部氣體積累（通過簧片觸點）、檢測過壓狀況（通過壓力開關）以及監控溫度異常（通過恒溫器和溫度計）。

金屬外殼與蓋子： 由標準AISI 304不銹鋼升級為AISI 316L不銹鋼。AISI 316L含有鉬元素，顯著提升了對氯化物（如鹽霧）和多種工業化學物質的耐腐蝕能力。

排水龍頭： 采用經過化學鍍（通常指鎳磷鍍層）處理的黃銅制造。該鍍層提供了額外的屏障，增強了黃銅基體在潮濕和腐蝕性介質中的防護。

固定鉤： 同樣采用AISI 316L不銹鋼制造，確保安裝固定件在惡劣環境中不易銹蝕失效。

防護等級維持： 盡管材料升級，其防護等級（IP56防塵防水，IK07抗機械沖擊）與標準型號相同，確保內部電氣元件和塑料主體免受外部固體異物侵入和水濺的影響。

核心功能不變： 氣體體積監測精度（±5 cm³）、壓力開關設定范圍（0-500 mbar或0-700 mbar）和精度（±10 mbar設定，±5 mbar測量）、溫度監控范圍（40-140°C）和精度等核心性能參數與標準DGPT2一致。

選型指南

環境評估： 明確設備將暴露的環境類型。典型適用場景包括近海設施（海上平臺、船舶）、沿海地區電站、化工廠、造紙廠、污水處理廠等高濕度、高鹽分或含硫化物、氯離子等腐蝕性污染物的大氣環境。

主設備要求： DGPT2-X作為DGPT2的特定環境版本，其基本選型（如是否需要雙氣體觸點2G/2GD、雙壓力觸點2P/2PD、Pt100傳感器PT、儲油柜連接IB等）遵循標準DGPT2的選型規則。X選項是疊加在其他功能選項之上的材料包。

兼容性確認： 當同時選擇其他選項（如高溫主體HT、帶泄壓閥的排油閥SO）時，需確認這些選項在X版本中是否可用或是否也采用了相應的耐腐蝕材料。例如，標準SO排油閥材質為鍍鎳黃銅，在X配置下可能已滿足要求，或需特別說明。

成本考量： 由于使用了更高等級的材料（如AISI 316L不銹鋼），DGPT2-X的成本通常會高于標準型號。選型決策需平衡環境嚴苛程度、預期設備壽命和維護成本。

規范符合性： 某些特定行業或地區的規范可能對海洋或腐蝕環境下的設備材料有明確要求（如船級社規范），選型時需確保DGPT2-X滿足這些規定。

技術參數

外殼材質： 金屬外殼和蓋子：AISI 316L不銹鋼。

排水龍頭材質： 化學鍍涂層黃銅。

固定鉤材質： AISI 316L不銹鋼。

塑料主體材質： Trogamid® T5004（與標準型號相同，需注意禁用清潔劑）。

防護等級： IP56, IK07。

工作環境溫度： -40°C 至 +65°C。

介電溫度： ≤ 140°C（標準），或可選HT選項（≤ 170°C）。

氣體體積：10-160 cm³，精度±5 cm³（簧片觸點）。

壓力：設定范圍0-500 mbar（可擴展至0-700 mbar），設定精度±10 mbar，測量精度±5 mbar，響應時間≤5 ms。

溫度：設定范圍40-140°C，設定精度±2.5°C，測量精度（例：60°C時±3°C, 90°C時±1.5°C）。

溫度計：顯示范圍40-150°C，讀數精度±1°C。

端子排：間距6mm，緊固能力4 mm²（12或18端子）。

絕緣電阻：500 VDC, ≥20 MΩ（端子與地）。

介電強度：2000 VAC, 1分鐘（端子與地）。

觸點分斷能力：依據功能（氣體、壓力、溫度）不同，具體參數參考文檔中分斷能力表格（24VDC, 48VDC, 110VDC, 220VDC, 250VAC）。

接線： M25電纜格蘭頭（帶錨），緊固能力Φ13-18mm。

接地： 內部接地螺釘M5，外部底座接地螺釘M6。

標準符合性： 同標準DGPT2（IEC EN 50216-1, IEC EN 50216-3, IEC EN 60529, NF EN 60439-1, NF EN 60950, NF C17-300, NF C52-107）。

產品尺寸
DGPT2-X的外部尺寸與標準DGPT2型號完全相同，材料升級不影響其物理安裝接口和占用空間。

總高度： 約297 mm。

塑料主體高度： 約207 mm。

法蘭直徑： 85 mm。

安裝螺栓圓直徑： 97 mm (±2 mm)。通常提供3個（120°分布）或4個（90°分布）安裝孔位用于固定鉤。

溫度計套管長度： 104 mm (直徑上端27mm向下漸縮至24mm)。

法蘭軸高度： 約20 mm (法蘭面到主體底部)。

外殼尺寸（金屬部分）： 寬度約148 mm，深度約93 mm，高度約52 mm。

應用領域
DGPT2-X專門部署在存在腐蝕性挑戰的環境中，典型應用場景包括：

海洋與近海工業： 船舶（商船、軍艦、海工船）上的主變壓器、配電變壓器；海上石油和天然氣平臺、風力發電場的變壓器設備；港口碼頭岸電設施。

沿海地區電力設施： 位于海岸線附近的發電廠、變電站、配電所內的油浸式變壓器和電抗器。這些地區常年暴露在高鹽分、高濕度的海風中。

重工業區： 化工廠、煉油廠、造紙廠、冶金廠、水泥廠等排放含硫化合物、氯離子、氮氧化物或其他腐蝕性氣體的工業區域內的電力變壓器。

高污染或高濕度內陸地區： 某些內陸工業區或常年高濕度、多雨霧且存在工業污染的地區，其環境也可能對標準設備材料構成腐蝕風險。


要求高耐久性的關鍵基礎設施： 對設備使用壽命和維護周期有嚴格要求的場合，即使環境腐蝕性未達極端，也可考慮選用X版本以延長維護間隔。

?
