產品介紹

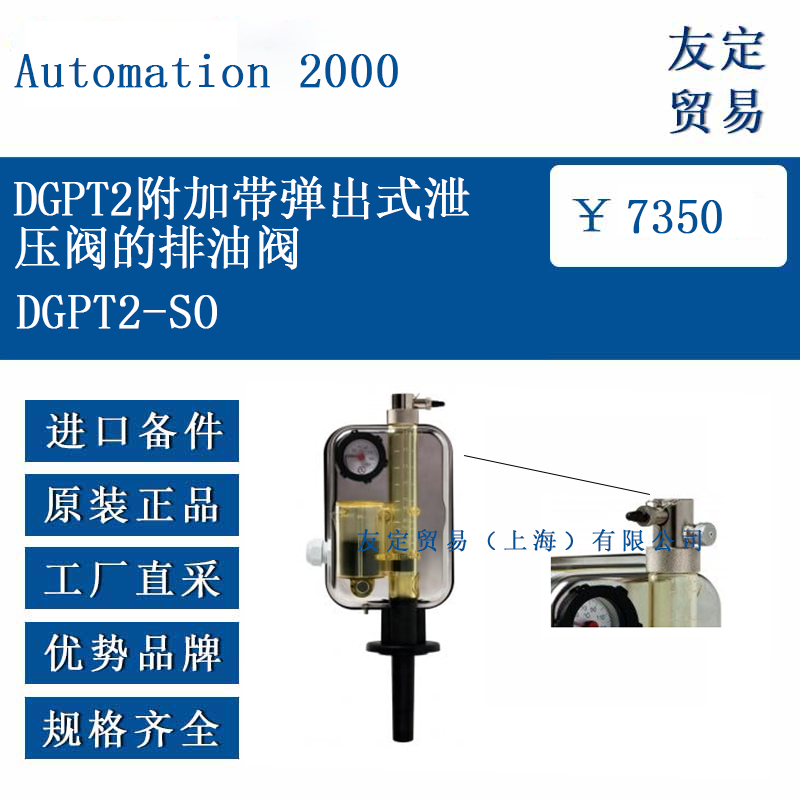

DGPT2-SO是專為Automation 2000 DGPT2系列變壓器保護繼電器設計的一款功能性附加組件。其主要作用在于替換或升級標準DGPT2裝置上的常規排油閥。該組件的核心特征是集成了一個機械式壓力釋放機構，旨在為變壓器內部介質（電介質）提供額外的壓力保護層級。當變壓器油箱內部因特定故障工況產生異常壓力時，此機構按預定條件動作，輔助維護設備結構的完整性。DGPT2-SO作為DGPT2系統的可選配件，其設計遵循相關的工業設備安全標準，安裝于DGPT2塑料主體的底部接口位置。
功能特點
DGPT2-SO的核心功能是提供被動的壓力保護。其內置的機械壓力釋放機構在檢測到DGPT2內部腔體壓力超過預設限值時，會觸發動作。該動作通常表現為閥門內部組件的物理位移（彈出），從而在受控條件下迅速建立一條臨時的壓力釋放通道。這種設計允許積聚在DGPT2及相連變壓器空間內的過壓氣體或液體介質得以安全排放，有助于降低因壓力持續上升導致設備損壞的可能性。該機構動作后，通常需要人工檢查和復位。
該組件在非動作狀態下，其排油閥功能與標準閥門一致，用于正常的介質取樣或維護性排放。其結構材料（通常為鍍鎳黃銅）具備一定的耐腐蝕性和機械強度，以適應變壓器運行環境。集成壓力釋放機構的設計旨在作為變壓器本體壓力保護系統（如壓力釋放閥或防爆膜）的補充或后備措施，而非替代。
選型指南
DGPT2-SO僅適用于Automation 2000 DGPT2系列變壓器保護繼電器本體。在選擇該選項時，必須明確主設備（DGPT2）的具體型號和規格。用戶需在訂購DGPT2設備時或在后續加裝改造中明確指定SO選件。
主設備兼容性： 確認現有的或計劃采購的DGPT2型號支持SO選項的安裝接口。
壓力設定需求： DGPT2-SO內置壓力釋放機構的動作閾值（設定點）并非固定值，而是依據變壓器制造商的規范或用戶現場的實際保護需求在訂購時確定。用戶需明確告知所需的釋放壓力值（單位通常為bar或mbar）。
校準責任： 壓力釋放機構的最終校準工作由設備供應商在生產或配置階段完成，用戶后續無法自行調整。校準值由客戶定義并提供給供應商。
應用場景評估： 評估變壓器運行環境、潛在故障模式及現有保護措施，判斷是否確需在DGPT2上增加此額外的壓力釋放功能。
技術參數
類型： 集成機械式壓力釋放機構的排油閥。
主體材料： 鍍鎳黃銅（標準配置）。
主要功能： 正常排油/取樣；過壓釋放。

壓力釋放設定點： 用戶定義（在訂購時指定具體數值，單位bar或mbar）。校準工作由供應商完成。

釋放機制： 彈出式機械動作。

復位方式： 手動復位（動作后需人工干預恢復）。

安裝接口： 設計用于匹配DGPT2塑料主體底部的標準排油閥接口。

工作溫度范圍： 需與DGPT2主體一致（通常為環境溫度-40°C至+65°C，介電溫度≤140°C）。

密封件： 閥體密封件通常采用Viton®材料（氟橡膠），具有良好的耐油和耐溫性能。

相關標準： 其設計與制造需符合DGPT2繼電器所遵循的工業標準（如IEC EN 50216-1, IEC EN 50216-3等），特別是涉及配件安全性和可靠性的要求。

分?jǐn)嗄芰ΓP(guān)聯觸點）： 壓力釋放動作本身通常不直接關聯電氣觸點。若需壓力狀態信號，應參考DGPT2主體配備的獨立壓力開關（P1, P2）的技術參數（如觸點容量、設定范圍等）。

產品尺寸
DGPT2-SO作為安裝在DGPT2主體底部的閥門組件，其外部尺寸需與標準排油閥兼容，以確保不影響DGPT2整體的安裝空間要求。具體的總成尺寸（如長度、外徑、連接螺紋規格）需參考Automation 2000提供的DGPT2-SO專用圖紙或數據表。其安裝不會顯著改變DGPT2主體（約297mm高，法蘭直徑85mm）在變壓器上的基本空間占用。法蘭安裝孔分布在直徑97mm (±2mm)的圓周上，通常有3個（120°分布）或4個（90°分布）安裝孔位。

應用領域

電力變壓器： 油浸式配電變壓器、電力變壓器，作為本體壓力釋放保護措施的補充。

電抗器： 油浸式電抗器。

有載分接開關（OLTC）油箱： 部分設計可能將DGPT2用于監測OLTC油箱。


其他充油電氣設備： 使用絕緣油作為絕緣和冷卻介質的高壓電氣設備。

?
