產品介紹

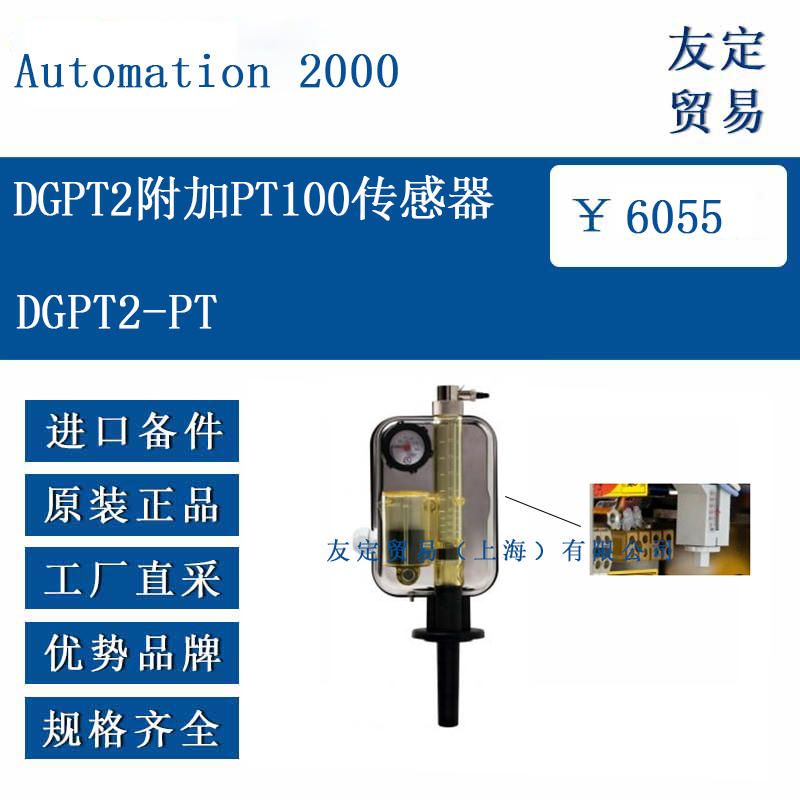

Automation 2000 DGPT2 附加 PT100 傳感器（型號標識為 DGPT2-PT 或選型代碼 PT）是針對 DGPT2 變壓器保護繼電器系統設計的一款專用溫度傳感組件。它不作為獨立產品使用，而是作為 DGPT2 系統的一個集成化選配功能。該傳感器基于鉑電阻（Pt100）測溫原理，旨在為變壓器操作人員提供變壓器內部電介質（絕緣油）溫度的精確電信號測量。其核心作用是將傳統的機械式溫度指示/報警功能擴展為連續、可遠程傳輸的電信號輸出，滿足更精細的溫度監控或數據記錄需求。

功能特點
DGPT2-PT 傳感器的主要功能是實時測量變壓器油箱中介電質的溫度，并將該溫度值轉化為電阻信號輸出（Pt100：0°C 時為 100 Ω，100°C 時為 138.5 Ω）。其物理結構被集成在 DGPT2 主體底部的專用溫度計套管中，該套管由特定材料制造，能夠直接浸入變壓器油內，確保測量的直接性和響應速度。傳感器本身不包含顯示或控制功能，其輸出信號需要接入用戶外部的顯示儀表、數據采集系統（SCADA）或控制裝置進行處理和利用。
該傳感器的一個關鍵設計是環境溫度補償機制，旨在減少外部環境溫度波動對測量結果的影響，提升在變壓器實際運行工況下油溫測量的準確性。根據用戶的具體接線要求，該傳感器支持 3 線制或 4 線制連接方式。采用 3 線制或 4 線制接線能有效減少連接導線自身電阻帶來的測量誤差，是工業上獲取較遠距離傳輸時較高精度溫度測量的常用方法。信號通過 DGPT2 金屬外殼內的獨立專用接線端子引出，便于用戶安全、規范地接入外部線路。

選型指南
DGPT2-PT 是 DGPT2 系列繼電器的一個可選配置項。用戶在訂購 DGPT2 變壓器保護繼電器時，若需要額外的連續溫度信號輸出功能，則需在訂單中明確指定包含 PT 選項。該選項通常可與 DGPT2 的其他標準功能（如氣體積累監測、突發壓力監測、機械溫度計、機械溫度開關）以及其他選配項（如額外的氣體或壓力觸點、工業連接器等）并存，互不影響。
在選型時，用戶需要明確告知供應商所需的 Pt100 傳感器接線方式（3 線制或 4 線制）。此外，用戶應確認其外部接收 Pt100 信號的設備（如顯示儀表、PLC 輸入模塊）的兼容性，包括信號類型（電阻）、量程范圍、接線方式以及所需的測量精度是否匹配。DGPT2-PT 提供的是標準的 Pt100 信號，符合通用的工業溫度傳感器規范。

技術參數

傳感器類型： Pt100 鉑電阻溫度傳感器。

電阻特性： 0°C 時電阻為 100 Ω；100°C 時電阻約為 138.5 Ω。

測溫范圍： 設計用于測量變壓器介電質溫度，其耐受范圍與 DGPT2 主體一致（介電溫度 ≤ 140°C）。傳感器本身的長期工作范圍需參考鉑電阻標準規格。

接線方式： 支持 3 線制或 4 線制連接（需在訂購時指定）。

精度： 原始資料未提供具體的 Pt100 傳感器精度等級信息。其精度表現依賴于 Pt100 元件本身的工業標準等級及系統集成因素。

環境溫度補償： 具備。

安裝位置： 集成于 DGPT2 主體底部的專用溫度計套管內。

長度：104 mm。

直徑：上端約 27 mm，下端約 24 mm。

材料：與 DGPT2 法蘭相同的非導電材料。

電氣連接： 通過 DGPT2 金屬外殼內部的獨立專用接線端子連接。

防護等級： Pt100 傳感器本身安裝在防護等級為 IP56、IK07 的 DGPT2 外殼內部。

標準符合性： DGPT2 整體符合 IEC EN 50216-1, IEC EN 50216-3, IEC EN 60529, NF EN 60439-1, NF EN 60950, NF C17-300, NF C52-107 等標準，這些標準涵蓋了包含其配件在內的安全性、環境防護及變壓器附件要求。Pt100 傳感器作為配件需符合相應的測溫元件標準。

工作條件： 與 DGPT2 主體相同：環境溫度 -40°C 至 +65°C，介電溫度 ≤ 140°C。

產品尺寸
主體法蘭直徑：85 mm。

安裝固定螺栓分布圓直徑：97 mm (±2 mm)。

溫度計套管長度：104 mm (從法蘭安裝面算起)。

整體高度（含法蘭和溫度計套管）：約 297 mm。

主體最大寬度：約 148 mm。

金屬外殼尺寸（寬 x 高 x 深）：約 148 mm x 207 mm x 93 mm 。

應用領域

電力變壓器監控： 在變電站、發電廠、工礦企業配電系統中，為運行人員提供實時的油溫信號，用于監視變壓器負載狀態、散熱狀況，輔助進行負載管理決策。

數據采集與記錄系統 (SCADA/DCS)： 將 Pt100 信號接入電站或工廠的中央監控系統，實現變壓器油溫的遠程實時顯示、歷史數據存儲、趨勢分析以及超限報警（需外部系統設定閾值）。

溫度控制回路： 為變壓器冷卻系統的自動控制（如啟動/停止風扇、油泵）提供高精度的過程變量輸入信號。

預防性維護： 通過持續監測油溫及其變化趨勢，結合其他參數（如氣體積累），為評估變壓器絕緣狀況和安排維護計劃提供數據支持。


需要冗余或更高精度溫度監測的場景： 作為 DGPT2 內置機械式恒溫器（溫度開關）和溫度計的補充，提供電信號輸出，滿足更高可靠性或不同測量原理的需求。

?
