產品介紹

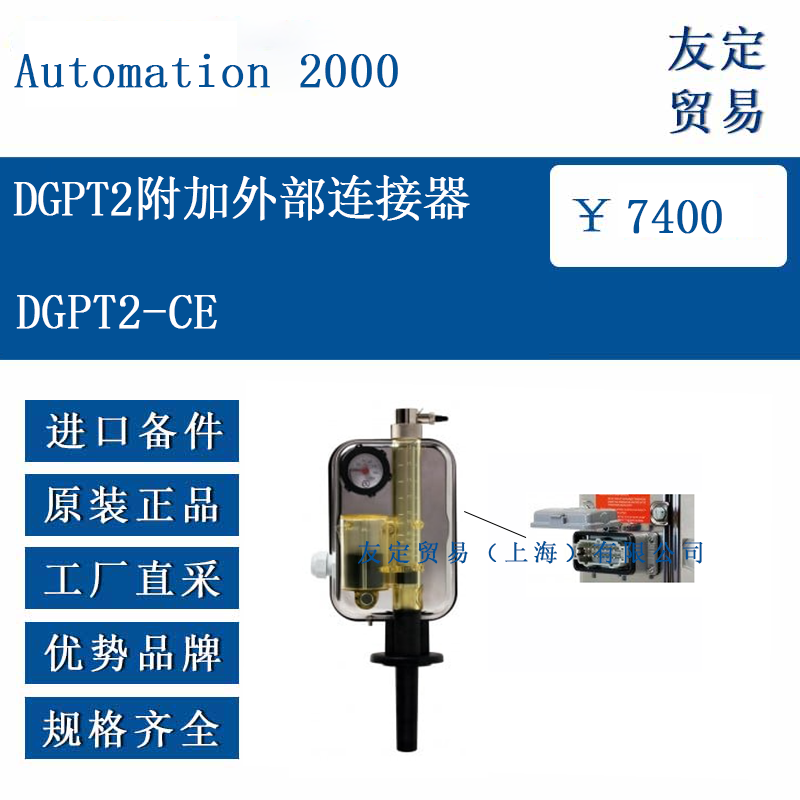

Automation 2000 DGPT2 是一種用于油浸式電力變壓器的綜合監測與保護裝置，集成氣體積累監測、壓力保護、溫度監測及液位指示功能。DGPT2-CE 型號是在標準 DGPT2 基礎上選配了工業級外部連接器的版本。該選件通過在金屬外殼蓋面集成 Harting 品牌連接器，使用戶無需開啟設備外殼即可連接或斷開接線系統，適用于需要快速接線調試、維護或頻繁測試的應用場景。

功能特點
外部快速接入： 金屬外殼蓋面預裝 Harting 工業連接器，支持帶電狀態下安全插拔線纜，避免開蓋操作帶來的密封破壞或誤觸風險。

維護便捷性： 檢修或測試時無需拆卸外殼螺栓，直接通過連接器插拔即可完成線路通斷，減少維護時間及密封件損耗。

防護完整性： 連接器集成后維持原設備防護等級（IP56、IK07），確保防塵、防噴水及抗機械沖擊能力不受影響。

兼容標準功能： 保留 DGPT2 全部監測功能：氣體體積監測（簧片觸點）、壓力保護（壓力開關）、雙路溫度控制（恒溫器）及液位指示。

安全閉鎖： 外殼原有鉛封設計（2個螺釘）可繼續使用，防止未授權操作。

選型指南
連接器必要性評估： 若應用場景涉及定期測試、調試或需快速更換設備，CE 選件可顯著提升效率；若為固定安裝且維護周期長，標準型號可能更適用。

兼容其他選件： CE 選件可與其他功能選件疊加，例如：

壓力觸點配置：選 2P（雙同步壓力觸點）或 2PD（雙偏移壓力觸點）。

環境適配：選 X（316L不銹鋼材質）用于腐蝕環境，或 HT（耐170℃介質）用于高溫工況。

擴展監測：選 PT（Pt100溫度傳感器）實現遠程溫度信號輸出。

安裝條件確認： 連接器需額外外部空間便于插拔操作，安裝時需預留接口操作距離。

技術參數

類型：Harting 工業連接器。

功能：支持接線系統不斷電連接/斷開。

防護等級：維持 IP56、IK07（與外殼整體評級）。

外殼材質：標準版 AISI 304 不銹鋼（選 X 時為 AISI 316L）。

環境溫度：-40°C 至 +65°C。

介質溫度：≤140°C（選 HT 時 ≤170°C）。

端子參數：間距 6 mm，接線能力 4 mm²（12 或 18 端子）。

電氣隔離：端子-地絕緣電阻 500 V DC / 20 MΩ；介電強度 2000 V AC / 1 分鐘。

觸點分斷能力（電阻負載, L/R < 40ms）：

壓力/氣體觸點：250 V AC (5 A)，24 V DC (4 A)，110 V DC (0.5 A)。

溫度觸點：250 V AC (8 A)，24 V DC (4 A)，110 V DC (0.5 A)。

塑料殼體：Trogamid® T5004（抗紫外線處理）。

密封件：Viton®。

符合標準： IEC EN 50216-1/-3, IEC EN 60529, NF EN 60439-1, NF EN 60950, NF C17-300, NF C52-107。

產品尺寸

高度：約 297 mm（含法蘭軸）。

寬度：約 148 mm。

金屬外殼（含連接器）：

高度：約 207 mm。

寬度：約 93 mm。

深度：約 58 mm（接線腔深度約 53 mm）。

直徑：85 mm。

螺栓分布圓直徑：97 mm (±2 mm)。

長度：104 mm（法蘭面起計）。

直徑：上端 ≈27 mm，下端 ≈24 mm。

應用領域

頻繁調試場景： 變壓器生產測試線、研發實驗室等需反復接通監測設備的場合，連接器可加速測試流程。

嚴苛安全環境： 存在爆炸性氣體或粉塵的場所（如化工廠、煤礦），避免開蓋操作產生的火花風險。

空間受限變電站： 緊湊型配電室中，連接器插拔比工具開蓋更易操作。

預防性維護體系： 需定期進行功能測試的電力系統，連接器簡化測試接口接入。


移動監測設備： 便攜式診斷裝置與變壓器的臨時連接，實現快速信號獲取。該選件在保障原有監測精度的同時，通過外部連接器優化了操作流程，適用于重視維護效率及操作安全的工業場景。

?
