產品介紹

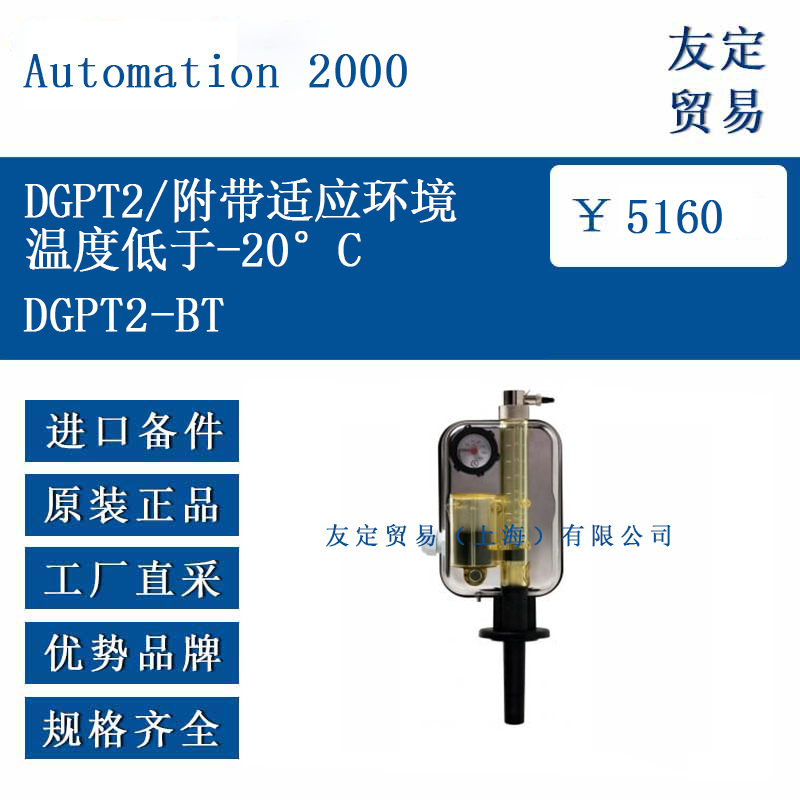

Automation 2000 DGPT2 是一種用于油浸式電力變壓器的綜合監測與保護裝置，提供氣體積累監測、過壓保護、溫度監測及液位指示功能。該裝置的標準設計已考慮了較寬的環境溫度適應性。根據技術文檔，其標準型號在環境溫度范圍為 -40°C 至 +65°C 的條件下可正常工作。因此，標準 DGPT2 裝置本身已具備適應包括低于 -20°C 的低溫環境的能力，無需額外指定特殊型號或選件（如 “DGPT2-BT” 在文檔中未作為獨立選項列出）。其設計旨在確保在寒冷氣候條件下的可靠運行。
功能特點
寬環境溫度范圍： 裝置設計可在 -40°C 的環境溫度下正常工作，滿足寒冷地區的使用需求。
環境溫度補償： 關鍵監測元件（如恒溫器）具備環境溫度補償功能，有助于減少環境溫度變化對測量精度的影響。
耐低溫材料： 裝置主體采用的透明聚酰胺材料 (Trogamid® T5004) 及其密封件 (Viton®) 在規定的低溫范圍內保持其物理和密封性能。
防護等級： 維持 IP56 (防塵、防強噴水) 和 IK07 (防機械撞擊) 的防護等級，確保在惡劣天氣條件下的防護能力。
監測功能： 氣體體積監測（簧片觸點）、壓力監測（壓力開關）、溫度監測（恒溫器、溫度計）及液位指示功能在低溫環境下持續有效。
選型指南
確認標準型號適用性： 對于環境溫度低至 -40°C 的應用場景，選擇標準 DGPT2 型號即可滿足要求。
關注介質溫度： 同時需確認變壓器介電質（油）的工作溫度是否在 DGPT2 允許的 ≤140°C (或可選 HT 選件支持的 ≤170°C) 范圍內。
考慮其他環境因素： 若應用環境存在強腐蝕性（如沿海或工業區），可考慮選配 “X” 選項（AISI 316L 不銹鋼外殼和排水龍頭）。若需連接儲油柜，可選配 “IB” 選項（帶連接插件）。
壓力觸點配置： 根據保護邏輯需求，可選擇標準壓力開關（1個觸點），或選配 “2P” (2個同步壓力觸點) 或 “2PD” (2個帶偏移閾值的壓力觸點)。
無需低溫專用選件： 基于現有文檔，無需額外選擇專門針對低于 -20°C 的特定選件。
技術參數
環境溫度范圍：-40°C 至 +65°C (標準型號)。
介質溫度范圍：≤ 140°C (可選 HT 選件支持 ≤ 170°C)。
防護等級： IP56, IK07。
簧片觸點 (氣體)： 轉換觸點，測量精度 ±5 cm³ (標準配置1個，可選2G或2GD)。
壓力開關： 轉換觸點，設定范圍 0-500 mbar (可擴展至 0-700 mbar)，設定精度 ±10 mbar，測量精度 ±5 mbar，響應時間 ≤5毫秒 (標準配置1個觸點，可選2P或2PD)。
恒溫器 (溫度)： 2個獨立可調，環境溫度補償，轉換觸點，設定范圍 40-140°C，設定精度 ±2.5°C，測量精度 (60°C時 ±3°C, 90°C時 ±1.5°C)。
溫度計： 指示范圍 40-150°C，讀數精度 ±1°C，測量精度 (60°C時 ±4°C, 90°C時 ±1.5°C)，帶最高溫度指針。
分斷能力 (電阻性負載, L/R < 40ms):
壓力開關/氣體觸點 (250 V AC, cos φ=0.5)： 5 A
壓力開關/氣體觸點 (24 V DC)： 4 A
壓力開關/氣體觸點 (48 V DC)： 3 A
壓力開關/氣體觸點 (110 V DC)： 0.5 A
壓力開關/氣體觸點 (220 V DC)： 0.25 A
溫度觸點 (250 V AC, cos φ=0.5)： 8 A
溫度觸點 (24/48 V DC)： 4 A
溫度觸點 (110/220 V DC)： 0.5 A
絕緣電阻 (端子-地)： 500 V DC, 20 MΩ。
介電強度 (端子-地)： 2000 V AC, 50/60 Hz, 1 分鐘。
塑料主體： Trogamid® T5004 (防紫外線處理)。
密封件： Viton®。
標準金屬部件： AISI 304 不銹鋼 (外殼、蓋子、固定鉤等)。
法蘭直徑： 85 mm。
固定螺栓分布圓直徑： 97 mm (±2 mm)。
螺栓： HM8, 3 個 (120°) 或 4 個 (90°)，緊固力矩 ≤ 30 Nm。
符合標準： IEC EN 50216-1, IEC EN 50216-3, IEC EN 60529, NF EN 60439-1, NF EN 60950, NF C17-300, NF C52-107。
產品尺寸
高度：約 297 mm (含法蘭軸)。
寬度：約 148 mm。
金屬外殼 (若安裝)：
高度：約 207 mm。
寬度：約 93 mm。
深度：約 58 mm (接線空間約 53 mm)。
安裝法蘭：
直徑：85 mm。
溫度計套管：
長度：104 mm (從法蘭面起)。
直徑：上端約 27 mm，下端約 24 mm。
電纜接入： M25 電纜壓蓋，適用電纜外徑 13-18 mm。
端子排： 間距 6 mm，接線能力 4 mm² (12 或 18 個端子)。
應用領域
Automation 2000 DGPT2 標準型號因其寬環境溫度范圍 (-40°C 至 +65°C)，適用于各種寒冷氣候地區的油浸式電力變壓器監測與保護：
寒帶及高海拔地區電站： 在冬季氣溫長期低于 -20°C 甚至達到 -40°C 的發電廠、變電站中，對變壓器進行持續的氣體、壓力、溫度監測。
戶外變電站： 直接暴露在自然環境中的變壓器，需裝置能承受低溫、風雪等條件。
工礦企業配電站： 位于寒冷地區的工廠、礦山等場所的變壓器保護。
關鍵設施保障： 需要變壓器在極端低溫下仍能可靠運行并得到有效保護的場所。

其應用的核心價值在于在低溫環境下維持對變壓器內部故障（如電弧故障導致的氣體積累、壓力驟升、過熱）的可靠監測，并通過觸點輸出信號驅動報警或保護動作（如跳閘、啟動備用冷卻），有助于保障變壓器在寒冷條件下的安全穩定運行，減少非計劃停運風險。裝置符合相關電力設備標準對保護繼電器在環境適應性方面的要求。

?
