產品介紹

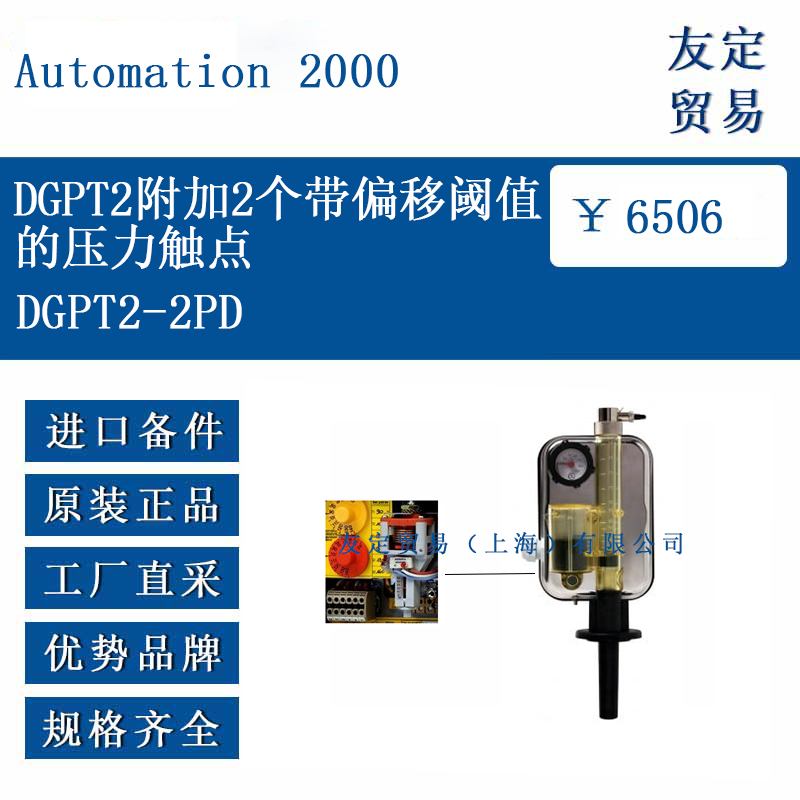

Automation 2000 DGPT2 是一種應用于油浸式電力變壓器的綜合監測與保護裝置，提供氣體積累、壓力、溫度和液位指示等核心功能。DGPT2-2PD 型號是在標準 DGPT2 基礎上，選配了具有兩個獨立動作微觸點的壓力開關模塊，且這兩個觸點的觸發壓力閾值存在預設的偏移量。該選件設計用于需要壓力保護功能分級響應的場合，即在不同壓力水平下依次觸發兩個獨立的控制或信號回路。
功能特點
DGPT2-2PD 的核心功能是其集成的雙微觸點壓力開關，配備可調偏移閾值。兩個觸點并非同時動作，而是在不同的預設壓力值下依次改變狀態（常開觸點閉合，常閉觸點斷開）。其中，壓力開關設定系統上指示的值為較低觸發閾值 (P1)。當罐內壓力達到 P1 時，第一個觸點動作；當壓力繼續上升達到 P1 + 預設偏移量 (P2) 時，第二個觸點動作。此偏移量在訂單時由客戶定義，出廠前由制造商調整鎖定，用戶后期無法自行修改，且偏移量最大不超過 60 mbar。壓力開關采用金屬波紋管傳感元件和可調反力彈簧機構。裝置主體由特定防紫外線處理的透明聚酰胺 (Trogamid® T5004) 制成，便于觀察內部介電液位和浮子狀態。防護等級為 IP56 和 IK07。
選型指南
壓力觸發范圍： 標準設定范圍為 0-500 mbar，根據需求可選 0-700 mbar。
第一觸發閾值 (P1)： 即壓力開關設定旋鈕指示的較低壓力值。
偏移量： 即第二個觸點動作壓力與 P1 的差值。該值必須在訂單時明確指定，且不能超過 60 mbar。選定后不可更改。
若需要兩個觸點在同一壓力閾值下動作，則應選擇 2P (同步觸點) 選件型號。選型時還需評估環境溫度 (-40°C 至 +65°C)、介電溫度 (≤140°C, 可選 HT 選件支持 ≤170°C) 是否滿足現場條件，并考慮是否需要其他附加選項 (如工業連接器 CE、Pt100 傳感器 PT、特定材質 X 等)。
技術參數
觸點數量：2 個微觸點 (帶偏移閾值動作)。
觸點類型：轉換觸點 (每觸點含 1 常開, 1 常閉, 1 公共)。
設定范圍：0 至 500 mbar (可擴展至 0 至 700 mbar)。
第一觸發閾值 (P1)：設定系統指示值。
第二觸發閾值 (P2)：P1 + 預設偏移量。
偏移量范圍：0 至 60 mbar (訂單時定義，不可調)。
設定點精度：±10 mbar。
測量精度：±5 mbar。
響應時間：≤ 5 毫秒。
設定點鎖定：可用鉛封。
通用技術數據 (DGPT2 主體):
外殼防護等級：IP56, IK07。
環境溫度范圍：-40°C 至 +65°C。
介質溫度范圍：≤ 140°C (可選 HT 選件支持 ≤ 170°C)。
壓力開關分斷能力 (電阻性負載, L/R < 40ms):
250 V AC (cos φ = 0.5)： 5 A
24 V DC： 4 A
48 V DC： 3 A
110 V DC： 0.5 A
220 V DC： 0.25 A
主體材料：Trogamid® T5004 透明聚酰胺 (特定耐候及防紫外線處理)。
法蘭密封：Viton®。
安裝法蘭圓直徑：97 mm (±2 mm)。
安裝螺栓：3 個 (120°分布) 或 4 個 (90°分布)，使用 HM8 螺栓 (緊固力矩 ≤ 30 Nm)。
符合標準： IEC EN 50216-1, IEC EN 50216-3, IEC EN 60529, NF EN 60439-1, NF EN 60950, NF C17-300, NF C52-107。
產品尺寸
安裝法蘭直徑：85 mm。
固定螺栓分布圓直徑：97 mm。
溫度計套管長度：104 mm (從法蘭面起)。
溫度計套管直徑：上端約 27 mm，下端約 24 mm。
裝置主體高度：約 297 mm (包含法蘭軸)。
裝置主體寬度：約 148 mm。
金屬外殼尺寸 (若適用)：高度約 207 mm，寬度約 93 mm，深度約 58 mm (接線空間約 53 mm)。電纜壓蓋支持 M25 帶錨密封，適用電纜外徑 13-18 mm。端子排接線能力為 4 mm² (12 或 18 端子)。
應用領域
分級報警與跳閘： 第一壓力閾值 (P1) 觸發觸點可用于啟動預警信號（如聲光報警、SCADA 系統狀態指示），提醒操作人員注意壓力異常。第二壓力閾值 (P2) 觸發觸點可用于啟動更高級別的保護動作，如觸發跳閘回路斷開變壓器電源，或啟動緊急泄壓裝置。
冗余保護邏輯： 提供兩個獨立但相關聯的壓力信號輸出，可用于驅動不同的保護或控制系統，增加保護策略的靈活性。
符合特定安全規程： 滿足某些電力系統或設備規范中對關鍵保護功能設置多級或后備觸點的要求。

該裝置適用于發電廠、變電站、工礦企業配電站等使用油浸式變壓器的場所，作為變壓器本體壓力保護的關鍵組件之一。其設計和性能符合相關電力設備標準對壓力釋放或保護裝置的要求。

?
