產品介紹

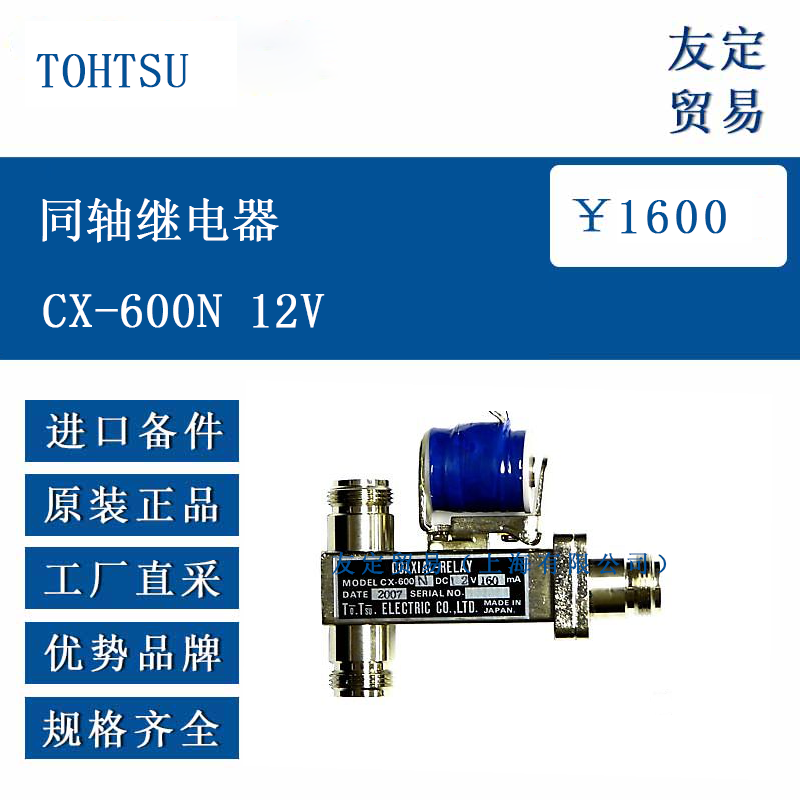

TOHTSU CX-600N 12V 同軸繼電器是一款基于電磁原理的控制元件，采用同軸結構設計，適用于 12V 直流電路中信號或小功率電流的通斷控制。其核心結構包括電磁線圈、銜鐵、觸點系統及絕緣外殼，當線圈接入 12V 直流電壓時，產生電磁力驅動銜鐵動作，帶動觸點切換，實現電路的接通或斷開；斷電后，依靠彈簧復位力使觸點恢復初始狀態。
該繼電器的同軸結構設計有助于減少信號傳輸過程中的電磁干擾，尤其適用于高頻或射頻信號電路。外殼采用阻燃絕緣材料，具備一定的防護性能，可適應常規電子設備的工作環境，是電子電路中實現弱電控制強電或信號路徑切換的基礎部件。
功能特點
CX-600N 12V 同軸繼電器的核心功能是通過電磁信號實現電路的精準切換，其觸點系統可根據設計需求配置為常開、常閉或轉換型（SPDT），滿足不同的控制邏輯。12V 直流供電設計適配小型電子設備、自動化模塊中常見的低壓電源系統，便于集成到各類電路中。
同軸結構的屏蔽特性能夠降低外界電磁環境對信號的干擾，同時減少繼電器自身對周邊電路的電磁輻射，提升信號傳輸的穩定性，適合射頻通信、測試測量等對信號質量要求較高的場景。觸點采用銀合金材質，具備一定的耐磨性和導電性，可承受一定次數的通斷循環，延長使用壽命。此外，繼電器的動作響應時間較短，通常在毫秒級，能滿足多數實時控制場景的需求。
選型指南
選型時需結合應用場景的電路參數與環境條件：首先，確認控制電路的供電電壓為 12V 直流，與繼電器額定電壓匹配，避免電壓波動超出 ±10% 范圍，以防線圈過熱或動作異常。其次，根據被控電路的負載特性選擇觸點規格，需關注觸點的額定電流、電壓及適用信號類型（如直流、交流或射頻信號），確保負載參數不超過繼電器的觸點容量。
安裝空間方面，需參考繼電器的外形尺寸，確保其能適配電路板布局或設備內部空間，尤其對于緊湊設計的電子設備，需確認安裝方式（插件或表面貼裝）是否兼容。此外，考慮工作環境的溫度范圍（通常為 - 25℃至 70℃）、濕度（≤85% RH 無凝結）及振動情況，若用于惡劣環境，需確認產品的耐受能力是否滿足需求。
技術參數
額定工作電壓：12V DC；
線圈電阻：約 200Ω（常溫下，具體以產品手冊為準）；
線圈功耗：約 0.72W；
觸點形式：轉換型（SPDT）；
觸點額定電流：1A（直流阻性負載）；
觸點額定電壓：30V DC/250V AC；
動作時間：≤15ms；
釋放時間：≤10ms；
絕緣電阻：≥100MΩ（500V DC，線圈與觸點間）；
耐電壓：線圈與觸點間≥1.5kV AC（1 分鐘）；
機械壽命：≥100 萬次；
電氣壽命：≥10 萬次（額定負載下）。
產品尺寸
該繼電器的外形尺寸緊湊，通常長度約 25mm，寬度約 12mm，高度約 18mm（不含引腳），引腳間距為標準規格（如 2.54mm），適配常規電路板的插件安裝。同軸接口的直徑約 6mm，適配相應規格的同軸電纜連接，具體尺寸需以產品手冊中的工程圖紙為準。
應用領域

CX-600N 12V 同軸繼電器適用于多種電子與控制場景：在通信設備中，用于射頻模塊的信號切換，如對講機、衛星接收器中的信道選擇；在工業自動化中，作為弱電控制元件，用于小型電磁閥、指示燈等設備的開關控制；在測試測量儀器中，用于信號路徑的切換，實現多通道測試功能；在安防設備中，用于報警電路的觸發控制或信號傳輸切換。
